Lexus GX460 (J150) – bezpieczniki schemat

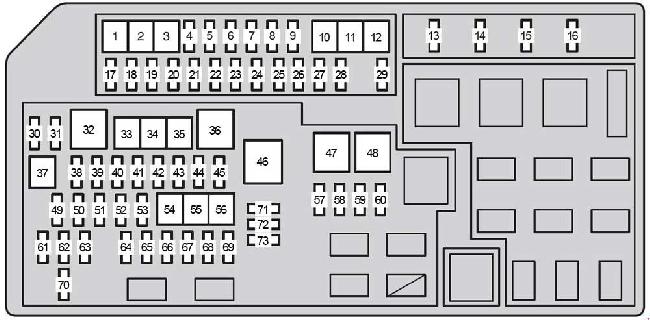

Skrzynka bezpiecznikowa komory silnika

Numer Bezpiecznik A Funkcja
1 A/C RR 40 Tylny system klimatyzacji
2  —
3 AIR SUS 50 System zawieszenia pneumatycznego, AIR SUS NO.2
4 INV 15 Falownik
5  —
6 DEF 30 Odmgławiacz okna tylnego
7  —
8 DEICER 20 Wycieraczka szyby przedniej
9  —
10  —
11 SUB BATT 30 Holowanie
12  —
13 IG2 20 Wtryskiwacz, zapłon, licznik
14 HORN 10 Klakson
15 EFI 25 EFI ECU, przekaźnik nagrzewnicy A/F, przekaźnik pompy paliwa, przekaźnik EFI NO.2
16 A/F 20 A/F SSR
17  —
18 FUEL OPN 10 Otwieracz pokrywy paliwa
19 S/HTR RR 20 Ogrzewanie tylnego siedzenia
20 FOLD SEAT LH 30 Siedzisko składane (lewe)
21 FOLD SEAT RH 30 Siedzenie składane (prawe)
22 TOWING TAIL 30 Holowanie
23  —
24 A/C COMP 10 System klimatyzacji
25 STRG HTR 10 Ogrzewacz układu kierowniczego
26 CDS FAN 20 Wentylator skraplacza
27 STOP 10 Światła stopu, światło stopu do montażu górnego, wyłącznik światła stopu, przekaźnik światła stopu, VSC ECU, holowanie, inteligentny system dostępu z przyciskiem start
28  —
29 AIR SUS NO.2 7.5 AIR SUS ECU
30 H-LP RH-HI 15 Światło drogowe (prawe)
31 H-LP LH-HI 15 Światło drogowe (lewe)
32 HTR 50 System klimatyzacji
33 WIP WSH RR 30 Wycieraczki i spryskiwacz do okien tylnych
34 H-LP CLN 30 Czyszczenie reflektorów
35  —
36 400W INV 80 AC INVERTER
37 ST 30 STARTER MTR
38 H-LP HI 25 Przekaźnik DIM, reflektory, system świateł do jazdy dziennej
39 ALT-S 7.5 ALT
40 TURN & HAZ 15 Światło sygnalizacyjne przedniego skręcania, światło sygnalizacyjne tylnego skręcania, światło sygnalizacyjne bocznego skręcania, światło sygnalizacyjne licznika obrotów
41 D/L NO.1 25 Silnik zamka drzwiowego, otwieracz włazu szklanego
42 ETCS 10 EFI ECU
43 FUEL PMP 15 FPC
44  —
45 TOWING 30 Holowanie
46 ALT 140 System klimatyzacji, AIR SUS, reflektor czyszczący, holowanie, fotel składany, STOP, tylna szyba defogger, MIR HTR, CDS FAN, RR FOG, DEICER, ALT CON, MG-CLT, RR SEAT HTR, STRG HTR, J/B, RR WIP, RR WSH
47 P/l-B 80 Wtryskiwacz, zapłon, licznik, EFI, nagrzewnica A/F, tuba
48  —
49 RAD NO.1 15 System audio, system nawigacji, system rozrywki dla tylnych siedzeń
50 AM2 7.5 System rozruszników
51 RAD NO.2 10 System nawigacji
52 MAYDAY 7.5 MAYDAY
53 AMP 30 System audio
54 ABS NO.1 50 ABS, VSC
55 ABS NO.2 30 ABS, VSC
56 AIR PMP 50 Pompa powietrza
57 SECURITY 10 Klaksin bezpieczeństwa, syrena samozamykająca, podwójna blokada ECU
58 SMART 7.5 Inteligentny system dostępu z przyciskiem start
59 STRG LOCK 20 Układ blokady układu kierowniczego
60 TOWING BRK 30 Holowanie
61 WIP RR 15 Wycieraczka tylnego okna
62 DOME 10 Oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie postojowe, oświetlenie drzwiowe, oświetlenie chodnikowe, oświetlenie stóp, oświetlenie stóp zewnętrznych, moduł napowietrzny
63 ECU-B 10 Nadwozie ECU, licznik, Fieater, czujnik układu kierowniczego, pilot bezprzewodowy, pamięć pozycji siedziska, sterowanie uchylne i teleskopowe, wyświetlacz wielomonitorowy, inteligentny system dostępu z przyciskiem start, składany fotel, chłodziarka, DSS#2 ECU, przełącznik układu kierowniczego, przełącznik modułu D, moduł górny
64 WSH FR NO.2 7.5 DSS#1 ECU
65 H-LP RH-LO 15 Światła mijania (prawe), system poziomowania reflektorów
66 H-LP LH-LO 15 Światła mijania (lewe), system poziomowania świateł przednich
67 INJ 10 Cewka, wtryskiwacz, zapłon, filtr przeciwzakłóceniowy
68 EFI NO.2 10 02 SSR, AFM, ACIS VSV, Al COMB, KEY OFF PUMP, EYP VSV, EGR VALVE, CANISTER VSV, Al VSV RLY, Al PUMP HTR RLY
69 WIPFR NO.2 7.5 DSS#1 ECU
70 WSH RR 15 Spryskiwacz do okien tylnych
71 SPARE Bezpiecznik zapasowy
72 SPARE Bezpiecznik zapasowy
73 SPARE Bezpiecznik zapasowy

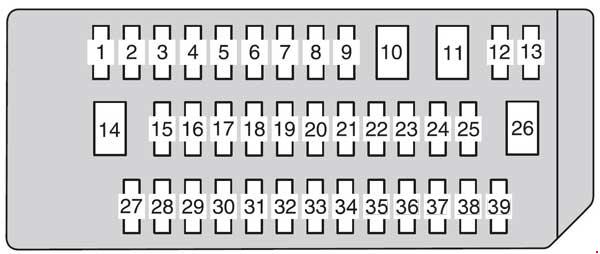

Skrzynka bezpiecznikowa przedziału pasażerskiego

Numer Bezpiecznik A Funkcja
1 P/OUTLET 15 Gniazdo zasilania
2 ACC 7.5 Silnik zewnętrznego lusterka wstecznego, BODY ECU, system klimatyzacji, system audio, system nawigacji, system wspomagania parkowania, przekaźnik awaryjny, DSS#2 ECU, wskaźnik AT, EFI ECU, zamek zmiany ECU, DCM, MAYDAY ECU
3 BKUP LP 10 Światła awaryjne, system audio, wyświetlacz wielofunkcyjny, DSS#2 ECU, czujnik wspomagania parkowania
4 TOWING BKLP 10 Holowanie
5 AVS 20 Układ zawieszenia pneumatycznego
6 KDSS 10 KDSS ECU
7 4WD 20 System 4WD, tylna blokada mechanizmu różnicowego
8 P/SEAT FL 30 Przednie siedzenie elektryczne (lewe)
9 D/L NO.2 25 System podwójnego zamka, otwieracz włazu szklanego, BODY ECU
10  —
11 PSB 30 PSB ECU
12 TI&TE 15 Sterowanie przechylne i teleskopowe
13 FOG FR 15 Przednie światła przeciwmgielne
14
15 OBD 7.5 DLC3
16 A/C 7.5 System klimatyzacji
17 AM1 7.5 System uruchamiania
18 DOOR RL 25 Tylne okno zasilania (po lewej)
19  —
20 ECU-IG NO.1 10 Blokada zmiany ECU, VSC ECU, ABS ECU, czujnik sterowania, czujnik odchylenia toru jazdy, sekwencyjny przełącznik, automatyczny wycieraczka ECU, przekaźnik cofania, przechył i teleskopowy układ kierowniczy, PSB ECU, DSS#1 ECU, czujnik radaru przedniego, AFS ECU, TIRE PRESS ECU, DRIVER MON ECU
21 IG1 7.5 Przednie światło kierunkowskazu, tylne światło kierunkowskazu, boczne światło kierunkowskazu, miernik kierunkowskazu, oświetlenie przyczepy, ALT, VSC, przełącznik C/C, przekaźnik SROP LP, przekaźnik MGC, przekaźnik wentylatora skraplacza.
22 ECU-IG NO.2 10 Odmgławiacz tylnej szyby, pamięć lusterka wstecznego, przełącznik ogrzewania/wietrznika fotela, przekaźnik inwerterowy, system klimatyzacji, lusterko ECU, ECU nadwozia, czujnik spalin, czujnik wspomagania parkowania, system nawigacji, DSS#2 ECU, przełącznik licznika, miernik wyposażenia dodatkowego, ECU fotela składanego, O/H IG, reflektor przedni, klimatyzacja tylnego układu klimatyzacyjnego, dezicer, wyświetlacz o przekątnej ekranu 4,2 cala, moduł D, czujnik deszczu, czujnik deszczu, zawieszenie powietrzne, RR VLV ECU, układ sterowania, LKA, P/SEAT IND
23  —
24 S/HTRFR 20 Podgrzewacz siedzisk i wentylator
25 P/SEAT FR 30 Przednie siedzenie elektryczne (prawe)
26 DOOR P 30 Szyba przednia (po stronie pasażera), pamięć lusterka wstecznego zewnętrznego
27 DOOR 10 Okno elektryczne
28 DOOR D 25 Szyba przednia (po stronie kierowcy)
29 DOOR RR 25 Tylne okno zasilania (po prawej)
30  —
31 S/ROOF 25 Szyberdach
32 WIP 30 Wycieraczki i spryskiwacze szyby przedniej
33 WASHER 20 Wycieraczki i spryskiwacze szyby przedniej, wycieraczki tylnych szyb i spryskiwacze
34  —
35 COOLING 10 Skrzynka chłodząca
36 IGN 10 EFI ECU, C/OPN RLY, VSC ECU, air bag ECU, smart entry & start system, steering lock ECU, CAN gateway ECU
37 GAUGE 7.5 Miernik
38 PANEL 7.5 Wyłącznik świateł awaryjnych, przełącznik świateł awaryjnych, przełącznik ogrzewania fotela, przełącznik 4WD, przełącznik centralnego blokady mechanizmu różnicowego, przełącznik tylnej blokady mechanizmu różnicowego, przełącznik tylnego blokady mechanizmu różnicowego, zawieszenie pneumatyczne, wyłącznik VSC, przełącznik oświetlenia wewnętrznego, oświetlenie schowka na rękawiczki, wskaźnik zmiany pozycji, system audio, system nawigacyjny, przełącznik układu kierowniczego, przełącznik systemu asystenta postojowego, przełącznik wypoziomowania reflektorów, przełącznik czyszczenia reflektorów, przełącznik czyszczenia reflektorów, przełącznik fotelika, przełącznik fotelika odchylanych, przełącznik lusterka wstecznego, przełącznik ODO/TRIP, przełącznik P/SEAT IND, SHIFT, SHOL BOX, COOL BOX, wyświetlacz wielozadaniowy, układ klimatyzacyjny, puszka z uchwytem na kubek, oświetlenie dodatkowe
39 TAIL 10 Przednie światła pozycyjne, światła tylne, światła oświetlające tablice rejestracyjne, EFI ECU, tylne światła przeciwmgielne, światła do holowania, przednie światła przeciwmgielne
