Lexus LS 430 UCF30 z lat modelowych 2001-2006 ma rozbudowany system zabezpieczeń elektrycznych: dwie skrzynki w przedniej części kabiny, osobną skrzynkę w bagażniku, główny blok bezpieczników i przekaźników pod maską, blok wkładek wysokoprądowych oraz dodatkowe skrzynki przekaźników. W 2004 roku przeprowadzono modernizację modelu, dlatego część wartości i przypisań różni się między wersjami 2001-2003 i 2004-2006.
W tabelach zachowano warianty LHD i RHD tam, gdzie dokumentacja je rozróżnia. Dla samochodów używanych w Polsce najczęściej właściwa jest wersja LHD.

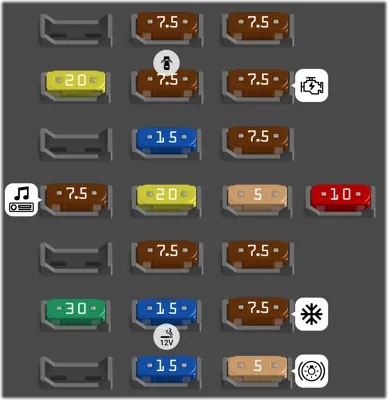

Skrzynka bezpieczników po stronie kierowcy
Panel znajduje się nisko przy lewym słupku przednim. Zabezpiecza m.in. elektryczną regulację kolumny kierownicy i fotela, zawieszenie pneumatyczne, gniazdo 12 V, tylną zapalniczkę, OBD, klimatyzację, światła STOP i część systemów bezpieczeństwa.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 – telefon / system telematyczny | 7.5 | RHD: audio, nawigacja |
| 2 – TI&TE | 20 | Sterowanie przechylne i teleskopowe |
| 3 – AMP | 30 | RHD: audio |
| 4 – PANEL | 7.5 | Lexus Park Assist, ogrzewanie tylnego fotela, tylny fotel klimatyzacyjny, wyświetlacz wielofunkcyjny, audio, zapalniczka papierosów, oświetlenie tablicy przyrządów, oświetlenie skrzynki na monety, oświetlenie tylnego lusterka, oświetlenie skrzyni biegów, oświetlenie skrzynki na papierosy, elektryczne modulowane tylne siedzenie, elektronicznie sterowane zawieszenie pneumatyczne, światła sygnalizacyjne skręcania, zegar, system blokady zmiany biegów, system kontroli stabilności pojazdu, system kontroli stabilności pojazdu, system kontroli słońca, system kontroli tylnego lusterka wstecznego Power, elektryczne sterowanie lusterek, system konsoli oświetleniowej, system otwierania drzwi, system oświetlenia przednich adaptacyjnych (AFS) |
| 5 | – | – |
| 6 – D P/SEAT | 30 | elektryczna regulacja fotela |
| 7 | – | – |
| 8 – GAUGE | 7.5 | zestaw wskaźników, Lexus Park Assist, system blokady Shift |
| 9 – MPX-IG | 7.5 | Sterowanie uchylne i teleskopowe, system blokady drzwi Power, system fotelika Power, immobilizer |
| 10 – D S/HTR | 15 | Ogrzewanie foteli, klimatyzacja foteli |
| 11 – AIRSUS | 20 | elektronicznie sterowane zawieszenie pneumatyczne |
| 12 – D-ACC | 7.5 | System blokady zmiany biegów, system antykradzieżowy |
| 13 – PWR OUTLET | 15 | Gniazdo zasilania |
| 14 – D-CIG | 15 | Tylna zapalniczka |
| 15 – OBD | 7.5 | Pokładowy system diagnostyczny |
| 16 – AM1 | 7.5 | System uruchamiania |
| 17 – ABS-IG | 7.5 | System kontroli stabilności pojazdu |
| 18 – D B/ANC | 5 | Pasy bezpieczeństwa |
| 19 – SECURITY | 7.5 | system antykradzieżowy |
| 20 – A/C | 7.5 | klimatyzacja |
| 21 – STOP | 5 | światła STOP |
| 22 – D RR-IG | 10 | wentylacja / klimatyzacja fotela |
| R1 | – | Akcesoria (D-ACC) |
| R2 | – | Zapłon (D-IG1) |

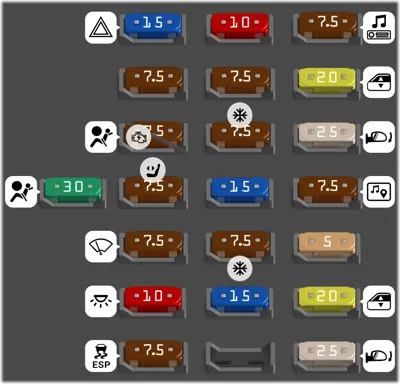

Skrzynka bezpieczników po stronie pasażera
Drugi panel kabinowy znajduje się przy prawym słupku przednim. W tym miejscu są m.in. zabezpieczenia przedniej zapalniczki, audio, szyberdachu, zamków, szyb, przedniego fotela pasażera, SRS, blokady kierownicy i oświetlenia wnętrza.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 – IG2 | 7.5 | 2001-2003: System poduszek powietrznych SRS, immobilizer, blokada kierownicy |
| 1 – IG2 | 30 | 2004-2006: System poduszek powietrznych SRS, immobilizer, blokada kierownicy, układ rozruchu |
| 2 – HAZ | 15 | światła awaryjne |
| 3 – STR LOCK | 7.5 | Układ blokady układu kierowniczego |
| 4 – CRT | 7.5 | 2001-2003: wyświetlacz wielofunkcyjny |
| 4 – IG2 | 7.5 | 2004-2006: System poduszek powietrznych SRS, immobilizer, blokada kierownicy, układ rozruchu |
| IG2 – AM2 | 7.5 | 2004-2006: Wszystkie elementy systemu „STA” i „IG2”, układ rozruchu |
| 5 – MPX-B1 | 7.5 | centralny zamek z napędem silnikowym, immobilizer, blokada kierownicy, fotel przedni, tylne siedzenie z napędem |
| 6 – MPX-B3 | 7.5 | Przechylne i teleskopowe układy kierownicze, przełącznik świateł przednich, przełącznik wycieraczek i spryskiwaczy szyby przedniej, przełącznik sygnału skrętu |
| 7 – DOME | 10 | oświetlenie lusterek w osłonach przeciwsłonecznych, Zewnętrzne oświetlenie stóp, Światło zapłonu, zegar, zestaw wskaźników, Światła wewnętrzne, Światła osobiste |
| 8 – MPX-B2 | 7.5 | zestaw wskaźników, system kontroli stabilności pojazdu, oświetlony system wprowadzania danych, telefon / system telematyczny |
| 9 – P RR-IG | 10 | wentylacja / klimatyzacja fotela |
| 10 – H-LP LVL | 5 | 2001-2003: System niwelacji reflektorów |
| 7.5 | – | 2004-2006: System niwelacji reflektorów, system adaptacyjnego oświetlenia głównego (AFS) |
| 11 – P-IG | 7.5 | Czujnik deszczu, klimatyzacja, szyberdach, wyświetlacz Multi-informacyjny, zegar |
| 12 – P S/HTR | 15 | Ogrzewanie foteli, klimatyzacja foteli |
| 13 – P-ACC | 7.5 | System klimatyzacyjny, audio, zegar, wyświetlacz wielofunkcyjny, Podświetlany system wejścia |
| 14 – P-CIG | 15 | Przednia zapalniczka |
| 15 | – | – |
| 16 – RADIO NO.1 | 7.5 | Audio system |
| 17 – S/ROOF | 25 | 2001-2003: Szyberdach |
| 17 – RR DOOR LH | 20 | 2004-2006: LHD: centralny zamek, elektryczna szyba, dociąganie drzwi, lampki w drzwiach |
| RR DOOR LH – RR DOOR RH | 20 | 2004-2006: RHD: centralny zamek, elektryczna szyba, dociąganie drzwi, lampki w drzwiach |
| 18 – P DOOR | 25 | centralny zamek, elektryczne sterowanie lusterek, elektryczne sterowanie lusterek, dociąganie drzwi, lampki w drzwiach, elektryczne okna |
| 19 – telefon / system telematyczny | 7.5 | LHD: audio, nawigacja |
| 20 – P B/ANC | 5 | Pasy bezpieczeństwa, oświetlenie klamer pasów bezpieczeństwa |
| 21 – AMP | 30 | 2001-2003: LHD: audio |
| 21 – P P/SEAT | 30 | 2001-2003: RHD: elektryczna regulacja fotela |
| P P/SEAT – RR DOOR RH | 20 | 2004-2006: LHD: centralny zamek, elektryczna szyba, dociąganie drzwi, lampki w drzwiach |
| RR DOOR RH – RR DOOR LH | 20 | 2004-2006: RHD: centralny zamek, elektryczna szyba, dociąganie drzwi, lampki w drzwiach |
| 22 – D DOOR | 25 | centralny zamek, dociąganie drzwi, elektryczne sterowanie lusterek, elektryczne sterowanie lusterek, podgrzewanie lusterek zewnętrznych, światła kurtynowe drzwi, elektryczne szyby |
| R1 | – | Akcesoria (P-ACC) |
| R2 | – | Zapłon (P-IG1) |

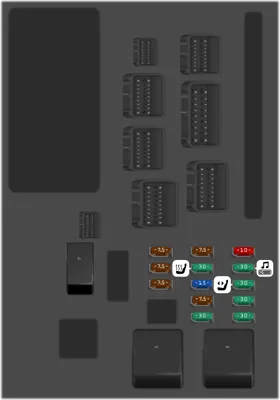

Skrzynka bezpieczników w bagażniku
Tylny panel zasila wyposażenie tylnej części samochodu: klimatyzację i wentylację tylnych foteli, roletę, szyberdach, wzmacniacz audio, elektryczne tylne fotele, oświetlenie tablicy oraz układ otwierania wlewu paliwa i bagażnika.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 – RR IG | 7.5 | Lexus Park Assist, elektronicznie sterowane zawieszenie pneumatyczne, system antykradzieżowy, telefon / system telematyczny |
| 2 – RR ACC | 7.5 | audio, telefon / system telematyczny |
| 3 – RR ECU-B | 7.5 | Tylny klimatyzacja, system antykradzieżowy, oświetlenie bagażnika, wentylacja / klimatyzacja tylnego fotela |
| 4 | – | – |
| 5 – RR A/C | 7.5 | Tylny klimatyzacja, oczyszczacz powietrza |
| 6 – RR S/HTR | 20 | 2001-2003: Podgrzewacz siedzisk |
| 30 | – | 2004-2006: Ogrzewanie foteli, klimatyzacja foteli |
| 7 – RR S/SHADE | 15 | tylna roleta przeciwsłoneczna |
| 8 – LCE LP | 7.5 | Oświetlenie tablicy rejestracyjnej |
| 9 – RR DOOR RH | 20 | 2001-2003: System zamka elektrycznego, elektryczne szyby, dociąganie drzwi, lampki w drzwiach |
| 9 – S/ROOF | 30 | 2004-2006: Szyberdach |
| 10 – FUEL OPN | 10 | otwieranie klapki wlewu paliwa, dociąganie pokrywy bagażnika |
| 11 – RR DOOR LH | 20 | 2001-2003: System zamka elektrycznego, elektryczne szyby, dociąganie drzwi, lampki w drzwiach |
| 11 – AMP | 30 | 2004-2006: LHD: audio |
| AMP – P P/SEAT | 30 | 2004-2006: RHD: elektryczna regulacja fotela |
| 12 – P P/SEAT | 30 | LHD: elektryczna regulacja fotela |
| 13 – RR SEAT LH | 30 | elektryczna regulacja fotela |
| 14 – RR SEAT RH | 30 | elektryczna regulacja fotela |
| R1 | – | Akcesoria (L-ACC) |
| R2 | – | Zapłon (L-IG1) |
| R2 | – | tylna roleta przeciwsłoneczna (RR S/SHADE) |

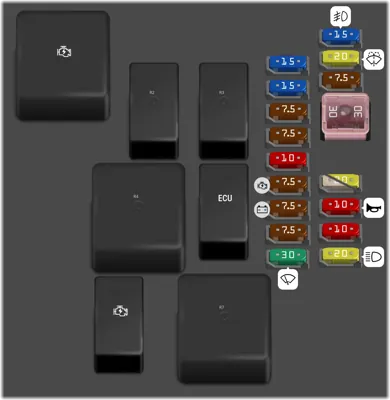

Główna skrzynka bezpieczników w komorze silnika
Ten blok obsługuje reflektory, układ wtrysku, rozruch, wycieraczki, spryskiwacze, światła przeciwmgielne, klakson oraz główne przekaźniki sterowania silnikiem i pompą paliwa.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 – H-LP R LWR | 15 | prawy reflektor (światła mijania) |
| 2 – H-LP L LWR | 15 | lewy reflektor (światła mijania) |
| 3 – EFI NO.2 | 7.5 | układ wtrysku paliwa |
| 4 – STA | 7.5 | układ wtrysku paliwa |
| 5 – INJ | 10 | układ wtrysku paliwa |
| 6 – IGN | 7.5 | układ wtrysku paliwa |
| 7 – FR IG | 7.5 | Elektryczny wentylator chłodzący, spryskiwacze reflektorów, System ładowania, System startowy, Defogger tylnych szyb |
| 8 – A/C IG | 7.5 | klimatyzacja |
| 9 – WIP | 30 | Wycieraczka szyby przedniej |
| 10 – FR FOG | 15 | Światła przeciwmgielne |
| 11 – WASHER | 20 | Spryskiwacz szyby przedniej |
| 12 – TAIL | 7.5 | Światła tylne, światła postojowe, światła postojowe, światła obrysowe boczne |
| 13 – H-LP. CLN | 30 | spryskiwacze reflektorów |
| 14 – EFI NO.1 | 30 | 2001-2003: układ wtrysku paliwa |
| 25 | – | 2004-2006: układ wtrysku paliwa |
| 20 | – | 2004-2006: układ wtrysku paliwa |
| 15 – HORN | 10 | Klakson |
| 16 – ETCS | 10 | układ wtrysku paliwa |
| 17 – H-LP HI | 20 | Reflektory (światła drogowe) |
| R1 | – | Zapłon (IG1) |
| R2 | – | Otwarcie obwodu (pompa paliwa (C/OPN)) |
| R3 | – | Pompa paliwa (F/PMP) |
| R4 | – | Zapłon (IG2) |
| R5 | – | Sprzęgło sprężarki klimatyzacji (A/C COMP) |
| R6 | – | sterownik silnika (EFI MAIN) |
| R7 | – | Reflektory (HEAD LP) |

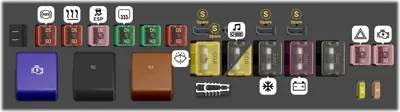

Główne wkładki bezpiecznikowe w komorze silnika
To najważniejszy blok zasilania LS 430. Znajdują się tu m.in. zabezpieczenia alternatora 140 A, skrzynek kabinowych, ABS/VSC, zawieszenia pneumatycznego, ogrzewania tylnej szyby, dmuchawy oraz wentylatorów chłodnicy. Przy jednoczesnym braku kilku niezależnych systemów warto sprawdzić właśnie te wkładki.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| ABS 2 | 40 | 2001-2003: układ VSC / ABS |
| ABS 2 | 50 | 2004-2006: układ VSC / ABS |
| HEATER | 50 | Dmuchawa i układ klimatyzacji |
| ABS 1 | 40 | 2001-2003: układ VSC / ABS |
| ABS 1 | 30 | 2004-2006: układ VSC / ABS |
| DEFOG | 40 | Ogrzewanie tylnej szyby |
| AIR SUS | 40 | Elektronicznie sterowane zawieszenie pneumatyczne |
| FAN | 50 | Wentylator chłodnicy – wersja 100 W / zależnie od rocznika |
| R/B | 60 | Zasilanie obwodów FR FOG, TAIL, WASHER, FR IG, WIP, H-LP CLN i A/C IG |
| FAN | 80 | Wentylator chłodnicy 200 W – zależnie od wersji |
| LUG J/B | 50 | 2001-2003: zasilanie skrzynki bagażnika |
| LUG J/B | 60 | 2004-2006: zasilanie skrzynki bagażnika i części obwodów tylnych |
| D-J/B | 80 | Zasilanie skrzynki kabinowej po stronie kierowcy |
| ALT | 140 | Alternator / główne zasilanie układu ładowania |
| P-J/B | 80 | Zasilanie skrzynki kabinowej po stronie pasażera |
| BATT | 30 | Zasilanie RADIO NO.1, HAZ, STR LOCK i powiązanych obwodów |
| AM2 / ST | 30 | Układ rozruchu; oznaczenie zależne od wersji rocznikowej |
| D/C CUT | 20 | Zasilanie DOME, MPX-B1 i powiązanych obwodów nadwozia |
| ALT-S | 5 | Sygnał układu ładowania |
| SPARE | – | Bezpieczniki zapasowe |
| R1 | – | Przekaźnik rozrusznika |
| R2 | – | Przekaźnik zawieszenia pneumatycznego AIR SUS |
| R3 | – | Przekaźnik wentylatora chłodnicy |

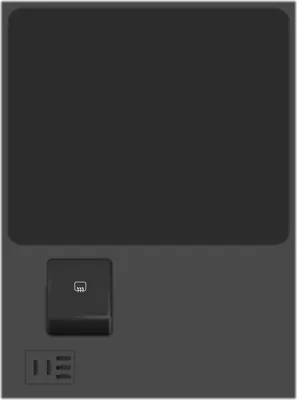

Skrzynka przekaźników nr 1
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| R1 | – | ogrzewanie tylnej szyby (DEFOG) |
| R2 | – | – |
Skrzynka przekaźników nr 2 – 2001-2003
We wcześniejszej wersji w tym bloku znajduje się również bezpiecznik ABS 3 7,5 A. Układ różni się od wersji po modernizacji.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 – ABS 3 | 7.5 | 2001-2003: System kontroli stabilności pojazdu |
| R1 | – | – |
| R2 | – | (ABS MTR) |
| R3 | – | (ABS SOL) |

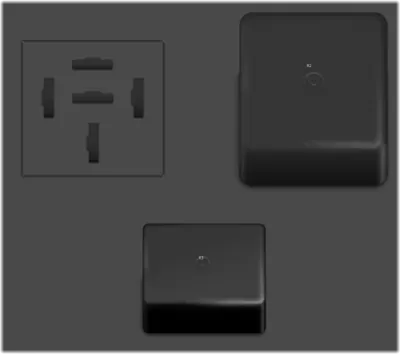

Skrzynka przekaźników nr 2 – 2004-2006
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| R1 | – | Niewykorzystane / zapasowe |
| R2 – ABS MTR | – | Przekaźnik silnika pompy ABS |
| R3 – ABS SOL | – | Przekaźnik elektrozaworów ABS |
Najczęściej sprawdzane obwody
Przednia zapalniczka: w panelu po stronie pasażera znajduje się bezpiecznik P-CIG 15 A. Tylna zapalniczka ma osobny D-CIG 15 A po stronie kierowcy, a dodatkowe gniazdo zasilania korzysta z PWR OUTLET 15 A.
OBD nie ma zasilania: w skrzynce kierowcy sprawdź OBD 7,5 A. Ten obwód jest zasilany przez główną wkładkę D-J/B 80 A, więc przy jednoczesnym zaniku wielu funkcji wnętrza trzeba uwzględnić również blok pod maską.
Silnik kręci, ale nie uruchamia się: w głównej skrzynce pod maską istotne są STA, IGN, EFI NO.1, EFI NO.2, INJ oraz przekaźniki C/OPN, F/PMP i EFI MAIN. Układ rozruchu ma dodatkowo wysokoprądowe zabezpieczenie ST / AM2 w bloku głównych wkładek.
Nie działa zawieszenie pneumatyczne: poza bezpiecznikiem AIRSUS 20 A w kabinie trzeba sprawdzić wkładkę AIR SUS 40 A oraz przekaźnik AIR SUS w głównym bloku pod maską.
LS 430 i Lexus SC 430 korzystają z silnika 3UZ-FE, ale skrzynki bezpieczników i ich numeracja są inne. Schematów tych modeli nie należy stosować zamiennie.
FAQ – Lexus LS 430 2001-2006
Gdzie jest bezpiecznik przedniej zapalniczki?
W skrzynce po stronie pasażera jest to P-CIG 15 A. Tylna zapalniczka ma osobny D-CIG 15 A po stronie kierowcy.
Gdzie jest bezpiecznik OBD?
Bezpiecznik OBD 7,5 A znajduje się w panelu po stronie kierowcy.
Dlaczego w LS 430 jest tyle skrzynek bezpieczników?
Samochód ma rozbudowane wyposażenie komfortowe i kilka lokalnych modułów zasilania. Oddzielne bloki obsługują przód kabiny, bagażnik, układ napędowy oraz obwody wysokoprądowe.
Czy tabela z SC 430 pasuje do LS 430?
Nie. Wspólny silnik 3UZ-FE nie oznacza wspólnej instalacji nadwozia. LS 430 ma inne junction blocki, skrzynkę bagażnika i inny rozdział głównego zasilania.
Czy 2001-2003 i 2004-2006 mają identyczne bezpieczniki?
Nie w pełni. Modernizacja zmieniła część wartości i przypisań, szczególnie w panelu pasażera, bagażniku, obwodach ABS/VSC i głównych wkładkach. Dlatego w tabelach zaznaczono oba zakresy.
