Lincoln MKC (2015-2019) – bezpieczniki schemat

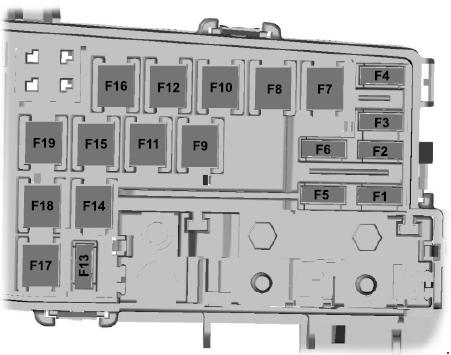

Skrzynka bezpiecznikowa przedziału bagażowego

Numer A Funkcja
F1 Nieużywane
F2 Nieużywane
F3 5 Moduł podnośnika bez użycia rąk
F4 Nieużywane
F5 Nieużywane
F6 Nieużywane
F7 30 Podgrzewane tylne siedzenia
F8 30 Blokada zębata mocy, Brama podnoszona
F9 20 Podgrzewane fotele przednie
F10 40 Trailer tow
F11 30 Fotele klimatyzacyjne
F12 20 15- 17: Pomocniczy punkt zasilania – tablica przyrządów
F13 Nieużywane
F14 30 Fotele z napędem mechanicznym
F15 20 Pomocniczy punkt zasilania – wewnątrz konsoli podłogowej
F16 20 Pomocniczy punkt zasilania – tył konsoli podłogowej
F17 Nieużywane
F18 20 Pomocniczy punkt zasilania – obszar cargo
F19 40 Gniazdo zasilania falownika

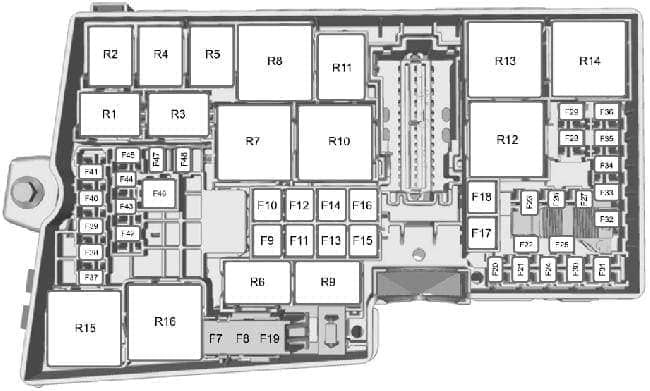

Skrzynka bezpiecznikowa komory silnika

Numer A Funkcja
F7 50 Moduł układu przeciwblokującego
F8 30 Moduł układu przeciwblokującego
F9 20 Przekaźnik pompy paliwa
F10 40 Przekaźnik silnika dmuchawy
F11 30 Przekaźnik uruchamiania
F12 40 Przekaźnik modułu sterującego układu napędowego
F13 30 Przekaźnik rozrusznika
F14 30 Gniazdo pamięci
F15 30 Wycieraczki i spryskiwacze przekaźnik
F16 25 Wentylator chłodzący
F17 40 Wentylator chłodzący 1 (600W)
50 Wentylator chłodzący 1 (750W)
F18 40 Wentylator chłodzący 2 (600W)
50 Wentylator chłodzący 2 (750W)
F19 5 Moduł przeciwblokujący układ hamulcowy uruchamianie/uruchamianie
F20 20 15-18: Przekaźnik klaksonu
7.5 19: Przekaźnik klaksonu
F21 10 Włącznik pedału hamulca
F22 25 Wycieraczki i spryskiwacze szyby przedniej
F23 5 Cewka przekaźnika uruchamiania/rozruchu
F24 20 Moduł kontroli zasięgu transmisji
F25 10 Przekaźnik sprzęgła klimatyzacyjnego
F26 5 Cewka przekaźnika modułu sterującego układu napędowego
F27 10 Przekaźnik pompy spryskiwacza
F28 10 Czujnik alternatora
F29 15 Czujnik deszczu, tylna wycieraczka, cewka przekaźnika pompy spryskiwacza
F30 20 15- 18: Lewy reflektor
F31 20 15- 18: Prawy reflektor
F32 15 Moc pojazdu 1 (moduł sterujący układu napędowego)
F33 15 Moc pojazdu 2 (cewka odpowietrzająca kanistra, uniwersalny czujnik tlenu wylotowego, zmienne rozrządu wałka rozrządu, czujnik monitora katalizatora, cewka do płukania kanistrów)
F34 15 Moc pojazdu 3 (cewka przekaźnika sterującego sprzęgła klimatyzacji, zmienna sprężarka klimatyzacji, cewka przekaźnika sterującego wentylatora, cewka przekaźnika sterującego pracą silnika, zawór obejściowy powietrza doładowania silnika, aktywne żaluzje grilla)
F35 15 Moc pojazdu 4 (cewki zapłonowe)
F36 Nieużywane
F37 Nieużywane
F38 15 17-„19: Moduł jakości napięcia do uruchamiania/uruchamiania (pojazdy wyposażone w stop/start)
F39 5 Sterowanie zapłonem układu napędowego – moc rozruchu – praca
F40 10 Elektroniczne wspomaganie układu kierowniczego uruchamianie/uruchamianie
F41 10 17-’19: Rozszerzony tryb pracy/uruchomienie modułu mocy
F42 10 Adaptacyjny tempomat, system informacji o martwych punktach, wyświetlacz Heads-up, tylna kamera wideo
F43 Nieużywane
F44 5 Ogrzewana cewka przekaźnika tylnej szyby, Ogrzewany park wycieraczek (’16-’19), Elektroniczna pompa transmisyjna pracująca/stop feed (’17-’19) pojazdy wyposażone w stop/start)
F45 5 Zasięg transmisji – moduł sterujący pracą/uruchomieniem
F46 40 Ogrzewany przekaźnik tylnej szyby, Ogrzewany park wycieraczek (’16-’19)
F47 30 17-„19: Elektroniczna pompa transmisyjna B+ feed (pojazdy wyposażone w stop/start)
F48 Nieużywane
Przekaźnik
R1 Rozpoczęcie pracy
R2 Klakson
R3 Pompa paliwa
R4 Pompa spryskiwacza tylnego
R5 Przekaźnik wentylatora chłodzącego 3 (750W)
R6 Wycieraczki szyby przedniej
R7 Przekaźnik wentylatora chłodzącego 1 (600W)
Przekaźnik wentylatora chłodzącego 5 (750W)
R8 Rozrusznik
R9 Nieużywane
R10 Przekaźnik wentylatora chłodzącego 4 (750W)
R11 Sprzęgło klimatyzacyjne
R12 Przekaźnik wentylatora chłodzącego 1 (750W)
Przekaźnik wentylatora chłodzącego 3 (600W)
R13 Przekaźnik wentylatora chłodzącego 2
R14 Moduł sterujący układu napędowego
R15 Ogrzewana szyba tylna, Ogrzewany park wycieraczek
R16 Silnik dmuchawy

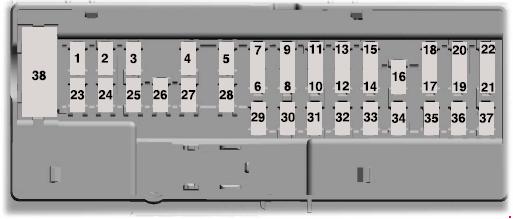

Skrzynka bezpiecznikowa przedziału pasażerskiego

Numer A Funkcja
1 10 Oświetlenie (otoczenie, schowek na rękawiczki, kanapka, kopuła, ładunek)
2 7.5 Gniazda pamięci
3 20 Odblokowanie drzwi kierowcy
4 5 Nieużywane (zapasowe)
5 20 Wzmacniacz subwoofera, wzmacniacz THX
6 10 Nieużywane (zapasowe)
7 10 Nieużywane (zapasowe)
8 10 Nieużywane (zapasowe)
9 10 Nieużywane (zapasowe)
10 5 Klawiatura, logika Power liftgate
11 5 Nieużywane (zapasowe)
12 7.5 Sterowanie klimatem, sterowanie zmianą biegów, zapłon za pomocą przycisku
13 7.5 Klaster, logika modułu łącza danych, logika modułu kolumny kierowniczej
14 10 18-19: Moduł rozszerzonego zasilania (zasila moduł kontroli urządzeń przytrzymujących i system klasyfikacji osób przebywających w pojeździe)
15 10 Moduł łącza danych
16 15 Nieużywane (zapasowe)
17 5 Moduł paszportów dla telefonów komórkowych
18 5 Nieużywane (zapasowe)
19 5 Nieużywane (zapasowe)
20 5 Nieużywane (zapasowe)
21 5 Wilgotność i temperatura w samochodzie
22 5 15-’17: Czujnik klasyfikacji użytkownika
23 10 Opóźnione akcesoria (przełącznik okna sterownika, logika księżycowa, logika falownika)
24 20 Centralny zamek i odblokowanie
25 30 Drzwi kierowcy (okno, lustro)
26 30 Drzwi wejściowe dla pasażerów (okno, lustro)
27 30 Szyberdach
28 20 Wzmacniacz THX
29 30 Tylne drzwi boczne kierowcy (okno)
30 30 Tylne drzwi boczne dla pasażerów (okno)
31 15 Nieużywane (zapasowe)
32 10 Wyświetlacz, GPS, odbiornik częstotliwości radiowych, sterowanie głosem
33 20 Radiowa i aktywna kontrola hałasu
34 30 Szyna startowa (bezpiecznik #19,20,21,22,35,36,37, wyłącznik automatyczny)
35 5 15- 17: Moduł kontroli ograniczeń
36 15 Automatyczne ściemnianie lusterka wstecznego, zawieszenie sterowania ciągłego, moduł utrzymania pasa ruchu, moduł podgrzewanych tylnych siedzeń
37 15 15: Przekaźnik napędu na wszystkie koła, ogrzewana kierownica
20 16″19: Przekaźnik napędu na wszystkie koła, ogrzewana kierownica
38 30 Nieużywane (zapasowe)
