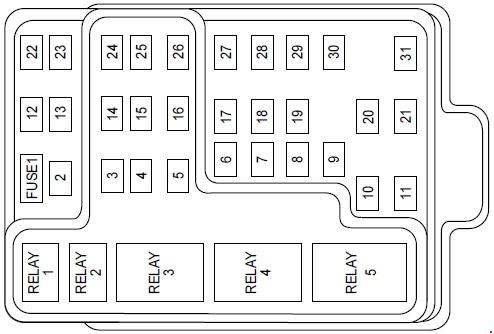

Skrzynka bezpiecznikowa przedziału pasażerskiego
Numer | A | Funkcja |
1 | 25 | Radio, wzmacniacz, bezpiecznik I/P 31 |
2 | 5 | Moduł sterowania układem napędowym (PCM), zespół urządzeń, elektroniczna automatyczna regulacja temperatury (EATC), moduł komputera pokładowego (OTC), moduł nawigacyjny, zegar |
3 | 20 | Zapalniczka samochodowa, złącze łącza danych (DLC) |
4 | 7.5 | Lustra, fotele, pedały, (pamięć) |
5 | 15 | Moduł kontroli prędkości, lampa cofania, system czujników cofania (RSS), lusterko E/C, centralny moduł bezpieczeństwa, moduł nawigacyjny |
6 | 5 | Klaster, cewka elektromagnetyczna z blokadą zmiany biegów hamulca, Generyczny moduł elektroniczny (GEM), RSS, zawieszenie pneumatyczne, OTC, kompas, automatyczne zwolnienie hamulca postojowego. |
7 | 5 | Przekaźnik dmuchawy konsolowej |
8 | 5 | Lusterko elektroniczne, moduł nawigacyjny, zegar, GEM |
9 | — | Nieużywane |
10 | — | Nieużywane |
11 | 30 | Przekaźnik pompy spryskiwacza czołowego, przekaźnik pracy wycieraczki/przekaźnik parkowania, przekaźnik Hi/Lo wycieraczki Wiper, silnik wycieraczki szyby przedniej |
12 | 15 | Zawieszenie pneumatyczne |
13 | 20 | Przełącznik świateł stopu (lampy), lampa błyskowa obrotowa/niebezpieczna, hamulec przyczepy, moduł RFI (Radio Frequency Interference) |
14 | 15 | Przekaźnik oszczędzania baterii, wewnętrzny przekaźnik lampowy, dodatkowy przekaźnik opóźnienia (okna zasilania) |
15 | 5 | Przełącznik świateł stopu (regulacja prędkości, blokada zmiany biegów hamulców, system ABS (ABS), wejścia modułów PCM, kontrola trakcji, zawieszenie pneumatyczne, centralny moduł bezpieczeństwa, GEM |
16 | 20 | Reflektory (światła drogowe), klaster (wskaźnik świateł drogowych) |
17 | 10 | Podgrzewane lusterka, odszranianie z tyłu |
18 | 5 | Oświetlenie instrumentu (zasilanie ściemniacza) |
19 | — | Nieużywane |
20 | 5 | GEM, pokrywa tonaau mocy, zawieszenie pneumatyczne, pamięć |
21 | 15 | Przekaźnik rozruchowy, bezpiecznik 20 panelu bezpiecznikowego, radio |
22 | 10 | Moduł poduszki powietrznej |
23 | 10 | Przekaźnik ładowania akumulatora przyczepy holowniczej, przełącznik Turn/Hazard flasher, tylna konsola sterująca, fotele klimatyzacyjne, moduł kontroli trakcji |
24 | 10 | Bezpiecznik I/P 7, EATC, przekaźnik dmuchawy |
25 | — | Nieużywane |
26 | 10 | Prawe światło mijania |
27 | 5 | Przekaźnik światła przeciwmgielnego i wskaźnik światła przeciwmgielnego |
28 | 10 | Lewe światło mijania |
29 | 5 | Moduł Automatycznych lamp, przełącznik kontroli nadbiegu skrzyni biegów, Centralny moduł bezpieczeństwa, Power tonau |
30 | 30 | Pasywny transceiver antykradzieżowy, klaster instrumentów, cewki zapłonowe, przekaźnik PCM |
31 | 10 | Zmieniarka płyt CD, tylna konsola sterująca |
Przekaźnik | ||
R1 | Lampa wewnętrzna | |
R2 | Oszczędzanie baterii | |
R3 | Ogrzewana sieć energetyczna | |
R4 | Jedno dotknięcie w dół okna | |
R5 | Opóźnienie klucza zapłonu |

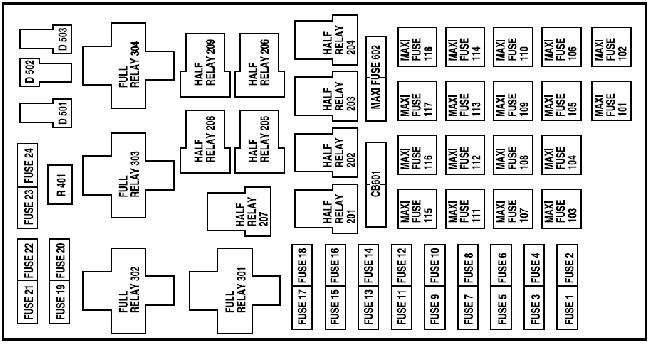

Skrzynka bezpiecznikowa komory silnika
Numer | A | Funkcja |
1 | 20 | Punkt mocy |
2 | 30 | Moduł sterowania układu napędowego (PCM) |
3 | 30 | Światła główne/światła automatyczne |
4 | 20 | Punkt zasilania konsoli |
5 | 20 | Światła wsteczne/światła postojowe do holowania przyczepy |
6 | 15 | Lampy postojowe/ Lampy automatyczne, bezpiecznik zasilania panelu bezpieczników osobowych #18 |
7 | 20 | Klakson |
8 | 30 | Zamki drzwiowe z napędem mechanicznym |
9 | 15 | Lampy przeciwmgielne, tonaż mocy |
10 | 20 | Pompa paliwa |
11 | 20 | Pole alternatora |
12 | 20 | Tylny pomocniczy punkt zasilania |
13 | 15 | Sprzęgło klimatyzacyjne |
14 | 20 | Punkt zasilania boksu |
15 | — | Nieużywane |
16 | — | Nieużywane |
17 | 10 | Opóźnione akcesoria |
18 | 15 | PCM, wtryskiwacze paliwa, przekaźnik pompy paliwa, kontrola bezczynności powietrza, czujnik przepływu powietrza masowego |
19 | 10 | Hamulec holowniczy przyczepy i lampa skrętu w prawo |
20 | 10 | Hamulec holowniczy przyczepy i lampa skrętu w lewo |
21 | — | Nieużywane |
22 | — | Nieużywane |
23 | 15 | Czujnik HEGO, Canister vent, Automatyczna transmisja, czujnik CMS |
24 | — | Nieużywane |
101 | 30 | Ładowanie akumulatora holowniczego przyczepy |
102 | 50 | Moduł ABS (Anti-lock Brake System), kontrola trakcji |
103 | 50 | Zasilanie akumulatora bloku łączeniowego |
104 | — | Nieużywane |
105 | 40 | Klimatyzacja dmuchawy czołowej |
106 | — | Nieużywane |
107 | 30 | Siedzenie z napędem mechanicznym dla pasażerów |
108 | 30 | Elektryczny hamulec holowniczy przyczepy |
109 | 50 | Zawieszenie pneumatyczne |
110 | 30 | Fotele klimatyzacyjne |
111 | 40 | Zasilanie akumulatora przełącznika zapłonu (obwody rozruchu i pracy) |
112 | 30 | Fotel kierowcy, regulowane pedały |
113 | 40 | Zasilanie akumulatora przełącznika zapłonu (obwody zasilania i obwody pomocnicze) |
114 | — | Nieużywane |
115 | — | Nieużywane |
116 | 40 | Podgrzewana siatka/lusterka |
117 | — | Nieużywane |
118 | — | Nieużywane |
602 | 50 | Tonaż mocy |
Przekaźnik | ||
201 | Lampa holownicza do ciągnięcia przyczep | |
202 | Poruszanie wycieraczek przednich | |
203 | Lampa zapasowa do ciągnięcia przyczepy | |
204 | Sprzęgło klimatyzacyjne | |
205 | Nieużywane | |
206 | Lampa przeciwmgielna | |
207 | Pompa spryskiwacza czołowego | |
208 | Nieużywane | |
209 | Nieużywane | |
301 | Pompa paliwa | |
302 | Ładowanie akumulatora holowniczego przyczepy | |
303 | Wycieraczka wysoka/niska | |
304 | PCM | |
401 | Nieużywane | |
Dioda | ||
501 | PCM | |
502 | Sprężarka klimatyzacji | |
503 | Automatyczny hamulec postojowy | |
Wyłącznik obwodu | ||
601 | 30 | Okna elektryczne, szyberdach |
