Lincoln Aviator (2003-2005) – bezpieczniki schemat

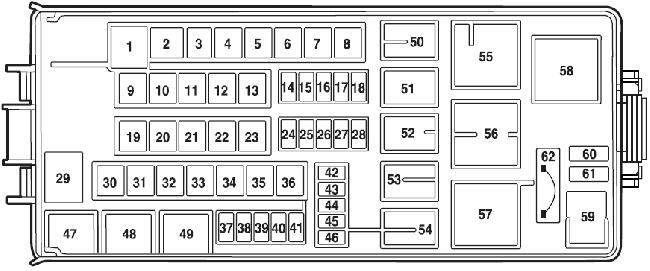

Skrzynka bezpiecznikowa komory silnika

Numer A Funkcja
1 60 Puszka przyłączeniowa zasilania (PJB)
2 30 Zamki drzwiowe (BSM)
3 20 05: Zapalniczka cygara
4 40 Podgrzewane podświetlenie/lusterka
5 40 Moduł ABS (ABS)/Roll Stability Control (RSC) (pompa)
6 60 Opóźnione akcesoria
7 20 Moduł świateł do jazdy dziennej (DRL)
8 20 Elektryczny wentylator chłodzący
9 20 Wyłącznik świateł głównych
10 30 Moduł ABS/RSC (zawory)
11 40 Styki przekaźników PTEC
12 50 Zapłon/przekaźnik rozrusznika
13 40 Przekaźniki holowania przyczepy
14 15 Dopływ światła hamowania
15 10 Utrzymywać żywą moc (PTEC/kluster/DEATC), światła Courtesy (’05)
16 20 Punkt zasilania #3
17 20 Tylny moduł wycieraczki
18 20 Moduł 4×4
19 30 Silnik okna kierowcy
20 30 Moduł hamulca przyczepy z napędem elektrycznym
21 30 Moduł gniazda pamięci
22 20 Główne światła zewnętrzne (światła mijania, światła drogowe, światła drogowe, światła przeciwmgielne)
23 30 Przełącznik zapłonu
24 20 Przekaźnik klaksonu
25 20 Punkt zasilania #1
26 20 Styki przekaźnika pompy paliwa
27 20 Przekaźniki holowania przyczepy
28 20 Punkt zasilania #2
29 60 Puszka przyłączeniowa zasilania (PJB)
30 30 Przedni moduł wycieraczki
31 30 Moduły siedzeń sterowane klimatem
32 30 Przełącznik siedzenia pasażera
33 30 Pomocniczy silnik dmuchawy
34 20 Prawy przekaźnik HID
35 20 Lewy przekaźnik HID
36 40 Silnik dmuchawy
37 15 Przekaźnik sprzęgła klimatyzacyjnego, TXV, skrzynia biegów, regulacja prędkości
38 15 HEGO, VMV, Canister vent, IMCC-LSRC, moduł EGR, ogrzewany PCV (’03)
39 15 Wtryskiwacze, regulacja powietrza w trybie bezczynności (’05)
40 15 PTEC, czujnik przepływu powietrza masowego (MAF), przekaźnik pompy paliwa
41 25 Cewka na wtyczce, dioda PTEC/ przekaźnik
42 10 Prawe światło mijania (halogen)
43 10 Lewe światło mijania (halogen)
44 2 04-’05: Ogrzewany zawór PCV (tylko w/DRL)
15 03: Przekaźnik świateł przeciwmgielnych
45 2 03-’04: Wyłącznik ciśnienia hamulca
46 20 Światła drogowe, lampy przeciwmgielne (’04-’05)
62 30 Wyłącznik obwodu: Okna elektryczne, Moonroof, Audio (akcesoria opóźnione)
Przekaźnik
47 Przekaźnik klaksonu
48 Przekaźnik pompy paliwa
49 Przekaźnik świateł drogowych
50 Przekaźnik świateł przeciwmgielnych
51 Nieużywane
52 Przekaźnik sprzęgła klimatyzacyjnego
53 Przekaźnik załączający pociąg na przyczepie z prawej strony
54 Przekaźnik załączający pociąg na przyczepie z lewej strony
55 Przekaźnik silnika dmuchawy
56 Przekaźnik rozrusznika
57 Przekaźnik PTEC
58 Przekaźnik zapłonu
59 03-’04: Przekaźnik hamulca maszynisty
Dioda
60 Dioda PCM
61 Przekaźnik sprzęgła klimatyzacji

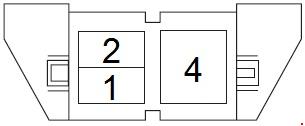

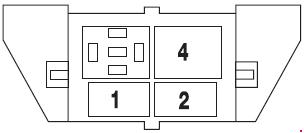

Skrzynka przekaźników komory silnika

2003

2004-2005

Numer Przekaźnik
1 Lewy przekaźnik HID
2 Prawy przekaźnik HID
3 Nieużywane
4 Przekaźnik EDF

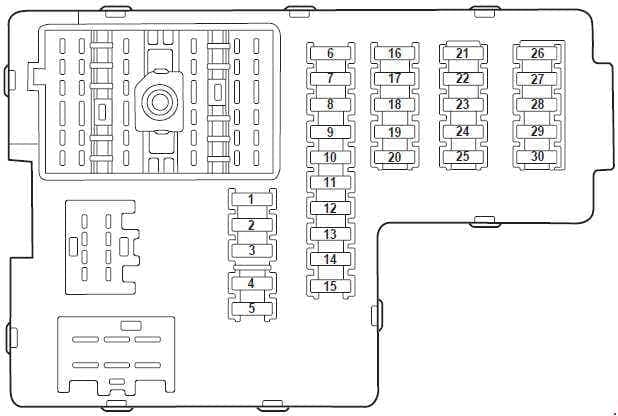

Skrzynka bezpiecznikowa przedziału pasażerskiego

Numer A Funkcja
1 30 Silnik szyberdachowy, przełącznik siedzenia kierowcy, lędźwiowy fotel kierowcy
2 10 Moduł VAPS, moduł gniazda pamięci, moduł bezpieczeństwa nadwozia, system monitorowania ciśnienia w oponach (TPMS), dioda LED SecuriLock, czujnik obciążenia/autolamp (dioda LED SecuriLock (’04)).
3 20 Radio, moduł nawigacyjny
4 5 Przedni moduł wycieraczki
5 15 Przekaźnik świetlny (obroty/niebezpieczeństwa)
6 5 Elektroniczny moduł ukrytej anteny (EHAM) (wzmacniacz antenowy), radio, silnik Moonroof, silnik okna kierowcy, moduł nawigacyjny i mikrofon
7 15 Podgrzewane lusterka, moduł DEATC
8 5 Moduł świateł do jazdy dziennej (DRL), podgrzewany zawór PCV (’04-’05)
9 10 Lampy rezerwowe (DTRS), lustro elektrochromatyczne (’04-’05)
10 10 Podgrzewana cewka przekaźnika podświetlenia tylnego, moduły fotelika klimatycznego, pomocniczy regulator temperatury klimatyzacji blend/mode, styk przekaźnika sprzęgła klimatyzacji
11 20 Nieużywane
12 15 Moduł ograniczeń
13 10 Blokada zmiany biegów hamulca
14 5 03: Światła zakrętowe
15 5 Zestaw przyrządów, tylny moduł wycieraczek, system monitorowania ciśnienia w oponach (TPMS)
16 15 03: Zapalniczka samochodowa, OBD II, cewka przekaźnika zwalniającego bramę podnoszoną i styki
’05: OBD II
20 04: Zapalniczka samochodowa, OBD II
17 15 Opóźniony przekaźnik akcesoriów cewka przekaźnika, cewka przekaźnika oszczędzającego baterie i styk
18 5 Not used
19 15 Washer pump
20 5 Shifter, Clock, Power mirror switch, DVD
21 10 Brake pressure switch (ABS), IVD switch (’03-’04), RSC switch (’05), Flasher relay
22 10 Moduł ABS/RSC
23 7.5 04-’05: Cewka przekaźnika zwalniającego bramę podnoszoną i styk
5 03: Czujnik obciążenia słonecznego/autolamp (dioda LED transceivera SecuriLock)
24 30 04-’05: Subwoofer, wzmacniacz nawigacyjny
20 03: Subwoofer, nawigacja
25 5 Przekaźnik ładowania akumulatora przyczepy holowniczej, cewka przekaźnika lampy kałużowej (’03)
26 5 Nadajnik SecuriLock
27 5 Asystent parkowania z tyłu, moduł VAPS
28 5 Radio, nawigacja
29 10 DTRS, zasilanie bezpiecznika 28
30 5 Zestaw przyrządów, moduł kompasu, pomocnicza cewka przekaźnika klimatyzacyjnego

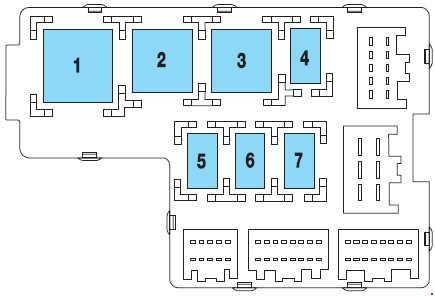

Skrzynka przekaźnika przedziału pasażerskiego

Numer Przekaźnik
1 Przekaźnik świetlny
2 Podgrzewany przekaźnik podświetlenia
3 Opóźniony przekaźnik akcesoriów
4 Nieużywane
5 Przekaźnik oszczędzania baterii
6 Nieużywane
7 Nieużywane

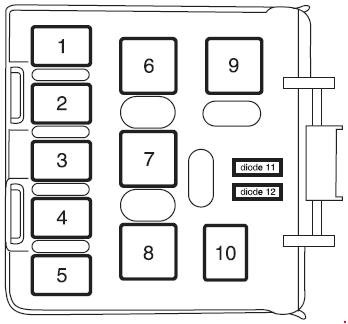

Tylna skrzynka przekaźników

Numer Przekaźnik
1 Cewka elektromagnetyczna zwalniająca bramę
2 Nieużywane
3 Nieużywane
4 Światła cofania przyczepy
5 Nieużywane
6 Nieużywane
7 Ładowanie akumulatora holowniczego przyczepy
8 Lampy holownicze do ciągnięcia przyczep
9 Nieużywane
10 03: Lampy kloszowe
Dioda
11 Nieużywane
12 Nieużywane
