Lincoln Town Car z lat 1981-1983 ma główny panel bezpieczników pod deską rozdzielczą. Układ z początku pierwszej generacji obejmuje klasyczne bezpieczniki oraz kilka wyłączników automatycznych dla obwodów o większym poborze prądu.
Rozpiska dla roczników 1981-1982 jest dobrze udokumentowana, a dokumentacja serwisowa dla 1983 r. pokazuje ten sam typ panelu w Town Car. Poszczególne obwody mogą się różnić zależnie od wyposażenia, zwłaszcza przy elektronicznym zestawie wskaźników, AutoLamp i instalacji holowniczej.

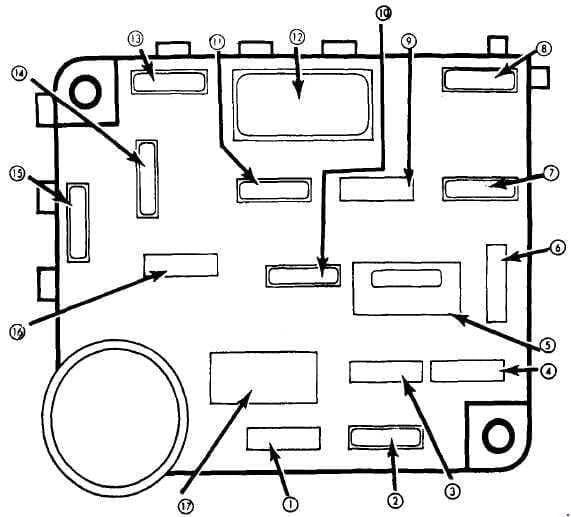

Skrzynka bezpieczników w kabinie
Za zapalniczkę w desce odpowiada pozycja 4 (20 A). Wycieraczki i spryskiwacz korzystają z wyłącznika automatycznego 12 (8,25 A), a światła stopu i awaryjne z pozycji 13 (15 A).
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 5 | Podświetlenie zestawu wskaźników. |
| 2 | 10 | Lampki ostrzegawcze i sygnał pasów bezpieczeństwa; w zależności od wyposażenia także kontrolka układu poziomowania. |
| 3 | 4 | Automatyczny układ przyciemniania / sterowania światłami drogowymi. |
| 4 | 20 | Klakson i zapalniczka w desce rozdzielczej. |
| 5 | 30 (wyłącznik automatyczny) | Elektryczne zamki drzwi i elektrycznie regulowane fotele. |
| 6 | – | Niewykorzystany. |
| 7 | 15 | Oświetlenie wnętrza, zegar, komputer zasięgu, blokada oparcia fotela, brzęczyk kluczyka, otwieracz garażowy, AutoLamp, centralny zamek/keyless entry, oświetlenie wejścia, lampka lusterka w osłonie i zapalniczki w drzwiach. |
| 8 | 15 | Tylne, pozycyjne, obrysowe i tablicy rejestracyjnej; w wersjach z elektronicznym zestawem wskaźników także regulacja jasności wyświetlacza. |
| 9 | 10 | Podgrzewane lusterka; w wersjach z elektroniczną deską także kontrolka ogrzewania tylnej szyby. |
| 10 | 20 | Radio, antena elektryczna i CB radio. |
| 11 | 20 | Obwód akcesoriów nr 1, zwalnianie pokrywy bagażnika, przekaźnik świateł doświetlających zakręty, tempomat, ogrzewanie tylnej szyby, sprzęgło klimatyzacji oraz elektroniczny zestaw wskaźników. |
| 12 | 8,25 (wyłącznik automatyczny) | Wycieraczki i spryskiwacz przedniej szyby. |
| 13 | 15 | Światła stopu i światła awaryjne. |
| 14 | 15 | Obwód akcesoriów nr 2, kierunkowskazy i światła cofania, przekaźniki instalacji holowniczej oraz wybrane obwody układu poziomowania. |
| 15 | 30 | Dmuchawa ogrzewania i automatycznej klimatyzacji / regulacji temperatury. |
| 16 | 10 | Tylne, pozycyjne, obrysowe, coach lamps i oświetlenie tablicy rejestracyjnej w wersjach z elektronicznym zestawem wskaźników. |
| 17 | 20 (wyłącznik automatyczny) | Szyberdach, elektryczne szyby, centralny zamek/keyless entry i oświetlenie wejścia. |
Dodatkowe wyłączniki i bezpieczniki topikowe
Obwód reflektorów jest dodatkowo zabezpieczony wyłącznikiem automatycznym około 18 A zintegrowanym z włącznikiem świateł. Przy przekaźniku rozrusznika występuje także wyłącznik 20 A zabezpieczający elektryczne szyby.
W wiązce przy przekaźniku rozrusznika zastosowano ponadto przewody topikowe (fusible links), które zabezpieczają m.in. ogrzewanie tylnej szyby, instalację hamulców i świateł przyczepy oraz zasilanie elektronicznego zestawu wskaźników.
Uwaga: w samochodach z innym poziomem wyposażenia część pozycji może mieć inną obsadę. Nie zwiększaj wartości zabezpieczenia ponad wartość przewidzianą dla danego obwodu.
