Fiat Panda III typu 319 (wczesna instalacja od 2012 roku) ma dwie główne skrzynki bezpieczników: w komorze silnika obok akumulatora i pod deską rozdzielczą, po lewej stronie kolumny kierownicy. Poniższe oznaczenia i wartości są zgodne z instrukcją Fiata dla pierwszych lat produkcji. Późniejsze odmiany, w tym wersje 4×4, LPG, Natural Power i samochody po zmianach instalacji, mogą mieć inne obsadzenie pozycji.
Podobnie jak w Fiacie 500 z lat 2010-2014, zabezpieczenia odbiorników kabinowych są rozdzielone między sterownik nadwozia a skrzynkę pod maską. Numeracja Fxx nie jest jednak wymienna pomiędzy tymi modelami.
Gdzie znajdują się bezpieczniki w Fiat Panda III?
Skrzynka komory silnika znajduje się tuż przy akumulatorze, pod czarną osłoną. Panel deski rozdzielczej jest nisko po stronie kierowcy, na lewo od kolumny kierownicy. Przed wymianą wyłącz zapłon, wyjmij kluczyk i wyłącz wszystkie odbiorniki. Wkładki wymieniaj wyłącznie na bezpieczniki o tej samej wartości.

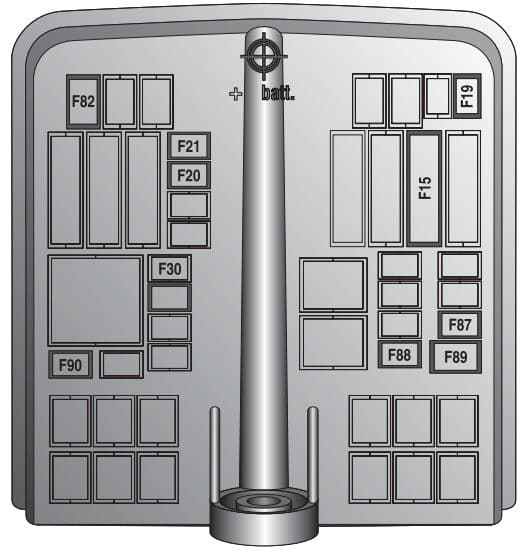

Skrzynka bezpieczników w komorze silnika
Lokalizacja i dostęp: otwórz maskę i znajdź skrzynkę obok akumulatora. Odkręć śrubę mocującą oznaczoną literą A na fabrycznym rysunku, a następnie pociągnij pokrywę B pionowo w górę. Numerację pozycji znajdziesz na wewnętrznej stronie osłony. Po sprawdzeniu dociśnij pokrywę i ponownie zamocuj ją śrubą, aby zabezpieczyć styki przed wilgocią. Nie kieruj strumienia wody z myjki bezpośrednio na skrzynkę.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F01 | 60 | Zasilanie modułu Body Computer / centralna jednostka nadwozia |
| F08 | 40 | Dmuchawa kabiny / wentylator nawiewu |
| F09 | 15 | Przednie światła przeciwmgielne – jeśli występują |
| F10 | 15 | Sygnał dźwiękowy (klakson) |
| F14 | 15 | Światła drogowe |
| F15 | 70 | Ogrzewanie przedniej szyby – jeśli występuje |
| F19 | 7,5 | Sprzęgło sprężarki klimatyzacji |
| F20 | 15 | Przednie gniazdo zasilania 12 V / zapalniczka |
| F21 | 15 | Pompa paliwa |
| F30 | 5 | Obwód odpowietrzania skrzyni korbowej (blow-by) |
| F82 | 20 | Silnik elektrycznego otwierania dachu – jeśli występuje |
| F87 | 5 | Światła cofania, zasilanie po włączeniu zapłonu (+15) |
| F88 | 7,5 | Podgrzewanie lusterek zewnętrznych |
| F89 | 30 | Ogrzewanie tylnej szyby |
| F90 | 5 | Czujnik monitorowania stanu akumulatora – jeśli występuje |
Skrzynka bezpieczników pod deską rozdzielczą

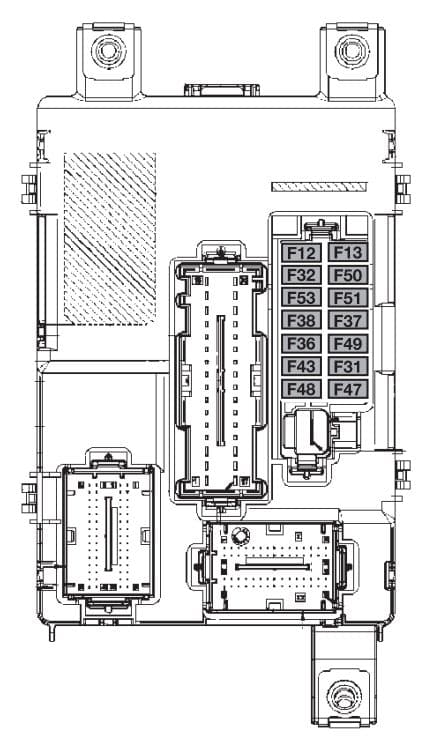

Lokalizacja i dostęp: zajrzyj pod dolną część deski rozdzielczej po lewej stronie kolumny kierownicy, od strony nóg kierowcy. Moduł bezpieczników jest dostępny od spodu, bez demontowania całej deski. Aby znaleźć właściwy numer, porównaj układ widocznych gniazd z rysunkiem poniżej. W niektórych wersjach trzeba najpierw odchylić dolną osłonę dostępu. Szczypce do wyjmowania bezpieczników producent umieścił w uchwycie na pokrywie po lewej stronie deski.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F13 | 5 | Regulacja wysokości reflektorów, zasilanie po zapłonie (+15) |
| F31 | 5 | Zasilanie po zapłonie z odłączeniem odbiorników podczas rozruchu |
| F36 | 10 | Stałe zasilanie z akumulatora (+30); odbiorniki zależne od wyposażenia |
| F37 | 7,5 | Styk NO wyłącznika pedału hamulca, zasilanie po zapłonie (+15) |
| F38 | 20 | Centralny zamek drzwi |
| F43 | 20 | Dwukierunkowa pompa spryskiwaczy przedniej i tylnej szyby |
| F47 | 20 | Elektryczna szyba przednia kierowcy |
| F48 | 20 | Elektryczna szyba przednia pasażera |
| F49 | 7,5 | Obwody zasilane po zapłonie (+15); obsada zależna od wyposażenia |
| F50 | 7,5 | Obwody zasilane po zapłonie (+15); obsada zależna od wyposażenia |
| F51 | 5 | Obwody zasilane po zapłonie (+15); obsada zależna od wyposażenia |
| F53 | 7,5 | Stałe zasilanie z akumulatora (+30); odbiorniki zależne od wyposażenia |
W oznaczeniach Fiata +15 oznacza zasilanie po włączeniu zapłonu, a +30 stałe zasilanie z akumulatora. Dla pozycji F36, F49-F51 i F53 instrukcja podaje rodzaj zasilania bez jednoznacznego wyszczególnienia wszystkich urządzeń dla każdej wersji – należy porównać je z instalacją konkretnego samochodu.
Najczęściej sprawdzane bezpieczniki
Zapalniczka i gniazdo 12 V: F20 15 A w komorze silnika. To bezpiecznik, od którego warto zacząć, jeśli gniazdo przestało działać po podłączeniu ładowarki.
Pompa paliwa: F21 15 A pod maską. Przy problemach z rozruchem sprawdź także sterowanie pompą i zasilanie sterownika silnika.
Spryskiwacze szyb: F43 20 A w desce rozdzielczej. Jeśli silnik wycieraczek pracuje, ale nie słychać pompki, skontroluj również samą pompkę i przewody.
Ogrzewanie tylnej szyby: F89 30 A w skrzynce silnika. Podgrzewanie lusterek: F88 7,5 A.
Dmuchawa nawiewu: F08 40 A w komorze silnika. Jeśli nie działa tylko część biegów wentylatora, sprawdź również jego opornik lub sterownik prędkości.
Różnice między wersjami silnikowymi i wyposażeniem
Pozycje F15 i F82 mogą pozostawać nieobsadzone w samochodzie bez ogrzewanej szyby lub elektrycznego dachu. W odmianach z systemem Start&Stop znaczenie ma też czujnik stanu akumulatora F90. W nowszych instrukcjach dla Pandy typu 319 występują dodatkowe warianty schematów, dlatego fizyczny układ skrzynki i rocznik produkcyjny są ważniejsze niż rok pierwszej rejestracji.
FAQ: Fiat Panda III
Gdzie jest bezpiecznik zapalniczki?
Pod maską przy akumulatorze – F20 o wartości 15 A.
Jak otworzyć skrzynkę bezpieczników przy akumulatorze?
Odkręć śrubę A i unieś osłonę B. Po zakończeniu pracy koniecznie ponownie zamocuj pokrywę.
Czy wszystkie pozycje z rysunku muszą być obsadzone?
Nie. Obsada zależy od wersji silnika, wyposażenia i rynku. Puste gniazda nie zawsze oznaczają brakujący bezpiecznik.
Gdzie sprawdzić bezpiecznik pompy spryskiwaczy?
F43 o wartości 20 A znajduje się w panelu pod deską rozdzielczą po stronie kierowcy.
