Ford Explorer V U502 (2011-2015) – bezpieczniki, schematy i przekaźniki

Ford Explorer piątej generacji, oznaczany kodem U502, pojawił się pod koniec 2010 roku jako samochód roku modelowego 2011. Dlatego w części katalogów można spotkać zakres „2010-2015”, jednak instrukcje Forda i amerykańskie roczniki modelowe opisują tę wersję jako Explorer 2011-2015. Obecny adres URL pozostaje bez zmian, aby zachować jego historię w wyszukiwarce.

To również powód, dla którego nie należy stosować tutaj schematów poprzedniej generacji. Ford Explorer IV U251 2006-2010 ma zupełnie inne skrzynki. Z kolei Explorer po liftingu od roku modelowego 2016 został opisany osobno w artykule Ford Explorer od 2016 roku – bezpieczniki.

W U502 znajdują się dwie główne skrzynki: panel w kabinie z pozycjami 1-49 oraz rozbudowana Power Distribution Box w komorze silnika. W latach 2011-2015 układ fizyczny pozostawał podobny, ale Ford zmieniał obsadę kilku pozycji. Szczególnie istotne są zmiany wprowadzone w 2012, 2013 i 2014 roku.

Spis treści

Lokalizacja skrzynek bezpieczników

Panel bezpieczników w kabinie znajduje się poniżej i po lewej stronie kierownicy, w pobliżu pedału hamulca. Po zdjęciu osłony uzyskuje się dostęp do bezpieczników 1-48 oraz przekaźnika opóźnionego zasilania akcesoriów oznaczonego jako pozycja 49.

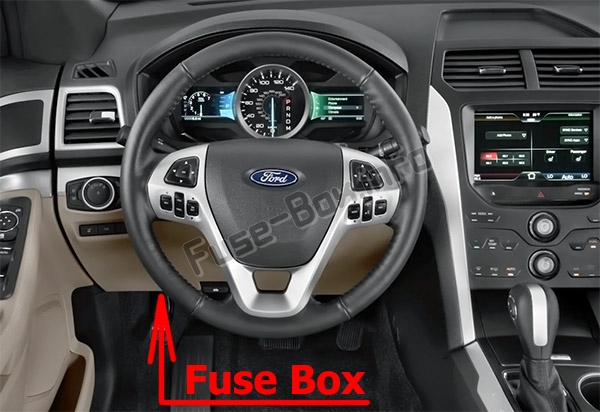

Lokalizacja panelu bezpieczników pod deską rozdzielczą Ford Explorer V U502 2011-2015
Skrzynka bezpieczników w kabinie znajduje się poniżej i po lewej stronie kierownicy.

Power Distribution Box znajduje się w komorze silnika. Zawiera bezpieczniki dużej mocy, małe bezpieczniki oraz przekaźniki między innymi rozrusznika, pompy paliwa, wycieraczek, klimatyzacji, ogrzewania tylnej szyby i instalacji przyczepy.

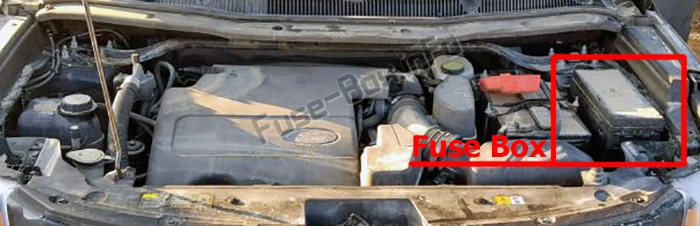

Lokalizacja skrzynki bezpieczników w komorze silnika Ford Explorer V U502 2011-2015
Power Distribution Box znajduje się w komorze silnika Forda Explorera U502.

W porównaniu z Explorerem IV U251 numeracja została całkowicie zmieniona. Przykładowo bezpiecznik F20 pod maską, który w U251 zasilał w późniejszych rocznikach silnik przednich wycieraczek, w U502 odpowiada za przednie gniazdo zasilania / zapalniczkę.

Skrzynka bezpieczników w kabinie Ford Explorer U502

Poniższy szkic przedstawia fizyczne rozmieszczenie panelu stosowanego w Explorerze przed liftingiem. Schemat jest wspólny dla lat 2011-2015, ale opis kilku pozycji zmieniał się wraz z wyposażeniem kolejnych roczników.

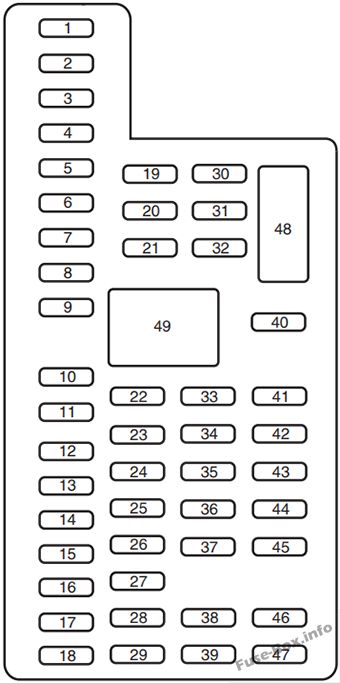

Czytelny schemat panelu bezpieczników w kabinie Ford Explorer V U502 2011-2015 z numerami 1-49
Rozmieszczenie bezpieczników w panelu kabinowym Forda Explorera U502.
PozycjaAmperaż [A]Chroniony obwód / funkcja
1 30 Przednia szyba kierowcy – funkcja one-touch góra/dół
2 15 Niewykorzystany, zapasowy
3 30 Przednia szyba pasażera – funkcja one-touch góra/dół
4 10 Oświetlenie wnętrza, konsola dachowa, drugi rząd, bagażnik, schowek, zwalnianie siedzeń drugiego i trzeciego rzędu, lampki osłon przeciwsłonecznych
5 20 Wzmacniacz audio
6 5 Niewykorzystany, zapasowy
7 7,5 Zasilanie logiczne modułu pamięci fotela
8 10 Niewykorzystany, zapasowy
9 10 Wyświetlacz radia, logika elektrycznej klapy bagażnika, panel elektroniczny; zależnie od rocznika również SYNC
10 10 Przekaźnik RUN/ACC, wycieraczki, tylny spryskiwacz, czujnik deszczu
11 10 Zestaw wskaźników, wyświetlacz informacyjny
12 15 Oświetlenie wnętrza, lampki przy drzwiach, LED konsoli, podświetlenie przełączników
13 15 Prawe kierunkowskazy oraz prawe światło STOP/kierunkowskaz przyczepy
14 15 Lewe kierunkowskazy oraz lewe światło STOP/kierunkowskaz przyczepy
15 15 Światła cofania, światła STOP, trzecie światło STOP
16 10 Prawe światło mijania
17 10 Lewe światło mijania
18 10 Klawiatura dostępu, blokada wybieraka, kontrolka przycisku START, PATS, wybudzanie PCM, zasilanie funkcji tylnych siedzeń
19 20 Zasilanie pamięci fotela
20 20 Centralny zamek
21 10 Intelligent Access, klawiatura dostępu
22 20 Zasilanie przekaźnika sygnału dźwiękowego
23 15 Moduł sterowania kierownicy, Intelligent Access, przełącznik świateł
24 15 Złącze diagnostyczne, moduł sterowania kierownicy
25 15 Zwalnianie klapy bagażnika
26 5 Moduł radiowy / odbiornik częstotliwości radiowej
27 20 Moduł Intelligent Access
28 15 Stacyjka / przycisk uruchamiania silnika
29 20 Radio, system SYNC / GPS – dokładny zakres zależy od rocznika i wersji systemu multimedialnego
30 15 Przednie światła pozycyjne
31 5 Fabryczny sterownik hamulca przyczepy
32 15 Gniazdo 110 V AC, elektrycznie składane lusterka, elektryczne lusterka, funkcje szyb przednich, podświetlenie zamków; w późniejszych wersjach także podświetlenie przełącznika pamięci
33 10 Czujnik klasyfikacji pasażera
34 10 BLIS, kamera cofania, czujniki cofania; od późniejszych roczników również Lane Departure i moduł podgrzewanych siedzeń drugiego rzędu
35 5 Wyświetlacz informacyjny, czujnik wilgotności klimatyzacji, Terrain Management, Hill Descent Control, sygnał zapłonu przełącznika świateł
36 10 2011-2012: pozycja zapasowa; 2013-2015: podgrzewana kierownica
37 10 Moduł poduszek powietrznych / RCM
38 10 Lusterko elektrochromatyczne, szyberdach
39 15 Światła drogowe / przesłony reflektorów drogowych
40 10 Tylne światła pozycyjne, oświetlenie tablicy rejestracyjnej; w późniejszych rocznikach również światła pozycyjne przyczepy
41 7,5 Wyłączenie nadbiegu, tryb Tow/Haul
42 5 Niewykorzystany, zapasowy
43 10 Niewykorzystany, zapasowy
44 10 Niewykorzystany, zapasowy
45 5 Niewykorzystany, zapasowy
46 10 Moduł sterowania klimatyzacją
47 15 Przednie światła przeciwmgłowe, kierunkowskazy w lusterkach
48 30 CB Wyłącznik automatyczny – tylne szyby, szyba pasażera i funkcje sterowania szybami
49 przekaźnik Opóźnione zasilanie akcesoriów / moduł nadwozia

Zmiany w panelu kabinowym 2011-2015

Najbardziej charakterystyczna zmiana pojawia się w roku modelowym 2013. Wcześniej F36 jest bezpiecznikiem zapasowym, natomiast od 2013 roku staje się F36 10 A dla podgrzewanej kierownicy.

Pozycja 2011 2012 2013 2014-2015
F9 Wyświetlacz 4″, klapa, panel elektroniczny Dodatkowo SYNC Base Module SYNC SYNC
F29 Radio, ekran 8″, SYNC, GPS Radio, ekran 8″, SYNC, GPS Radio, GPS Radio, GPS
F34 BLIS, kamera, czujniki cofania BLIS, kamera, czujniki cofania Dodatkowo Lane Departure Warning Dodatkowo Lane Departure oraz moduł podgrzewanych siedzeń drugiego rzędu
F36 Zapasowy Zapasowy 10 A – podgrzewana kierownica 10 A – podgrzewana kierownica
F40 Tylne pozycyjne, tablica rejestracyjna Tylne pozycyjne, tablica rejestracyjna Dodatkowo pozycyjne przyczepy Dodatkowo pozycyjne przyczepy

Dzięki temu można czasem rozpoznać późniejszą konfigurację nawet bez numeru części panelu. Obecność fabrycznej podgrzewanej kierownicy wskazuje na instalację, w której F36 jest już aktywną pozycją.

Power Distribution Box w komorze silnika

Skrzynka pod maską ma rozbudowaną numerację do pozycji 98. Część numerów oznacza bezpieczniki, a część przekaźniki. Poniższy szkic jest czytelniejszy od starej miniatury używanej wcześniej we wpisie.

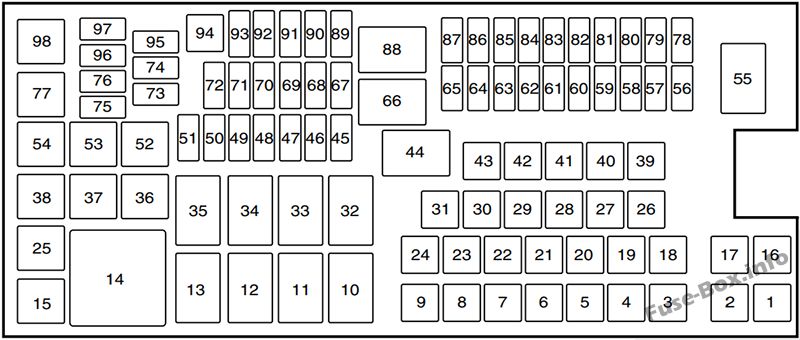

Duży czytelny schemat skrzynki bezpieczników i przekaźników w komorze silnika Ford Explorer V U502 2011-2015
Power Distribution Box Forda Explorera U502 – bezpieczniki i przekaźniki pod maską.
PozycjaAmperaż [A]Chroniony obwód / funkcja
1 – Niewykorzystany
2 – Niewykorzystany
3 30 Fabryczny sterownik hamulca przyczepy
4 30 Przednie wycieraczki i spryskiwacz
5 50 Pompa ABS
6 – Niewykorzystany
7 30 Elektryczna klapa bagażnika
8 20 Szyberdach
9 20 Gniazdo zasilania nr 2 – tył konsoli
10 przekaźnik Zwalnianie siedzeń trzeciego rzędu
11 przekaźnik Ogrzewanie tylnej szyby
12 przekaźnik Ładowanie akumulatora przyczepy
13 przekaźnik Rozrusznik
14 przekaźnik 2013-2015: wentylator chłodnicy nr 2 – wysoka prędkość
15 przekaźnik Pompa paliwa
16 – Niewykorzystany
17 40 Przetwornica / gniazdo 110 V AC
18 40 Przedni silnik dmuchawy
19 30 Rozrusznik
20 20 Gniazdo zasilania nr 1 / zapalniczka
21 20 Gniazdo zasilania nr 3 w przestrzeni bagażowej
22 30 Moduł elektrycznie sterowanego trzeciego rzędu siedzeń
23 30 Elektryczny fotel kierowcy, moduł pamięci
24 30 Ładowanie akumulatora przyczepy
25 – Niewykorzystany
26 40 Ogrzewanie tylnej szyby i lusterek
27 20 Dodatkowe gniazdo zasilania w konsoli
28 30 Fotele ogrzewane/wentylowane – zależnie od wyposażenia
29 40 2013-2015: zasilanie wentylatora chłodnicy nr 1 przy wysokiej prędkości oraz główne zasilanie niskiej prędkości wentylatorów 1 i 2
30 40 2013-2015: wentylator chłodnicy nr 2 – wysoka prędkość
31 25 2013-2015: dodatkowe zasilanie niskiej prędkości wentylatorów 1 i 2
32 przekaźnik Dodatkowy silnik dmuchawy
33 przekaźnik 2013-2015: wentylatory chłodnicy – niski bieg nr 2
34 przekaźnik Przednia dmuchawa
35 przekaźnik 2013-2015: wentylator nr 1 wysoki bieg / wentylatory 1 i 2 niski bieg nr 1
36 – Niewykorzystany
37 przekaźnik Prawy kierunkowskaz / STOP przyczepy
38 przekaźnik Światła cofania przyczepy
39 40 Dodatkowy silnik dmuchawy
40 – Niewykorzystany
41 30 2014-2015: podgrzewane siedzenia drugiego rzędu
42 30 Elektryczny fotel pasażera
43 40 Zawory ABS
44 przekaźnik Tylny spryskiwacz
45 5 Czujnik deszczu
46 – Niewykorzystany
47 – Niewykorzystany
48 – Niewykorzystany
49 – Niewykorzystany
50 15 Podgrzewane lusterka
51 – Niewykorzystany
52 – Niewykorzystany
53 przekaźnik Lewy kierunkowskaz / STOP przyczepy
54 – Niewykorzystany
55 przekaźnik Przednie wycieraczki
56 15 2012-2015: moduł sterowania skrzynią biegów
57 20 Lewy reflektor HID – jeśli występuje
58 10 Czujnik alternatora
59 10 Wyłącznik pedału hamulca
60 10 Światła cofania przyczepy
61 20 Elektryczne zwalnianie siedzeń drugiego rzędu
62 10 Sprzęgło klimatyzacji
63 15 Światła STOP / kierunkowskazy przyczepy
64 15 Tylna wycieraczka
65 30 Pompa paliwa
66 przekaźnik PCM
67 20 Vehicle Power nr 2 – elementy układu napędowego związane z emisją spalin
68 15 / 20 Cewki zapłonowe: 15 A w 2011-2012, 20 A w 2013-2015
69 15 / 20 Zasilanie PCM: 15 A w 2011-2012, 20 A w 2013-2015
70 10 Vehicle Power nr 3, moduł AWD, sterowanie klimatyzacją; opis zależy od rocznika
71 – Niewykorzystany
72 – Niewykorzystany
73 – Niewykorzystany
74 – Niewykorzystany
75 – Niewykorzystany
76 – Niewykorzystany
77 przekaźnik Światła pozycyjne przyczepy
78 20 Prawy reflektor HID – jeśli występuje
79 5 Adaptacyjny tempomat – jeśli występuje
80 – Niewykorzystany
81 – Niewykorzystany
82 15 Tylny spryskiwacz
83 – Niewykorzystany
84 20 Światła pozycyjne przyczepy
85 – Niewykorzystany
86 7,5 Podtrzymanie PCM, przekaźnik PCM, zawór odpowietrzania pochłaniacza par paliwa
87 5 Cewka przekaźnika RUN/START
88 przekaźnik RUN/START
89 5 Cewka przekaźnika przedniej dmuchawy, elektryczne wspomaganie kierownicy EPAS
90 10 PCM; zależnie od wersji również TCM i sterownik silnika 2.0
91 10 Adaptacyjny tempomat – jeśli występuje
92 10 Moduł ABS, obwody fabryczne układu paliwowego / EVAP
93 5 Tylna dmuchawa, ogrzewanie tylnej szyby, przekaźniki ładowania przyczepy
94 30 Zasilanie RUN/START skrzynki bezpieczników w kabinie
95 – Niewykorzystany
96 – Niewykorzystany
97 – Niewykorzystany
98 przekaźnik Sprzęgło klimatyzacji

Co zmieniło się od 2012 i 2013 roku?

W roku modelowym 2012 aktywowano F56 15 A dla modułu sterowania skrzynią biegów. Jest to jedna z różnic, których nie widać po samym kształcie skrzynki.

Znacznie większa zmiana nastąpiła w 2013 roku. Pojawił się rozbudowany układ sterowania dwoma wentylatorami chłodnicy:

Pozycja 2011-2012 2013-2015
F29 Niewykorzystany 40 A – wentylator nr 1 wysoki bieg / główne zasilanie niskiego biegu
F30 Niewykorzystany 40 A – wentylator nr 2 wysoki bieg
F31 Niewykorzystany 25 A – dodatkowe zasilanie niskiego biegu wentylatorów
R14 Niewykorzystany Wentylator nr 2 – wysoki bieg
R33 Niewykorzystany Wentylatory nr 1 i 2 – niski bieg nr 2
R35 Niewykorzystany Wentylator nr 1 wysoki bieg / niski bieg nr 1
F68 15 A 20 A
F69 15 A 20 A

Dlatego przy problemach z wentylatorami chłodnicy szczególnie ważny jest rocznik. Schemat 2011 nie pokazuje F29-F31 jako aktywnych zabezpieczeń wentylatorów, podczas gdy w 2013-2015 są one kluczową częścią tego obwodu.

Od 2014 roku pojawia się także F41 30 A dla podgrzewanych siedzeń drugiego rzędu. Jednocześnie funkcja modułu podgrzewania tylnej kanapy jest uwzględniona przy F34 w panelu kabinowym.

Gniazda 12 V i 110 V – w Explorerze jest ich kilka

Explorer U502 ma kilka niezależnie zabezpieczonych punktów zasilania. To istotne, ponieważ awaria jednego gniazda nie oznacza przepalenia wspólnego bezpiecznika dla całego samochodu.

Gniazdo Bezpiecznik
Przednie gniazdo / zapalniczka F20 – 20 A w skrzynce pod maską
Gniazdo nr 2 z tyłu konsoli F9 – 20 A w skrzynce pod maską
Gniazdo nr 3 w przestrzeni bagażowej F21 – 20 A w skrzynce pod maską
Dodatkowe gniazdo konsoli F27 – 20 A w skrzynce pod maską
Przetwornica 110 V AC – główne zasilanie F17 – 40 A pod maską
Sterowanie gniazdem 110 V i częścią lusterek/szyb F32 – 15 A w kabinie

Jeżeli zatem działa przednia zapalniczka, ale nie ma zasilania w bagażniku, należy sprawdzić F21, a nie F20. Z kolei układ 110 V korzysta z więcej niż jednego obwodu.

Elektryczne fotele i trzeci rząd mają osobne zabezpieczenia

Rozbudowany układ siedzeń jest charakterystyczny dla Explorera U502 i został podzielony na kilka niezależnych obwodów.

Funkcja Bezpiecznik / przekaźnik
Moduł trzeciego rzędu F22 – 30 A pod maską
Zwalnianie siedzeń trzeciego rzędu R10 pod maską
Zwalnianie siedzeń drugiego rzędu F61 – 20 A
Fotel kierowcy i pamięć F23 – 30 A
Fotel pasażera F42 – 30 A
Fotele ogrzewane / wentylowane z przodu F28 – 30 A
Podgrzewane fotele drugiego rzędu 2014-2015 F41 – 30 A

Jeżeli nie działa tylko jedna część elektrycznego trzeciego rzędu, nie należy od razu podejrzewać głównego panelu kabinowego – właściwe bezpieczniki i przekaźnik znajdują się pod maską.

HID, adaptacyjny tempomat i Terrain Management

Nie wszystkie pozycje są obsadzone w każdym Explorerze. Wyposażenie wersji Limited i samochodów z pakietami dodatkowymi może aktywować obwody, które w podstawowym egzemplarzu pozostają puste.

  • F57 20 A – lewy reflektor HID.
  • F78 20 A – prawy reflektor HID.
  • F79 5 A i F91 10 A – obwody adaptacyjnego tempomatu.
  • F35 5 A w kabinie – między innymi Terrain Management oraz Hill Descent Control.
  • F34 10 A w kabinie – BLIS, kamera cofania i czujniki parkowania; w późniejszych wersjach także Lane Departure Warning.
  • F36 10 A – podgrzewana kierownica od 2013 roku.

Pusta pozycja w samochodzie bez konkretnego wyposażenia jest więc normalna. Nie należy dokładać bezpiecznika tylko dlatego, że występuje w tabeli dla bogatszej wersji.

Obwody zależne od wersji silnikowej

W U502 spotykane są różne jednostki napędowe, a część opisów skrzynki pod maską zmienia się wraz z silnikiem. Szczególnie warto zwrócić uwagę na F68-F70 oraz F90.

F90 10 A w późniejszych konfiguracjach może obejmować PCM, TCM oraz sterownik silnika w wersji 2.0. F68 zasila obwód cewek zapłonowych, a F69 zasilanie PCM. Od roku modelowego 2013 wartości F68 i F69 zwiększono z 15 A do 20 A.

Nie należy więc wymieniać F68 lub F69 na 20 A w Explorerze 2011-2012 tylko dlatego, że taka wartość występuje w instrukcji późniejszego samochodu.

2010, 2011 czy 2016 – jak dobrać właściwy schemat?

Najpewniejszym kryterium jest rok modelowy i wygląd fizycznej skrzynki, nie tylko data pierwszej rejestracji.

Explorer U502 był już produkowany pod koniec 2010 roku, ale jest to model roku 2011. Jeżeli samochód z datą produkcji 2010 ma panel kabinowy z pozycjami 1-49 i Power Distribution Box jak na rysunkach powyżej, należy korzystać właśnie z tego wpisu.

Explorer roku modelowego 2010 należy jeszcze do poprzedniej generacji. Jego rozpiska znajduje się w artykule Ford Explorer IV U251 2006-2010.

Z kolei w roku modelowym 2016 przeprowadzono lifting i przebudowano instalację bezpieczników. Dla takiego samochodu właściwy jest artykuł Ford Explorer od 2016 roku – bezpieczniki. Nie należy przenosić do niego tabeli U502 z lat 2011-2015 mimo przynależności do tej samej, piątej generacji.
