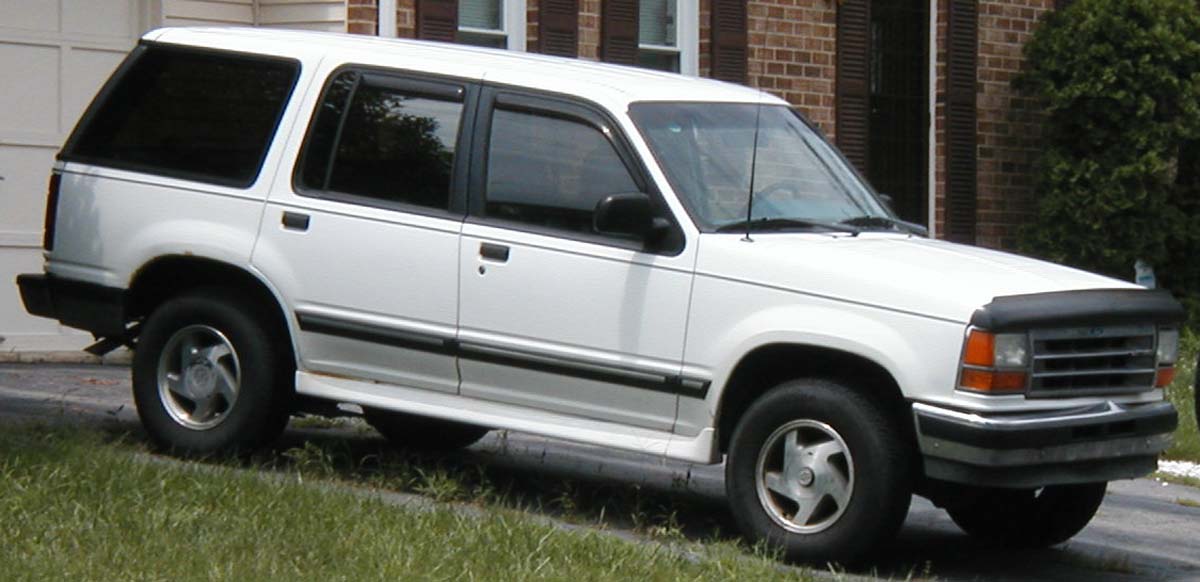

Ford Explorer z lat 1990-1994 obejmuje pierwszą generację modelu, sprzedawaną w praktyce od roku modelowego 1991. Samochód ma panel bezpieczników w kabinie oraz skrzynkę rozdziału zasilania w komorze silnika.
W starszych egzemplarzach oznaczenia obwodów potrafią różnić się zależnie od wyposażenia, dlatego przed wymianą bezpiecznika warto porównać numerację z pokrywą skrzynki. Dla kolejnej generacji użyj osobnego wpisu Ford Explorer 1994-2003.

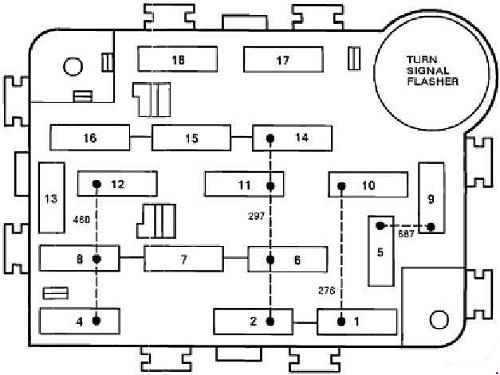

Panel bezpieczników w kabinie
| Numer |
Prąd(A) | Funkcja |
| 1 | 15 |
Lampa kopułkowa / kurtyna, Pamięć radiowa, Elektryczne lusterka |
| 2 | 6 |
Wyłącznik: wycieraczka / spryskiwacz przedniej szyby, wycieraczka / spryskiwacz |
| 3 | – |
Niewykorzystany |
| 4 | 15 |
Światła stop, Flash do przejścia, Hamowanie prędkości |
| 5 | 15 |
Włącz lampy, Światła cofania, światła do jazdy dziennej, podgrzewany tył, wskaźnik skrętu |
| 6 | 15 |
Wycieraczka / spryskiwacz |
| 7 | 10 |
Przełączniki A / C, cewka sprzęgła |
| 8 | 20 |
Klakson |
| 9 | 30 |
Przekaźnik silnika dmuchawy nagrzewnicy |
| 10 | 15 |
Lampy parkingowe, lampy licencyjne, przekaźnik lampowy Trailer Park Coll |
| 11 | 15 |
Kontrola prędkości, radio, wyświetlacz zegara |
| 12 | 20 |
Wyłącznik: zapalniczki, lampa błyskowa na pas, lędźwiowy przełącznik mocy, przełącznik wielofunkcyjny |
| 13 | 10 |
Lampki oświetlenia tablicy rozdzielczej |
| 14 | 30 |
Wyłącznik: Elektryczne lusterka |
| 15 | 20 |
ABS |
| 16 | 20 |
wzmacniacz systemu audio, Kanały przekaźnikowe do holowania przyczepy |
| 17 | 15 |
Wskaźnik ostrzegawczy, światła ostrzegawcze, napęd na 4 koła |
| 18 | 10 |
Grzałka HEGO |

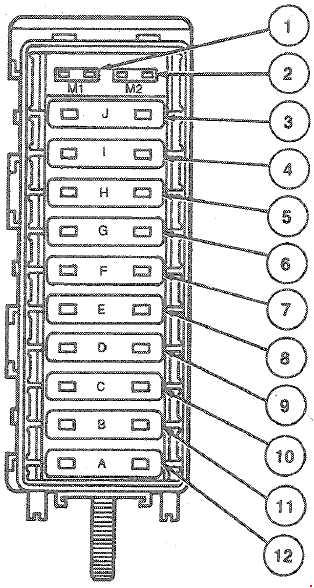

Skrzynka rozdziału zasilania w komorze silnika
| Numer |
Prąd(A) | Funkcja |
| 1 | 15 |
Lampa pod światło, światła do jazdy dziennej |
| 2 | 15 |
Pole alternatora |
| 3 | 30 |
Przekaźnik pompy paliwa |
| 4 | 40 |
Reflektory, panel bezpieczników |
| 5 | 50 |
Silnik dmuchawy |
| 6 | 40 |
zasilanie panelu bezpieczników |
| 7 | 30 |
Blokady drzwi elektrycznych |
| 8 | 40 |
Ogrzewanie tylnej szyby |
| 9 | 60 |
Elektryczny odcinek lędźwiowy |
| 10 | 30 |
Przekaźnik mocy EEC |
| 11 | 20 |
Elektroniczna przełącznik |
| 12 | 60 |
Przełącznik zapłonu, dźwięk Premium, przyczepa holownicza |
Najczęściej szukane bezpieczniki
- Zapalniczka / gniazdo zasilania: pozycja 12 w panelu kabiny, zależnie od wyposażenia.
- Pompa paliwa: pozycja 3 w skrzynce pod maską, 30 A.
- Klakson: pozycja 8 w panelu kabiny, 20 A.
- ABS: pozycja 15 w panelu kabiny.
Uwaga: pierwsza generacja Explorer występuje z różnicami wyposażenia i rynku. Jeśli opis na pokrywie skrzynki różni się od tabeli, pierwszeństwo ma oznaczenie zastosowane w konkretnym samochodzie.
