Lincoln Navigator 2003-2006 to druga generacja modelu i znacznie większa zmiana niż wcześniejsze modernizacje pierwszego Navigatora. Samochód otrzymał przeprojektowane nadwozie i wnętrze, sztywniejszą ramę oraz niezależne tylne zawieszenie. Nadal pozostawał luksusowym odpowiednikiem Forda Expedition 2003-2006, ale różnił się wyposażeniem i częścią instalacji elektrycznej.
W tej generacji rozbudowano wyposażenie komfortowe – spotykane są elektrycznie składane siedzenia trzeciego rzędu, elektryczna klapa, regulowane pedały, zawieszenie pneumatyczne, systemy multimedialne i liczne gniazda zasilania. W tabeli dlatego występuje wiele pozycji wysokoprądowych oraz osobne przekaźniki dla urządzeń, których nie było w prostszych wersjach Forda.
Warto też zwrócić uwagę na różnice między 2003-2004 i 2005-2006. Zmieniał się m.in. sposób sterowania pompą paliwa, część obwodów napędu 4×4 i wyposażenia pod maską. Poprzednią generację opisuje Navigator 1999-2002, natomiast od 2007 roku obowiązuje kolejna rozpiska dla Navigatora 2007-2014.

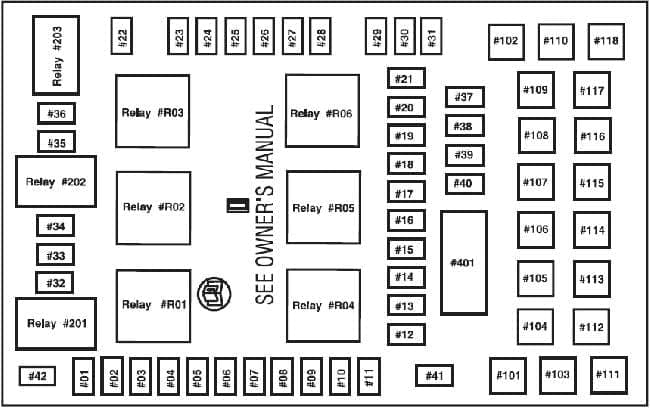

Skrzynka bezpieczników i przekaźników
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | 2003-2004: Run/Accessory – zespół przyrządów, silnik wycieraczek czołowych, silnik wycieraczek tylnych, moduł systemu monitorowania ciśnienia w oponach (TPMS) |
| 7.5 | 2005-2006: Run/Accessory – zespół instrumentów, silnik wycieraczek przednich, silnik wycieraczek tylnych | |
| 2 | 20 | Przełącznik włączania/wyłączania hamulca (lampka stopu), włączanie/wyłączanie sygnału skrętu/świateł awaryjnych, przekaźnik lamp stopu AdvanceTrac® (2003-2004), lampy stopu, wysokonapięciowa lampa stopu środkowa (CHMSL), lampy sygnalizacyjne skrętu |
| 3 | 7.5 | Przełącznik zasilania lusterka, moduł pamięci (zasilanie logiczne), przełącznik siedzenia kierowcy (pamięć) |
| 4 | 15 | Elementy sterujące tylnym siedzeniem, moduł nawigacyjny, odtwarzacz DVD |
| 5 | 7.5 | Włączanie/wyłączanie hamulca (lampka stopu), moduł kontroli układu napędowego (PCM) (podtrzymywanie zasilania), głowica kontrolna EATC, moduł bezpieczeństwa nadwozia (BSM) (podtrzymywanie zasilania), przełącznik wyłączenia kontroli prędkości, serwomechanizm kontroli prędkości (2003-2004), dioda LED SecuriLock, cewki przekaźnika 3 rzędowego, moduł podnośnika mocy, moduł zegara, cewka elektromagnetyczna blokady zmiany biegów hamowania (BSI). |
| 6 | 15 | Przełącznik reflektora (oświetlenie parkowe i zasilanie podświetlenia), lampy parkowe, lampy rejestracyjne, cewka przekaźnika światła przeciwmgielnego, sterownik elektrycznego hamulca przyczepy holowniczej (oświetlenie), BSM (oświetlenie autoparkusa), przełącznik wyboru sprzętu na konsoli podłogowej, moduł podświetlenia wyłącznika (2003-2004), wskaźnik reflektora mgły. |
| 7 | 7.5 | 2003-2004: Radio (sygnał startowy) |
| 5 | 2005-2006: Radio (sygnał startowy) | |
| 8 | 10 | Wyłącznik odszraniania tylnej szyby, ogrzewane lusterka zewnętrzne, wskaźnik odszraniania tylnej szyby (głowica klimatyzacyjna) |
| 9 | 15 | 2004: Przekaźnik pompy paliwa, Wyłącznik pompy paliwa, Silnik pompy paliwa 2005-2006: Moduł kontroli transmisji |
| 10 | 20 | Przekaźnik świateł cofania przyczepy, Przekaźnik świateł cofania przyczepy, Przekaźnik świateł cofania przyczepy, Przekaźnik świateł cofania przyczepy, Przekaźnik świateł cofania przyczepy, Przekaźnik świateł cofania przyczepy, Przekaźnik świateł cofania przyczepy, Przekaźnik świateł cofania przyczepy |
| 11 | 10 | Przekaźnik sprzęgła sprężarki klimatyzacji, cewka sprzęgła sprężarki klimatyzacji, przekaźnik sprężarki zawieszenia powietrza (2003-2004), cewka elektromagnetyczna zintegrowanego koła 4×4 (IWE) |
| 12 | 10 | 2003-2004: Przekaźnik regulacji prędkości obrotowej, serwomechanizm regulacji prędkości |
| 15 | 2005-2006: Przekaźnik pompy paliwa, Wyłącznik pompy paliwa, Moduł sterownika pompy paliwa, Silnik pompy paliwa | |
| 13 | 10 | Przekaźnik odszraniania tylnej szyby cewki przekaźnika odszraniania, przełącznik zabezpieczenia czynnika chłodniczego klimatyzacji, termistor sprężarki klimatyzacji (2003-2004), przełącznik odmrażający klimatyzacji (2005-2006), przełącznik niskiego ciśnienia klimatyzacji (2005-2006), sterownik dmuchawy DEATC/DATC, przekaźnik naładowania akumulatora przyczepy |
| 14 | 10 | Lampy do jazdy dziennej (DRL), cewka przekaźnika zapłonu, cyfrowy czujnik zasięgu transmisji (Światła cofania DTRS (2003-2004)), cewka przekaźnika cewki przekaźnika lamp holowniczych przyczepy, lusterko Elctrochromatic mirror, przekaźnik lamp rezerwowych (2005-2006), Światła cofania (2005-2006). |
| 15 | 5 | Przełącznik AdvanceTrac® , Zestaw przyrządów (Run/Start feed) |
| 16 | 10 | Moduł ABS/AdvanceTrac® (Run/Start feed) |
| 17 | 15 | Lampa przeciwmgielna |
| 18 | 10 | Pomocniczy siłownik drzwi klimatyzacyjnych, pomocniczy układ sterowania pomocniczego klimatyzacji przedniej, cewki przekaźnika zwalniającego hamulec postojowy, migacz sygnału zwrotnego, lusterko elektrochromatyczne, silnik pomocniczy, moduły siedzeń sterowanych klimatem (2003-2004). |
| 19 | 10 | Moduł kontroli ograniczeń (RCM) |
| 20 | 30 | 2003-2004: Moduł 4×4, moduł zawieszenia pneumatycznego (pneumatyczne cewki sprężynowe i czujniki wysokości) 2005-2006: BSM (zamki drzwiowe, przekaźnik zwalniający szybę bramy), silnik zwalniający szybę bramy, silnik lewej szyby przedniej, silniki zamka drzwi/bramy podnoszonej |
| 21 | 15 | Zestaw wskaźników (B+), Lampy wewnętrzne (kurtuazyjne), moduł TPMS (2003-2004), przekaźniki zwolnienia hamulca postojowego, silnik zwolnienia hamulca postojowego, Lampki oświetlenia otoczenia (lusterka zewnętrzne). |
| 22 | 10 | Oświetlenie przełącznika Moonroof, przełącznik okna uchylnego, przekaźniki okna uchylnego, silniki okna uchylnego, wzmacniacz antenowy (EHAM), wzmacniacz antenowy (radio nawigacyjne), radio (opóźniony posuw akcesoriów), silnik lewego przedniego okna, moduł nawigacyjny |
| 23 | 10 | RH światła mijania |
| 24 | 15 | Wewnętrzne lampy popytu (przednie lampy mapowe/kopułkowe, lampa w schowku, lampa ładunkowa, lampy szyny dachowej, lampy lusterkowe), cewka przekaźnika oszczędzania baterii, zawór ogrzewanej pozytywnej wentylacji skrzyni korbowej (PCV) (2005-2006), ogrzewany przekaźnik zaworu PCV (2005-2006). |
| 25 | 10 | LH światła mijania |
| 26 | 20 | Przekaźnik klaksonu, Klakson |
| 27 | 5 | Cewka elektromagnetyczna hamulca Shift Interlock, wyłącznik awaryjny Overdrive (2003-2004), moduł systemu wspomagania parkowania wstecznego, moduł zawieszenia pneumatycznego (Run/Start), moduł kompasu |
| 28 | 5 | Cewka przekaźnika PCM, cewka przekaźnika regulacji prędkości (2003-2004), cewka przekaźnika regulacji prędkości obrotowej (2003-2004), cewka przekaźnika SecuriLock, cewka przekaźnika zaworowego PCV ogrzewanego (2005-2006) |
| 29 | 30 | Sterownik elektrycznego hamulca przyczepy holowniczej, 7-przewodowe złącze przyczepy holowniczej (hamulec elektryczny) |
| 30 | 30 | 2003-2004: BSM (zamki drzwiowe, przekaźnik zwalniający szybę bramy), silnik zwalniający szybę bramy, silnik lewej szyby przedniej, silniki zamka drzwi/bramy podnoszonej |
| 25 | 2005-2006: PCM (sprzęgło skrzyni transferowej 4×4), moduł zawieszenia pneumatycznego (elektromagnesy i czujniki wysokości) | |
| 31 | 25 | 2003: Radio (B+), subwoofer, wzmacniacz radiowy nawigacyjny |
| 20 | 2004-2006: Radio (B+), subwoofer, wzmacniacz radiowy nawigacyjny | |
| 32 | 15 | 2003-2004: Czujniki monitora katalitycznego (CMS), solenoidy transmisyjne 2005-2006: Czujniki monitora katalitycznego (CMS), 6-biegowa skrzynia biegów (czujnik zapłonu), czujniki HEGO, cewka elektromagnetyczna odpowietrzająca kanistrów, cewka przekaźnika sprzęgła sprężarki klimatyzacji (VMV), cewka przekaźnika sprzęgła sprężarki klimatyzacji, CMCV, siłowniki VCT. |
| 33 | 20 | 2003-2004:Czujniki HEGO, regulator podciśnienia EGR (EVR), cewka zaworu wlotowego Manifold Tuning valve (IMTV), cewka zaworu odpowietrzającego kanistra, zawór zarządzania parą (VMV), cewka przekaźnika sprzęgła sprężarki klimatyzacji. |
| 34 | 20 | 2003: PCM, zawór elektromagnetyczny IAC (IAC), czujnik masowego przepływu powietrza (MAF), wtryskiwacze paliwa, przekaźnik pompy paliwa, wyłącznik pompy paliwa, silnik pompy paliwa |
| 15 | 2004: PCM, cewka elektromagnetyczna regulacji bezprądowego powietrza (IAC), czujnik przepływu powietrza masowego (MAF), wtryskiwacze paliwa 2005-2006: PCM, czujnik masowego przepływu powietrza (MAF), wtryskiwacze paliwa |
|
| 35 | 20 | Reflektory świateł drogowych, Zestaw wskaźników świateł drogowych |
| 36 | 10 | Lampy do holowania przyczepy światła obrysowe prawe/zatrzymujące |
| 37 | 20 | Punkt zasilania strefy ładunkowej |
| 38 | 25 | Silnik wycieraczki tylnej, pompa spryskiwacza (mycie tylnej szyby) |
| 39 | 20 | Punkty zasilania konsoli |
| 40 | 20 | Przekaźniki DRL, reflektory przeciwmgielne DRL, cewka przekaźnika reflektora DRL, przełącznik reflektora (reflektory), przełącznik wielofunkcyjny (przełącznik świateł mijania), BSM (przekaźnik reflektorów autolamp), cewka przekaźnika świateł drogowych, bezpiecznik 25 (światło mijania LH), bezpiecznik 23 (światło mijania RH). |
| 41 | 20 | Zapalniczka samochodowa, złącze diagnostyczne OBD II |
| 42 | 10 | Światła skrętu lewostronnego/zatrzymania przyczepy |
| 101 | 30 | Przekaźnik silnika rozrusznika, cewka silnika rozrusznika |
| 102 | 30 | Moc przełącznika zapłonu |
| 103 | 30 | Moduł ABS/AdvanceTrac® (silnik pompy) |
| 104 | 30 | Przekaźnik fotela trzeciego rzędu LH, przełącznik fotela trzeciego rzędu LH, silnik fotela trzeciego rzędu LH |
| 105 | 40 | 2003: Moduł podnośnika bramowego, Silniki elektrycznej klapy, Sterowanie płytami jezdnymi |
| 30 | 2004-2006: Moduł podnośnika bramowego, Silniki elektrycznej klapy, Sterowanie płytami jezdnymi | |
| 106 | 30 | Przekaźnik ładowania akumulatora przyczepy holowniczej, łącznik 7-przewodowy (ładowanie akumulatora) |
| 107 | 30 | Pomocniczy przekaźnik dmuchawy klimatyzacyjnej, pomocniczy silnik dmuchawy klimatyzacyjnej |
| 108 | 30 | Przełącznik silnikowy fotela pasażera, przełącznik lędźwiowy fotela pasażera i silnik |
| 109 | 30 | Wyłącznik lędźwiowy fotela kierowcy i silnik, moduł pamięci, lusterka pamięci zasilania, regulowany przełącznik pedałów i silnik |
| 110 | 30 | Elektrycznie wysuwane stopnie |
| 111 | 50 | Przekaźnik sprężarki zawieszenia powietrza, Sprężarka zawieszenia powietrza |
| 112 | 30 | Moduł ABS/AdvanceTrac® (zawory) |
| 113 | 30 | Silnik wycieraczki przedniej, pompa spryskiwacza (mycie szyby przedniej) |
| 114 | 40 | Przekaźnik ogrzewania tylnej szyby, kratka ogrzewania tylnej szyby, podgrzewane lusterka (bezpiecznik 8) |
| 115 | 30 | Moduł 4×4 (2003-2004), Transfer case shift motor, przekaźniki 4×4 (2005-2006) |
| 116 | 40 | Przekaźnik silnika dmuchawy przedniej, silnik dmuchawy przedniej |
| 117 | 30 | Przekaźnik fotela trzeciego rzędu RH, przełącznik fotela trzeciego rzędu RH, silnik fotela trzeciego rzędu RH |
| 118 | 30 | Moduł klimatyzacji fotela kierowcy i pasażera |
| 401 | 30 | Wyłącznik obwodu: Okna elektryczne (wyłącznik obwodu), Wyłącznik okna głównego, Silniki okienne, Wyłączniki okienne, Moduł Moonroof |
| Przekaźnik | ||
| R01 | rozrusznik | |
| R02 | Opóźnione akcesoria (bezpiecznik 22, CB 401, okna elektryczne, dach księżycowy, okna uchylne, radio, DVD (2003), moduł nawigacyjny, wzmacniacz anteny nawigacyjnej) | |
| R03 | Światło drogowe | |
| R04 | Ogrzewanie tylnej szyby (odszranianie tylnej szyby, ogrzewane lusterka zewnętrzne) | |
| R05 | Ładowanie akumulatora holowniczego przyczepy | |
| R06 | Dmuchawa przednia | |
| R201 | Lampa holownicza do ciągnięcia przyczep | |
| R202 | Lampa przeciwmgielna | |
| R203 | 2003-2004: PCM (bezpiecznik 32, bezpiecznik 33, bezpiecznik 34, przekaźnik pompy paliwa, pompa paliwa, solenoidy PCM i czujniki) 2005-2006: PCM (bezpiecznik 32, bezpiecznik 34, solenoidy i czujniki PCM) |
|
| R301 | Lampa cofania przyczepy | |
| R302 | 2003-2004: Regulacja prędkości obrotowej 2005-2006: Ogrzewany zawór PCV |
|
| R303 | Pompa paliwa | |
| R304 | Przekaźnik oszczędzania baterii (Lampy szyny dachowej, Lampy lustrzane, Lampa mapowa/kopułkowa, Lampa rękawiczkowa, Lampa bagażnika, Lampy kałużowe z lustrem zewnętrznym, Zestaw wskaźników (lampy wewnętrzne)). | |
| R305 | Klakson | |
Najczęściej szukane bezpieczniki
- Zapalniczka / OBD-II: pozycja 41, 20 A.
- Pompa paliwa: jej zabezpieczenie i sterowanie zmienia się między 2003-2004 a 2005-2006; w tabeli występują m.in. pozycje 9, 12 i przekaźnik R303.
- Pompa ABS: pozycja 103, 30 A; zawory ABS – pozycja 112, 30 A.
- Zawieszenie pneumatyczne: pozycja 111, 50 A dla sprężarki oraz dodatkowe obwody sterujące.
- Gniazda zasilania: m.in. pozycje 37 i 39, po 20 A.
Przy aucie z 2007 roku lub nowszym numeracja zmienia się ponownie, dlatego dalszej diagnostyki nie warto prowadzić według tej tabeli – właściwy jest wtedy Navigator 2007-2014.
