Lincoln Navigator 1999-2002 reprezentuje późniejszą część pierwszej generacji dużego SUV-a Lincolna. W porównaniu z debiutanckim Navigatorem 1998 zmieniły się nie tylko niektóre elementy wyposażenia, ale również część przypisań bezpieczników i przekaźników.
Od 1999 roku Navigator otrzymał mocniejszą odmianę silnika 5.4 V8, a w kolejnych latach pojawiały się m.in. nowe systemy komfortu i multimedia. Pod względem konstrukcyjnym auto nadal pozostawało bliskim krewnym Forda Expedition 1997-2002, jednak wyposażenie typowe dla Lincolna – zawieszenie pneumatyczne, pamięć foteli, rozbudowane audio czy dodatkowe moduły – powoduje różnice w instalacji.
W tabelach zaznaczone są różnice między rokiem 1999 a okresem 2000-2002. To istotne szczególnie przy układzie zawieszenia, systemach komfortowych, nawigacji i przekaźnikach wycieraczek.

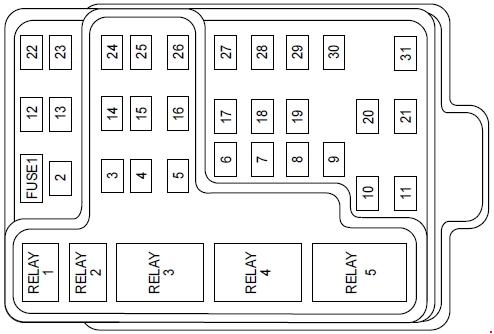

Panel bezpieczników w kabinie
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 25 | Audio |
| 2 | 5 | Zegar, komputer pokładowy, elektroniczna automatyczna regulacja temperatury (EATC), moduł sterowania układu napędowego (PCM), zestaw wskaźników, nawigacja (’00-’02) |
| 3 | 20 | Zapalniczki , złącze narzędzia skanującego OBD-II |
| 4 | 15 | ’99: Moduł automatycznych lamp, moduł zdalnego wprowadzania danych, lusterka, moduł pamięci, regulowane pedały, przełącznik zawieszenia pneumatycznego |
| 7.5 | 00-’02: moduł zdalnego wprowadzania danych, lusterka, moduł pamięci, regulowane pedały, fotel kierowcy, lusterka składane do zasilania | |
| 5 | 15 | Przekaźnik sprzęgła AC (’99), moduł regulacji prędkości, lampa cofania, moduł EVO (’99), przełącznik trybu klimatycznego (’99), przekaźnik światła do jazdy dziennej, system czujników cofania (’00-’02), automatyczna blokada (’00-’02), lusterko E/C (’00-’02), nawigacja (’00-’02) |
| 6 | 5 | zestaw wskaźników, komputer pokładowy, kompas, czujnik układu kierowniczego, cewka elektromagnetyczna zmiany biegów hamulca, moduł zawieszenia pneumatycznego, moduł GEM, podgrzewane lusterko (’00-’02), tylne odszranianie (’00-’02), system odwrotnego czujnika (’00-’02), automatyczne zwalnianie hamulca postojowego (’00-’02) |
| 7 | 5 | Przekaźnik dmuchawy klimatyzacji dodatkowej, dmuchawa konsoli |
| 8 | 5 | Radio (’99), moduł zdalnych wejść, telefon komórkowy, zegar, moduł GEM |
| 9 | – | Niewykorzystane |
| 10 | – | Niewykorzystane |
| 11 | 30 | Przekaźnik pompy spryskiwacza czołowego, przekaźnik pracy wycieraczki/przekaźnik parkowania, przekaźnik Hi/LO wycieraczki, silnik wycieraczki szyby przedniej, przekaźnik pompy spryskiwacza z tyłu |
| 12 | 15 | 00-’02: Przełącznik zawieszenia pneumatycznego |
| 13 | 20 | Przełącznik świateł stopu (lampy), lampa błyskowa rozwierna/zagrożeniowa, moduł regulacji prędkości |
| 14 | 15 | Wycieraczki tylne, Lampy płyty uruchamiającej, przekaźnik oszczędzania baterii, przekaźnik lamp wewnętrznych, przekaźnik opóźnienia działania akcesoriów (Power Windows, Flip Windows, Audio, Moonroof (’00-’02), Homelink (’00-’02)). |
| 15 | 5 | Wyłącznik lampy stopu, (regulacja prędkości, blokada zmiany biegów hamulca, ABS, wejścia modułów PCM), moduł GEM, blokada automatyczna (’00-’02), moduł zawieszenia powietrznego (’00-’02) |
| 16 | 20 | Reflektory (światła drogowe), zestaw wskaźników (wskaźnik świateł drogowych) |
| 17 | 10 | Podgrzewane lusterka/wskaźnik ogrzewania tylnej szyby |
| 18 | 5 | Oświetlenie instrumentu (zasilanie ściemniacza), zegar (ściemniacz), ekran nawigacyjny (’00-’02) |
| 19 | – | Niewykorzystane |
| 20 | 5 | Moduł audio, moduł zawieszenia powietrznego, moduł pamięci, moduł GEM, przełącznik zasięgu transmisji cyfrowej |
| 21 | 15 | Przekaźnik rozruchowy, bezpiecznik 20, cyfrowy przełącznik zasięgu transmisji (’00-’02) |
| 22 | 10 | Moduł poduszki powietrznej, EATC (’00-’01), przekaźnik dmuchawy EATC (’00-’01), bezpiecznik zasilania 7 (’00-’01), inteligentny moduł dezaktywacji poduszki powietrznej pasażera (’02) |
| 23 | 10 | Elektrochromowe lusterko, klimatyzacja pomocnicza, podgrzewane fotele, ładowanie akumulatora holowniczego przyczepy, lampa błyskowa Turn/Hazard Flasher, siłownik drzwi dmuchawy konsoli, przekaźnik sprzęgłowy 4×4 (’00-’02), moduł 4WABS (4WABS) (’00-’02). |
| 24 | 10 | ’99: Przełącznik trybu klimatyzacji (przekaźnik dmuchawy), EATC (przez bezpiecznik 7), przekaźnik dmuchawy EATC 02: Moduł EATC, przekaźnik dmuchawy/laserowy EATC, przełącznik wyboru sterowania klimatem, bezpiecznik zasilania 7 |
| 25 | 5 | ”99: Moduł 4 Wheel Anti-Lock Brake System (4WABS) |
| 26 | 10 | Prawe boczne światło mijania |
| 27 | 5 | Przekaźnik lampki przeciwmgielnej i wskaźnik lampki przeciwmgielnej |
| 28 | 10 | Lewe boczne światło mijania |
| 29 | 5 | Moduł Automatycznych lamp, przełącznik kontroli nadbiegu skrzyni biegów |
| 30 | 30 | Pasywny nadajnik antykradzieżowy, zestaw wskaźników, cewki zapłonowe, przekaźnik modułu sterującego układu napędowego |
| 31 | 10 | Tylny zintegrowany panel sterowania (Audio), odtwarzacz CD, telefon komórkowy |
| Przekaźnik | ||
| R1 | Lampa wewnętrzna | |
| R2 | Oszczędzanie baterii | |
| R3 | Ogrzewanie tylnej szyby | |
| R4 | One Touch Down Window | |
| R5 | Opóźnienie ACC | |

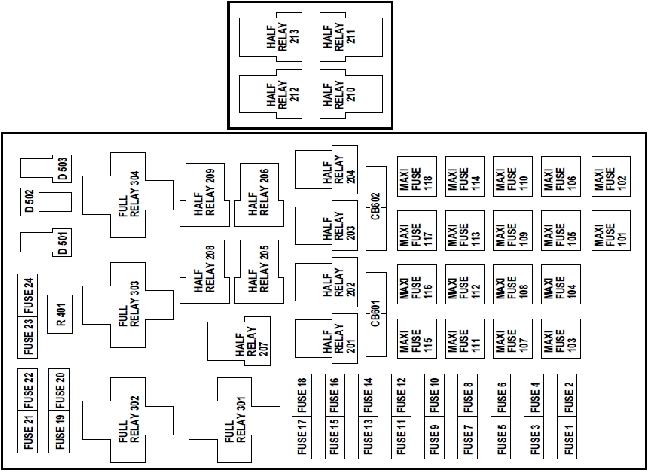

Skrzynka rozdziału mocy w komorze silnika
Jeżeli równolegle sprawdzasz schematy do Expeditiona pierwszej generacji, zwróć uwagę na rok produkcji i wyposażenie. Podstawowa architektura obu SUV-ów jest wspólna, ale Navigator ma własne obwody związane z wyposażeniem premium.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 25 | ’99: Punkt zasilania |
| 20 | 00-„02: Punkt zasilania | |
| 2 | 30 | Moduł sterowania zespołem napędowym |
| 3 | 30 | Światła główne/światła automatyczne |
| 4 | 25 | ’99: Punkt zasilania konsoli |
| 20 | 00-’02: Punkt zasilania konsoli | |
| 5 | 20 | Lampy cofania/parkowania przyczepy |
| 6 | 15 | Parki/automatyczne lampy, przedział pasażerski paszowy Bezpiecznik dla pasażerów 18 (’00-’02) |
| 7 | 20 | Klakson |
| 8 | 30 | Zamki do drzwi z napędem |
| 9 | 15 | Lampy do jazdy dziennej (DRL), lampy przeciwmgielne |
| 10 | 20 | Pompa paliwa |
| 11 | 20 | Pole alternatora |
| 12 | 10 | Wycieraczki tylne |
| 13 | 15 | 00-„02: sprzęgło klimatyzacyjne |
| 14 | – | Niewykorzystane |
| 15 | 10 | Lampy podestylacyjne |
| 16 | – | Niewykorzystane |
| 17 | 10 | Opóźniony dostęp (Audio, Moonroof (’99), Flip Windows (’00-’02)) |
| 18 | 15 | Moduł sterowania układu napędowego, wtryskiwacze paliwa, pompa paliwa, czujnik przepływu powietrza masowego |
| 19 | 10 | Światło stopu holowniczego przyczepy i światła skrętu w prawo |
| 20 | 10 | Światło stopu holowniczego przyczepy i światła skrętu w lewo |
| 21 | – | Niewykorzystane |
| 22 | – | Niewykorzystane |
| 23 | 15 | Moduł sterowania układu napędowego (’99), czujniki HEGO, odpowietrznik kanistrów, przekładnia (’00-’02), czujnik CMS (’00-’02) |
| 24 | 15 | ’99: Moduł sterowania układu napędowego, przekładnia, czujnik CMS |
| 101 | 30 | Ładowanie baterii holowniczych przyczepy |
| 102 | 50 | Moduł hamulca z blokadą czterech kół |
| 103 | 50 | Puszka przyłączeniowa Zasilanie akumulatora |
| 104 | 30 | 4×4 Shift Silnik i sprzęgło |
| 105 | 40 | Dmuchawa klimatyzacyjna z przodu |
| 106 | – | Niewykorzystane |
| 107 | 30 | Siedzenie pasażera z napędem mechanicznym, lędźwiowe siedzenie pasażera („00-’02”) |
| 108 | 30 | Elektryczny hamulec przyczepy |
| 109 | 50 | Sprężarka z zawieszeniem pneumatycznym |
| 110 | 30 | ’99: Dach księżycowy, okna uchylne i podgrzewane fotele 00-„02: podgrzewane fotele/CCS |
| 111 | 50 | Zasilanie akumulatora przełącznika zapłonu (obwody rozruchu i zasilania) |
| 112 | 30 | Pamięć (fotel kierowcy, regulowane pedały, lusterka), fotel lędźwiowy kierowcy (’00-’02) |
| 113 | 50 | 99: Zasilanie akumulatora przełącznika zapłonu (obwody zasilania i akcesoria) |
| 40 | 00-’02: Zasilanie akumulatora przełącznika zapłonu (obwody zasilania i akcesoria) | |
| 114 | 30 | Dmuchawa pomocnicza do klimatyzacji |
| 115 | – | Niewykorzystane |
| 116 | 40 | Rozmrażarka tylnego okna, podgrzewane lusterka |
| 117 | – | Niewykorzystane |
| 118 | – | Niewykorzystane |
| 601 | 30 | Wyłącznik obwodu: Opóźniony osprzęt (Power Windows, Flip Windows, Radio, Moonroof (’00-’02)) |
| 602 | – | Niewykorzystane |
| Przekaźnik | ||
| 201 | Lampa holownicza przyczepy | |
| 202 | Praca wycieraczek przednich | |
| 203 | Lampa cofania przyczepy | |
| 204 | Sprzęgło klimatyzacyjne | |
| 205 | 99: Klakson 00-’02: Tylna wycieraczka w dół |
|
| 206 | Lampa przeciwmgielna | |
| 207 | Pompa spryskiwacza czołowego | |
| 208 | ’99: Tylna pompa spryskiwacza 00-„02: Tylna pompa spryskiwacza |
|
| 209 | ’99: Wycieraczka przednia Hi/Lo 00-’02: Tylna wycieraczka do góry |
|
| 210 | ’99: Niewykorzystane | |
| 211 | ’99: Niewykorzystane | |
| 212 | ’99: Tylna wycieraczka do góry | |
| 213 | ’99: Tylna wycieraczka w dół | |
| 301 | Pompa paliwa | |
| 302 | Ładowanie baterii holowniczych przyczepy | |
| 303 | 00-„02: Przednia wycieraczka Hi/Lo | |
| 304 | Moduł sterowania zespołem napędowym | |
| 401 | Niewykorzystane | |
| Dioda | ||
| 501 | Moduł sterowania zespołem napędowym | |
| 502 | Sprzęgło klimatyzacyjne | |
| 503 | 00-’02: Automatyczne zwalnianie hamulca postojowego | |
Najczęściej szukane bezpieczniki
- Zapalniczka / OBD-II: panel kabiny, pozycja 3, 20 A.
- Pompa paliwa: przekaźnik 301 w skrzynce rozdziału mocy.
- Zawieszenie pneumatyczne: kilka obwodów zmienia przypisanie między 1999 a 2000-2002.
- Radio / nawigacja: część obwodów znajduje się w panelu kabiny i różni się zależnie od wyposażenia.
Jeśli szukasz instalacji nowszej generacji, od rocznika 2003 obowiązuje inny układ – zobacz Lincoln Navigator 2003-2006. Dla starszego, jednorocznego wariantu pozostaje osobna rozpiska Navigatora 1998.
