Lincoln MKX (2016-2018) – bezpieczniki schemat

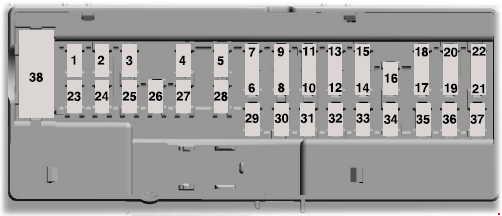

Skrzynka bezpiecznikowa przedziału pasażerskiego

Numer A Funkcja
1 10 16: Oświetlenie postojowe (schowek na rękawiczki, próżność, kopuła), cewka przekaźnika oszczędzającego baterie, cewka przekaźnika drugiego rzędu łatwa do złożenia
2 7.5 Fotele z pamięcią, lędźwiowe, lusterka mocy (’16), moc logiczna modułu siedzenia kierowcy
3 20 Odblokowanie drzwi kierowcy
4 5 Nieużywane (zapasowe)
5 20 Wzmacniacz subwoofera
6 10 Ładowarka USB
7 10 Nieużywane (zapasowe)
8 17- 18: przekaźnik dźwiękowy
9 10 Moduł systemu rozrywki na tylnym siedzeniu, identyfikator kamery 360
10 5 Klawiatura, zasilanie logiczne modułu Power liftgate, moduł Handsfree liftgate, moduł MyLincoln (’16), moduł SYNC 3 (’17-’18), wbudowany modem (’18)
11 5 17- 18: Moduł z czujnikami kombinowanymi
12 7.5 Moduł kontroli klimatu, moduł zmiany biegów (’17-’18)
13 7.5 Moduł sterujący kolumny kierownicy, moduł Smart datalink (gateway)
14 10 17- 18: Rozbudowany moduł mocy – moc
15 10 Moc łącza danych
16 15 Nieużywane (zapasowe)
17 5 Nieużywane (zapasowe)
18 5 16: Przełącznik zapłonu, przełącznik uruchamiania przycisku, cewka elektromagnetyczna z blokadą klucza
19 7.5 17- 18: Moduł mocy rozszerzonej – Uruchomienie/uruchomienie
20 7.5 Moc logiczna układu kierowniczego z aktywnym przednim układem kierowniczym
21 5 Czujnik wilgotności i temperatury w samochodzie
22 5 Czujnik klasyfikacji użytkownika
23 10 Opóźnione akcesoria (logika falownika, logika księżycowa, zasilanie przełącznika okna kierowcy), wyświetlacz głowic w górę (’16), moduł zmiany biegów (’16), kamera przednia (’16), moduł kamery 360 (’16).
24 20 Centralny zamek odblokowujący
25 30 Drzwi kierowcy (okno, lustro), moduł drzwi kierowcy, wskaźnik blokady drzwi kierowcy, oświetlenie wyłącznika blokady kierowcy
26 30 Drzwi wejściowe dla pasażerów (okno, lusterko), Moduł drzwi wejściowych dla pasażerów, Wskaźnik zamka przedniego dla pasażerów, Oświetlenie przedniego przełącznika dla pasażerów (okno, zamek)
27 30 Szyberdach
28 20 Wzmacniacz
29 30 Tylne drzwi boczne kierowcy – inteligentne okno
30 30 Tylne drzwi boczne dla pasażerów – inteligentne okno
31 15 Nieużywane (zapasowe)
32 10 Moduł globalnego systemu pozycjonowania (’16), wyświetlacz Centerstack (’16), sterowanie głosem (SYNC), moduł radiostacji, moduł bramy multimedialnej (’16)
33 20 Radio
34 30 Szyna rozruchowa (bezpiecznik 19, 20, 21, 22, 35, 36, 37, wyłącznik automatyczny 38)
35 5 16: Moduł kontroli ograniczeń
36 15 Lusterko wsteczne z automatycznym ściemnianiem, podgrzewane siedzenie (’16), moduł świateł drogowych/pasów odjazdowych, moduł logiki ogrzewania tylnego siedzenia, moduł zawieszenia
37 20 16: podgrzewany moduł koła kierownicy (bez aktywnego przedniego układu kierowniczego)
38 30 Tylne szyby elektryczne, Oświetlenie tylnych okien

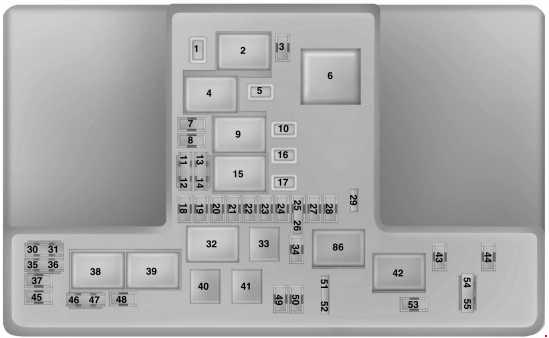

Skrzynka bezpiecznikowa komory silnika

Numer A Funkcja
1 30 Składanie drugiego rzędu siedzeń
3 15 Wycieraczka tylna, czujnik deszczu
5 20 Punkt zasilania 3 – tył konsoli
7 20 Moduł sterujący układu napędowego – moc pojazdu 1
8 20 Moduł sterujący układu napędowego – moc pojazdu 2
10 20 16″17: Punkt zasilania 1 – przód kierowcy
18: Punkt zasilania 5 – pojemnik główny
11 15 Moduł sterujący układu napędowego – moc pojazdu 4
12 15 Moduł sterujący układu napędowego – moc pojazdu 3
13 Nieużywane
14 Nieużywane
16 20 Punkt zasilania 2 – pojemnik na konsolę
17 20 Punkt zasilania 4 – przedział bagażowy
18 20 RH Światło główne HID
19 10 Elektroniczne wspomaganie układu kierowniczego wspomagania rozruchu
20 10 Oświetlenie do uruchamiania/uruchamiania
21 15 Moc logiczna pompy oleju przekładniowego (start/stop)
22 10 Cewka elektromagnetyczna sprzęgła klimatyzatora
23 15 16: Run-start 6, system informacji o martwych punktach, kamera cofania, tempomat adaptacyjny, wyświetlacz Heads-up, moduł jakości napięcia (start/stop), kamera przednia dzielona, moduł kamery przedniej dzielonej perspektywy
17- 18: Kamera przednia dzielona, kamera tylna, moduł kamery przednia dzielona, siłownik zmiany biegów
24 10 Nieużywane (zapasowe)
25 10 Układ przeciwblokujący uruchamiania hamulców typu „run-start
26 10 Moduł sterujący układu napędowego rozruchu rozruchu
27 Nieużywane
28 10 Pompa spryskiwacza tylnego
29 Nieużywane
30 Nieużywane
31 Nieużywane
34 15 Zwolnienie schowka na rękawice
35 Nieużywane
36 Nieużywane
37 10 Power transfer unit fan
43 10 Łatwe zwalnianie fotela w drugim rzędzie, łatwe składanie fotelika
44 20 LH Światło główne HID
45 Nieużywane
46 Nieużywane
47 Nieużywane
48 Nieużywane
49 Nieużywane
50 20 Klakson
51 Nieużywane
52 Nieużywane
53 10 16-„17: Wielokontraktowe siedzenia
54 10 Wyłącznik hamulca
55 10 ALT sensor
Przekaźnik
2 rozrusznik
4 Silnik dmuchawy
6 Nieużywane
9 Moduł sterujący układu napędowego
15 Run-start
32 Wentylator elektroniczny 1
33 Sprzęgło klimatyzacyjne
38 Wentylator elektroniczny 2
39 Wentylator elektryczny 3
40 Klakson
41 Nieużywane
42 Pompa paliwa
86 Nieużywane

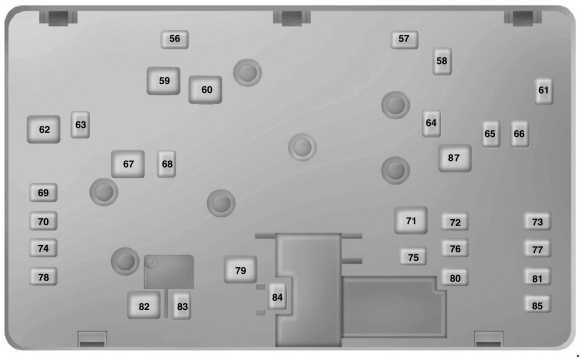

Numer A Funkcja
56 Nieużywane
57 20 18: Punkt zasilania 1 – przód kierowcy
58 30 Dopływ paliwa do pompy paliwowej
59 40 Wentylator elektroniczny 3
60 40 Wentylator elektroniczny 1
61 Nieużywane
62 50 Moduł sterowania nadwozia 1
63 25 Wentylator elektroniczny 2
64 20 Spryskiwacz reflektora
65 20 Podgrzewane siedzenie przednie
66 15 17- 18: Ogrzewanie wycieraczek
67 50 Moduł sterowania nadwozia 2
68 40 Podgrzewana szyba tylna
69 30 Zawory układu przeciwblokującego
70 30 Miejsce dla pasażerów
71 50 Aktywne kierowanie przednie
72 20 Pompa oleju przekładniowego (start/stop)
73 20 Podgrzewane tylne siedzenia
74 30 Moduł siedzenia kierowcy
75 25 Silnik wycieraczki 1
76 30 Moduł podnośnika mocy
77 30 Moduł gniazda klimatyzacji
78 40 Moduł oświetlenia przyczepy
79 40 Silnik dmuchawy
80 25 Silnik wycieraczki 2
81 40 Przetwornica 110 V
82 Nieużywane
83 20 TRCM (iShifter)
84 30 Cewka zapłonowa
85 30 16: Dach Vista
87 60 Pompa układu przeciwblokującego
