Mercury Sable czwartej generacji z lat 2000-2005 przeszedł kilka zmian w instalacji elektrycznej. Największe różnice dotyczą roczników 2000-2003 oraz 2004-2005, dlatego w tabelach zachowano powtarzające się numery pozycji z osobnymi wartościami i funkcjami. Nie należy ich traktować jako duplikatów.
Samochód ma skrzynkę rozdzielczą w komorze silnika oraz panel bezpieczników w kabinie. Obsada części pozycji zależy dodatkowo od silnika Vulcan lub Duratec, wersji FFV, nadwozia sedan / kombi i rynku. Dla wcześniejszej generacji zobacz Mercury Sable 1996-1999, a dla późniejszego modelu Mercury Sable 2008-2009.

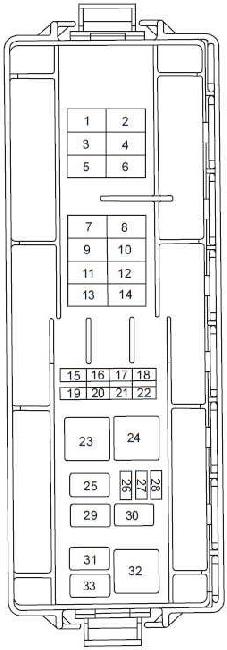

Skrzynka bezpieczników w komorze silnika
Power Distribution Box zawiera bezpieczniki dużej mocy i przekaźniki silnika, ABS, wentylatorów chłodnicy, pompy paliwa, wycieraczek, alternatora i klimatyzacji. W 2004-2005 zmieniono m.in. układ zabezpieczeń wentylatorów oraz część obwodów reflektorów.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 60 | Zasilanie skrzynki bezpieczników w kabinie |
| 2 | 30 | Przekaźnik PCM |
| 3 | 60 | Zasilanie skrzynki bezpieczników w kabinie |
| 4 | 10 | 2000-2003: niewykorzystane. 2004-2005: wyłącznik obwodu niskiego biegu wentylatora chłodnicy |
| 5 | 40 | 2000-2003: niewykorzystane. 2004-2005: główny wentylator chłodnicy |
| 6 | – | Niewykorzystane |
| 7 | 40 | Przekaźnik rozrusznika, stacyjka |
| 8 | 20 | 2000-2002: przekaźnik wersji eksportowej / tylne światła przeciwmgielne. 2003-2005: niewykorzystane |
| 9 | 40 | 2000-2003: przekaźniki wentylatorów chłodnicy |
| 9 | 20 | 2004-2005: wentylator chłodnicy po stronie pasażera |
| 10 | 20 | 2000-2003: niewykorzystane. 2004-2005: wentylator chłodnicy po stronie kierowcy |
| 11 | 20 | 2000-2001: przekaźnik układu Thermactor – tylko FFV. 2002: niewykorzystane |
| 11 | 50 | 2003-2005 sedan: ogrzewanie tylnej szyby |
| 12 | – | Niewykorzystane |
| 13 | 40 | Pompa modułu ABS |
| 14 | – | Niewykorzystane |
| 15 | 20 | Elektrozawory modułu ABS |
| 16 | 20 | Przekaźnik pompy paliwa |
| 17 | 20 | 2000-2001: tylny moduł sterujący, zmieniarka CD, telefon. 2002-2003: port telefonu. 2004-2005: CD |
| 18 | – | 2000: niewykorzystane |
| 18 | 20 | 2001-2003: zapalniczka |
| 18 | 10 | 2004-2005 Vulcan: przekaźnik sprzęgła A/C i podtrzymanie PCM. Duratec: niewykorzystane |
| 19 | 15 | 2000-2003: prawy reflektor. 2004-2005: niewykorzystane |
| 20 | – | Niewykorzystane |
| 21 | 15 | 2000-2003: lewy reflektor. 2004-2005: niewykorzystane |
| 22 | 10 | Duratec: przekaźnik sprzęgła klimatyzacji, podtrzymanie pamięci PCM |
| 22 | 5 | Vulcan: podgrzewany zawór PCV |
| 23 | – | Przekaźnik rozrusznika |
| 24 | – | Przekaźnik niskiego biegu wentylatora chłodnicy |
| 25 | – | Przekaźnik prędkości wycieraczek |
| 26 | 30 | 2000: alternator |
| 26 | 10 | 2001-2005: alternator |
| 27 | 5 | Tylny moduł sterujący, antena |
| 28 | 15 | Obwód sond HEGO, elektrozawór zmiany biegów, zawór pochłaniacza par paliwa, przekaźnik sprzęgła A/C, w 2000-2001 także układ Thermactor |
| 29 | – | Przekaźnik parkowania wycieraczek |
| 30 | – | Przekaźnik pompy paliwa |
| 31 | – | Przekaźnik zasilania PCM |
| 32 | – | Przekaźnik wysokiego biegu wentylatora chłodnicy |
| 33 | – | Przekaźnik sprzęgła klimatyzacji |

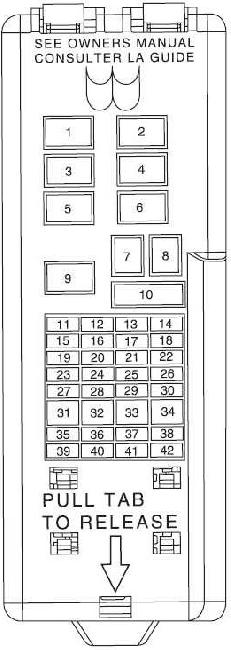

Skrzynka bezpieczników w kabinie
Panel kabinowy znajduje się pod deską rozdzielczą po lewej stronie kierownicy, w pobliżu pedału hamulca. W latach 2004-2005 producent wyraźnie zmienił część obsady, dlatego wiele numerów w tabeli występuje dwukrotnie z osobnym opisem rocznikowym.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 7 | 40 | 2000-2003: ogrzewanie tylnej szyby |
| 7 | 20 | 2004-2005: ogrzewanie tylnej szyby |
| 8 | 40 | Silnik dmuchawy |
| 10 | 30 | Wyłącznik automatyczny: elektryczne fotele, opóźnione zasilanie akcesoriów, regulowane pedały – do 2004 |
| 11 | 15 | 2000-2003: ICP, tylna wycieraczka, przedni spryskiwacz, telefon, podświetlenie przełącznika pasażera, GEM |
| 11 | 10 | 2004-2005: prawy reflektor |
| 12 | 10 | 2000-2003: podgrzewane lusterka, przełącznik ogrzewania tylnej szyby |
| 12 | 15 | 2004-2005: światła drogowe |
| 13 | 20 | 2000-2003: zapalniczka; w 2000 także dodatkowe gniazdo zasilania |
| 13 | – | 2004-2005: niewykorzystane |
| 14 | – | Niewykorzystane |
| 15 | 30 | 2000-2003: silnik przednich wycieraczek |
| 15 | 10 | 2004-2005: lewy reflektor |
| 16 | 15 | 2000-2003: zasilanie przerywacza i GEM, ICP, pamięć RCC, zestaw wskaźników |
| 16 | 10 | 2004-2005: światła przeciwmgielne |
| 17 | 15 | Światła STOP, wyłącznik tempomatu |
| 18 | 15 | 2000-2003: niewykorzystane. 2004-2005: światła postojowe, podświetlenie PWM, autolamp |
| 19 | 10 | 2000-2003: niewykorzystane. 2004-2005: podgrzewane lusterka, kontrolka ogrzewania tylnej szyby |
| 20 | 10 | 2000-2003: niewykorzystane. 2004-2005: układ poduszek powietrznych / OCS |
| 21 | 15 | 2000-2003: niewykorzystane. 2004-2005: czujnik położenia skrzyni biegów |
| 22 | 20 | 2000-2003: siłownik otwierania bagażnika, przekaźniki zamków |
| 22 | 15 | 2004-2005: pompa przedniego spryskiwacza, lusterko elektrochromatyczne, kompas, zestaw wskaźników RUN/ACC, logika ICP, tylna wycieraczka i spryskiwacz w kombi |
| 23 | 10 | 2000-2003: moduł poduszki powietrznej, transponder PATS |
| 23 | 30 | 2004-2005: silnik przednich wycieraczek |
| 24 | 15 | 2000-2003: przednie światła przeciwmgielne, przekaźniki wersji eksportowej 2000-2002. 2004-2005: niewykorzystane |
| 25 | 2 | 2000-2003: przekaźnik PCM; w 2002-2003 także przekaźnik pompy paliwa |
| 25 | 20 | 2004-2005: gniazdo zasilania |
| 26 | 10 | 2000-2003: lusterka, antena elektryczna, moduł impulsowy, oświetlenie bagażnika, oszczędzanie akumulatora |
| 26 | 20 | 2004-2005: centralny zamek, otwieranie klapy w kombi / bagażnika w sedanie |
| 27 | 10 | 2000-2003: wskaźniki i lampki ostrzegawcze, ICP, czujnik FFV, GEM. 2004-2005: ABS, tempomat, kontrola trakcji, blokada zmiany biegów, sterowanie manualną klimatyzacją, siłownik klapy mieszającej, cewka odszraniania |
| 28 | 10 | 2000-2003: cewka przekaźnika dmuchawy, logika EATC, lampki kałużowe w 2002-2003 |
| 28 | 15 | 2004-2005: kierunkowskazy i światła awaryjne |
| 29 | 15 | 2000-2003: autolamp, światła postojowe w 2002-2003, PWM, włącznik świateł |
| 29 | 20 | 2004-2005: zapalniczka |
| 30 | 15 | 2000-2003: klakson, złącze OBD-II |
| 30 | 10 | 2004-2005: oświetlenie, oszczędzanie akumulatora, lusterka, oświetlenie bagażnika, antena elektryczna i moduł impulsowy w kombi |
| 31 | 10 | 2000-2003: niewykorzystane. 2004-2005: cewka przekaźnika dmuchawy, EATC, cewka przekaźnika lampek kałużowych |
| 32 | 10 | 2000-2003: ABS, DRL, tempomat, kontrola trakcji, sterowanie ogrzewaniem i klimatyzacją, siłownik klapy mieszającej, blokada zmiany biegów; w 2002-2003 także cewka przekaźnika ogrzewania tylnej szyby |
| 32 | 10 | 2004-2005: zestaw wskaźników, moduł Flex Fuel, logika ICP, PATS / GEM, kompas |
| 33 | 15 | 2000-2003: niewykorzystane. 2004-2005: światła awaryjne, zasilanie zestawu wskaźników, ICP, EATC |
| 34 | 5 | 2000-2003: niewykorzystane. 2004-2005: logika GEM |
| 35 | 10 | 2000-2003: niewykorzystane. 2004-2005: podświetlenie, w 2005 także lampka popielniczki |
| 36 | 15 | 2000-2003: kierunkowskazy, światła awaryjne |
| 36 | 2 | 2004-2005: przekaźnik PCM, przekaźnik pompy paliwa, sprzęgło klimatyzacji |
| 37 | 15 | 2000-2003: czujnik położenia skrzyni biegów |
| 37 | 25 | 2004-2005: autolamp, DRL, przełącznik świateł mijania / drogowych, włącznik świateł |
| 38 | 5 | 2000-2003: przełącznik Park/Neutral GEM |
| 38 | 15 | 2004-2005: klakson, złącze diagnostyczne OBD-II |
| 39 | – | Niewykorzystane |
| 40 | – | Niewykorzystane |
| 41 | – | Niewykorzystane |
| 42 | – | Niewykorzystane |
| 1 | – | Przekaźnik opóźnionego zasilania akcesoriów |
| 2 | – | Przekaźnik automatycznego opuszczania szyby kierowcy |
| 3 | – | Przekaźnik silnika dmuchawy |
| 4 | – | Przekaźnik oświetlenia |
| 5 | – | Niewykorzystany przekaźnik |
| 6 | – | Niewykorzystany przekaźnik |
| 9 | – | Przekaźnik ogrzewania tylnej szyby |
Najczęściej sprawdzane obwody
Pompa paliwa: w skrzynce silnikowej pozycja 16 ma 20 A, a przekaźnik pompy paliwa znajduje się pod numerem 30. W rocznikach 2002-2003 obwód sterujący jest dodatkowo związany z pozycją 25 w kabinie.
Zapalniczka: w latach 2001-2003 występuje także zabezpieczenie pozycji 18, 20 A w skrzynce silnikowej, a w panelu kabinowym pozycja 13 ma 20 A w wersjach 2000-2003. W latach 2004-2005 zapalniczkę zabezpiecza pozycja 29, 20 A w kabinie.
OBD-II: dla 2000-2003 jest to pozycja 30, 15 A w kabinie. W latach 2004-2005 złącze diagnostyczne jest pod pozycją 38, 15 A.
Przednie wycieraczki: pozycja 15, 30 A w latach 2000-2003 oraz pozycja 23, 30 A w latach 2004-2005.
ABS: główne zabezpieczenie pompy to pozycja 13, 40 A w skrzynce silnikowej, a elektrozawory modułu ABS zabezpiecza pozycja 15, 20 A.
FAQ – Mercury Sable 2000-2005
Dlaczego ten sam numer bezpiecznika pojawia się kilka razy?
W trakcie produkcji zmieniano wartości i przypisania wielu pozycji. Powtarzające się wiersze dotyczą różnych roczników, silników lub wersji wyposażenia i zostały pozostawione celowo.
Gdzie jest bezpiecznik OBD-II?
W latach 2000-2003 sprawdź pozycję 30, 15 A w kabinie. W rocznikach 2004-2005 odpowiada za złącze OBD-II pozycja 38, 15 A.
Gdzie jest przekaźnik pompy paliwa?
W skrzynce komory silnika jest to pozycja 30. Zabezpieczenie obwodu pompy paliwa znajduje się pod pozycją 16, 20 A.
Czy tabela z Forda Taurusa pasuje do Mercury Sable 2000-2005?
Sable jest blisko spokrewniony z Fordem Taurusem 2000-2007, ale nie należy kopiować numeracji bez sprawdzenia rocznika. W obu modelach występowały zmiany instalacji, silników i wyposażenia, które wpływają na obsadę skrzynek.
Czy tabela 2004-2005 pasuje do Sable z 2001 roku?
Nie. Zmieniono m.in. zabezpieczenia reflektorów, wentylatorów chłodnicy, zapalniczki, wycieraczek i części obwodów sterowania nadwoziem.
