Mercury Tracer trzeciej generacji był produkowany w latach 1997-1999 jako sedan i kombi na rynek północnoamerykański. Model jest blisko spokrewniony z północnoamerykańskim Fordem Escortem, ale w obrębie samego Tracera występują różnice między rocznikiem 1997 a samochodami 1998-1999.
W aucie są dwa główne zespoły zabezpieczeń: panel bezpieczników pod deską rozdzielczą po stronie kierowcy oraz skrzynka wysokoprądowa w komorze silnika. Przy wymianie bezpieczników warto sprawdzać nie tylko numer pozycji, ale także rocznik i opis na pokrywie skrzynki.
Skrzynka bezpieczników w kabinie

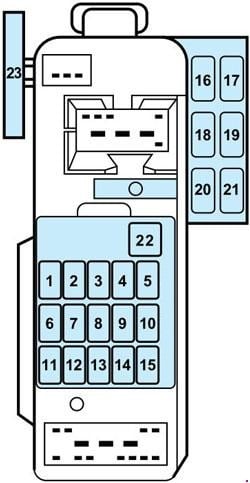

Panel znajduje się pod deską rozdzielczą, po lewej stronie kierownicy. Poniższy schemat pokazuje pełne rozmieszczenie pól – bez dodatkowych opisów zasłaniających sam układ.
Mercury Tracer 1997 – bezpieczniki w kabinie
| Pozycja | Oznaczenie | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|---|
| 1 | STOP | 15 A | Światła STOP i blokada zmiany biegów. |
| 2 | TAIL | 15 A | Podświetlenie zestawu wskaźników, oświetlenie tablicy rejestracyjnej, światła postojowe, obrysowe i tylne oraz podświetlenie radia i klimatyzacji. |
| 3 | SUN ROOF | – | Pozycja niewykorzystana w tabeli producenta. |
| 4 | ASC | 10 A | Tempomat. |
| 5 | – | – | Nieużywany. |
| 6 | DOOR LOCK | 30 A | Elektryczne zamki drzwi. |
| 7 | HORN | 15 A | Klakson. |
| 8 | AIR COND | 15 A | Klimatyzacja i sprzęgło sprężarki. |
| 9 | METER | 10 A | Światła cofania, Shift-Lock, wskaźniki, tempomat, kierunkowskazy i sygnał pozostawionego kluczyka. |
| 10 | WIPER | 20 A | Przednie wycieraczki i spryskiwacz. |
| 11 | R. WIPER | 10 A | Tylna wycieraczka i spryskiwacz. |
| 12 | HAZARD | 15 A | Światła awaryjne i kierunkowskazy. |
| 13 | ROOM | 10 A | Zegar, oświetlenie wnętrza i bagażnika, sygnał pasów oraz zasilanie pamięci radia. |
| 14 | ENGINE | 15 A | Układ sterowania silnikiem. |
| 15 | MIRRORS | 5 A | Elektryczne lusterka. |
| 16 | – | – | Nieużywany. |
| 17 | – | – | Nieużywany. |
| 18 | FOG | 10 A | Światła do jazdy dziennej / światła przeciwmgielne. |
| 19 | – | – | Nieużywany. |
| 20 | CIGAR | 20 A | Zapalniczka / gniazdo zasilania. |
| 21 | RADIO | 15 A | Radio Premium Sound. |
| CB | POWER WINDOW | 30 A | Wyłącznik automatyczny elektrycznych szyb. |
Mercury Tracer 1998-1999 – bezpieczniki w kabinie
| Pozycja | Oznaczenie | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|---|
| 1 | STOP | 15 A | Światła STOP i Shift-Lock. |
| 2 | TAIL | 15 A | Podświetlenie zestawu wskaźników, tablica rejestracyjna, światła postojowe, obrysowe i tylne. |
| 3 | – | – | Nieużywany. |
| 4 | ASC | 10 A | Tempomat. |
| 5 | – | – | Nieużywany. |
| 6 | DOOR LOCK | 30 A | Elektryczne zamki drzwi. |
| 7 | HORN | 15 A | Klakson. |
| 8 | AIR COND | 15 A | Ogrzewanie / klimatyzacja i ABS. |
| 9 | METER | 10 A | Światła cofania, sterowanie silnikiem, zestaw wskaźników, ogrzewanie tylnej szyby, Shift-Lock, sygnał ostrzegawczy i kierunkowskazy. |
| 10 | WIPER | 20 A | Wycieraczki i spryskiwacz oraz przekaźnik dmuchawy. |
| 11 | R. WIPER | 10 A | DRL oraz tylna wycieraczka i spryskiwacz w kombi. |
| 12 | HAZARD | 15 A | Światła awaryjne. |
| 13 | ROOM | 10 A | Sterowanie silnikiem, RAP, radio, Shift-Lock, oświetlenie wnętrza, rozruch i sygnał ostrzegawczy. |
| 14 | ENGINE | 15 A | Poduszki powietrzne, sterowanie silnikiem i czujnik TR. |
| 15 | MIRRORS | 5 A | Elektryczne lusterka, radio i RKE. |
| 16 | FUEL INJ | 10 A | Podgrzewane sondy lambda HO2S i czujnik przepływu EVAP. |
| 17 | – | – | Nieużywany. |
| 18 | FOG | 10 A | Światła przeciwmgielne i DRL. |
| 19 | AUDIO | 15 A | Wzmacniacz Premium Sound i zmieniarka CD. |
| 20 | CIGAR | 20 A | Zapalniczka / gniazdo zasilania. |
| 21 | RADIO | 15 A | Radio. |
| 22 | P. WINDOW | 30 A CB | Elektryczne szyby. |
| 23 | BLOWER | 30 A CB | Dmuchawa ogrzewania / klimatyzacji. |
Skrzynka bezpieczników w komorze silnika

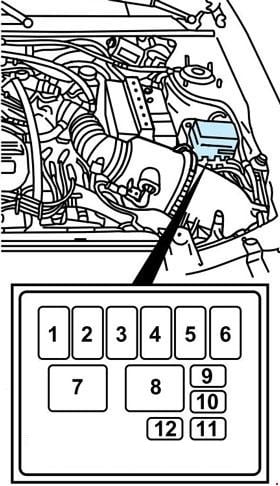

Skrzynka wysokoprądowa znajduje się przy akumulatorze. Na schemacie widać wszystkie pozycje 1-12 i przekaźnik reflektorów.
| Pozycja | Oznaczenie | 1997 | 1998-1999 | Chroniony obwód / funkcja |
|---|---|---|---|---|
| 1 | FUEL INJ | 30 A | 30 A | Wtrysk, sterowanie silnikiem, poduszki powietrzne / alternator zależnie od rocznika. |
| 2 | DEFOG | 30 A | 30 A | Ogrzewanie tylnej szyby. |
| 3 | MAIN | 100 A | 100 A | Główne zabezpieczenie instalacji. |
| 4 | BTN | 40 A | 40 A | Zasilanie głównych obwodów kabiny / awaryjnych. |
| 5 | ABS | 60 A | 60 A | Główne zasilanie ABS. |
| 6 | COOLING FAN | 40 A | 40 A | Wentylator chłodnicy / moduł CCRM. |
| 7 | HEAD | przekaźnik | przekaźnik | Przekaźnik reflektorów. |
| 8 | – | – | – | Nieużywany. |
| 9 | OBD II | 10 A | 10 A | Gniazdo diagnostyczne DLC i zestaw wskaźników. |
| 10 | FUEL PUMP | 20 A | 30 A | Pompa paliwa / sterowanie silnikiem. |
| 11 | HEAD RH | 20 A | 10 A | Prawy reflektor. |
| 12 | HEAD LH | 20 A | 10 A | Lewy reflektor. |
Najczęściej sprawdzane obwody
| Urządzenie | Pozycja | Amperaż [A] | Lokalizacja |
|---|---|---|---|
| Zapalniczka / gniazdo 12 V | 20 CIGAR | 20 A | Kabina |
| Pompa paliwa | 10 FUEL PUMP | 20 A – 1997 / 30 A – 1998-1999 | Komora silnika |
| OBD-II | 9 OBD II | 10 A | Komora silnika |
| Przednie wycieraczki | 10 WIPER | 20 A | Kabina |
| Klakson | 7 HORN | 15 A | Kabina |
| ABS | 5 ABS | 60 A | Komora silnika |
Powiązane modele
Jeśli masz wcześniejszą generację, zobacz Mercury Tracer 1991-1996 – ma inne skrzynki i inne przypisanie bezpieczników.
Tracer 1997-1999 jest konstrukcyjnie blisko związany z północnoamerykańskim Fordem Escort 1997-2002 / Escort ZX2 1998-2003. To sensowne porównanie przy diagnostyce instalacji, ale wartości bezpieczników trzeba zawsze sprawdzać dla konkretnego modelu i rocznika.
