Peugeot 307 CC (2003-2004) – bezpieczniki, schemat i lokalizacja

Opublikowano:  | Aktualizacja:  | Autor:

Peugeot 307 CC pojawił się w sprzedaży jesienią 2003 roku. Dlatego oznaczenie tego układu wyłącznie jako „2004” jest zbyt wąskie: instrukcje producenta z 22.09.2003, 15.12.2003 i 30.08.2004 pokazują tę samą podstawową architekturę skrzynek, ale różnią się obsadą kilku bezpieczników dodatkowych na pokrywie skrzynki kabinowej. Poniższe zestawienie obejmuje wczesny Peugeot 307 CC z lat 2003-2004.

Skrzynka w kabinie znajduje się w dolnej części deski rozdzielczej. Druga skrzynka znajduje się w komorze silnika obok akumulatora. W 2005 roku 307 CC otrzymał inny układ bezpieczników, dlatego późniejszych wersji nie należy identyfikować według tabel z tej strony.

Spis treści:

Najczęściej szukane bezpieczniki Peugeot 307 CC 2003-2004

Obwód Bezpiecznik
Przednie gniazdo 12 V F7 – 30 A
Tylne gniazdo 12 V F10 – 15 A
Zapalniczka F12 – 10 A
Sterownik składanego dachu F11 – 20 A
Pompa składanego dachu F28 – 40 A oraz Maxi F6 – 60 A
Elektryczne szyby przednie F4 – 15 A i F9 – 30 A
Elektryczne szyby tylne F15 – 30 A
Ogrzewana tylna szyba F26 – 30 A
Pompa paliwa F2 w komorze silnika – 15 A
Klakson F13 w komorze silnika – 15 A
Wycieraczki przedniej szyby F17 w komorze silnika – 30 A

Skrzynka bezpieczników w kabinie

Dostęp uzyskuje się po otwarciu pokrywy w dolnej części deski rozdzielczej. Producent stosował dodatkowe bezpieczniki na górnej części pokrywy skrzynki, dlatego przy diagnozie dachu, podgrzewania siedzeń, systemu JBL lub pałąków bezpieczeństwa trzeba sprawdzić również tę część.

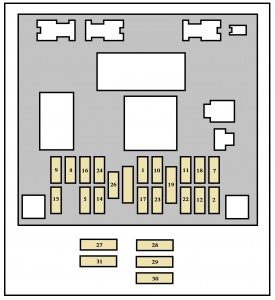

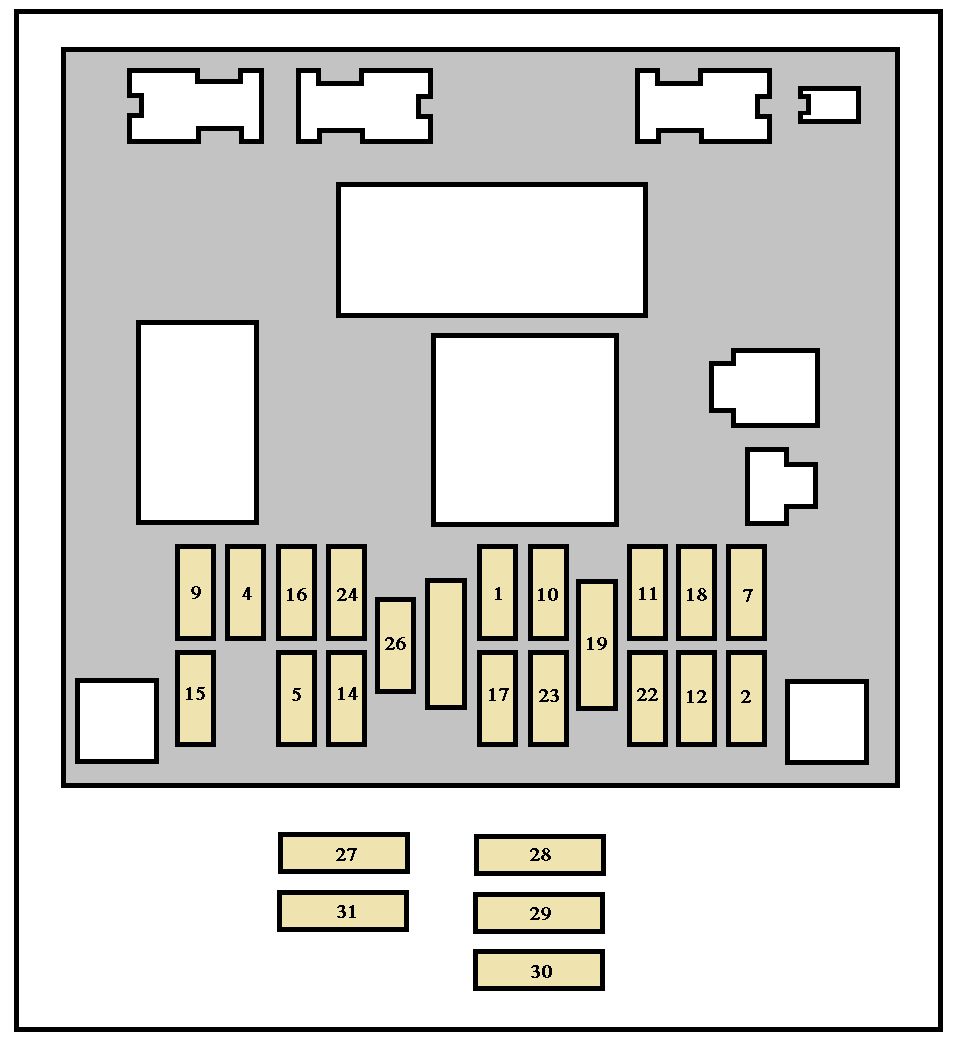

Peugeot 307 CC 2003-2004 - prosty schemat rozmieszczenia bezpieczników w skrzynce kabinowej
Peugeot 307 CC 2003-2004 – prosty schemat techniczny skrzynki bezpieczników w kabinie.
PozycjaAmperaż [A]Chroniony obwód / funkcja
F1 10 A Tylne światło przeciwmgielne
F2 – Niewykorzystany
F4 15 A Przednie elektryczne szyby, pałąki bezpieczeństwa, składany dach
F5 15 A Lewe światło stop, także instalacja przyczepy
F7 30 A Przednia i tylna lampka sufitowa, lampki do czytania, przednie gniazdo 12 V, oświetlenie schowka
F9 30 A Przednie elektryczne szyby, automatyczne sterowanie szybami przednimi
F10 15 A Gniazdo diagnostyczne, tylne gniazdo 12 V, instalacja przyczepy
F11 20 A Radio, wyświetlacz wielofunkcyjny, sterowanie przy kierownicy, automatyczna skrzynia biegów, sterownik składanego dachu
F12 10 A Prawe światła pozycyjne, oświetlenie tablicy i przyczepy, podświetlenie przełączników, klimatyzacji i popielniczki, podświetlenie sterowania foteli/skrzyni, zapalniczka
F14 30 A Sterowanie zamykaniem i otwieraniem drzwi, superzamek
F15 30 A Impulsowe elektryczne szyby tylne, silnik przegubowych osłon dachu
F16 10 A Zasilanie skrzynki silnikowej, alarm, sterowanie przy kierownicy, poduszki powietrzne
F17 10 A Prawe tylne światło stop, trzecie światło stop
F18 10 A Diagnostyka, sterowanie przy kierownicy, lusterko elektrochromatyczne, czujniki pedału hamulca i sprzęgła, poziom płynu chłodniczego, drugi wyłącznik STOP
F19 30 A Zwora PARC
F22 10 A Lewe światła pozycyjne, oświetlenie tablicy rejestracyjnej i przyczepy
F23 15 A Syrena alarmu, moduł/czujnik alarmu wnętrza
F24 15 A Zestaw wskaźników, radio, wyświetlacz wielofunkcyjny, klimatyzacja, tylne czujniki parkowania, czujnik deszczu i światła
F26 30 A Ogrzewana tylna szyba

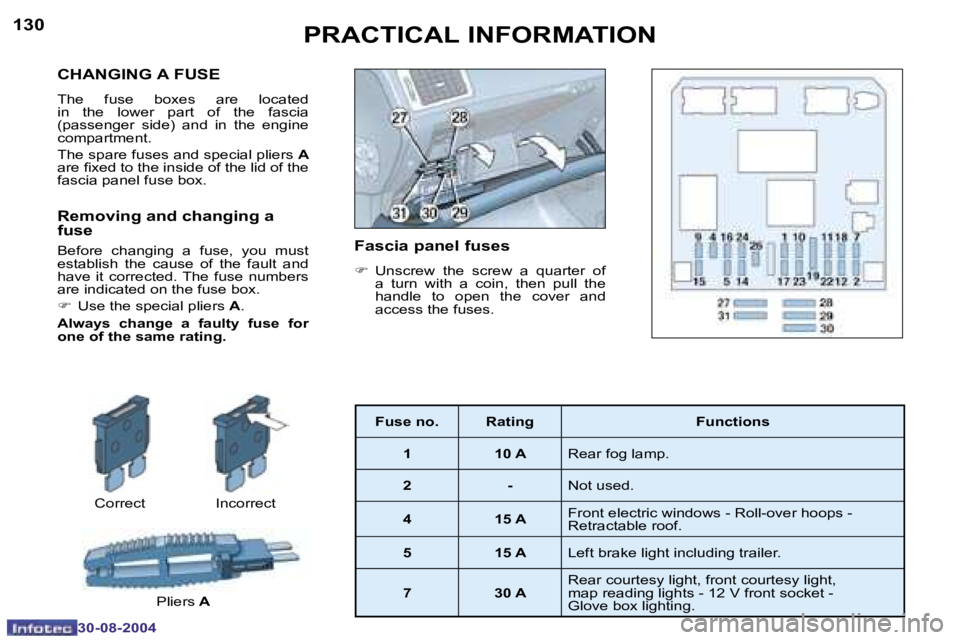

Peugeot 307 CC 2004 - lokalizacja skrzynki kabinowej oraz bezpieczniki dodatkowe 27-31
Lokalizacja skrzynki w kabinie oraz dodatkowe bezpieczniki 27-31 w Peugeot 307 CC 2004.

Bezpieczniki dodatkowe – różnice między dokumentacją 2003 i 2004

Podstawowa tabela F1-F26 jest praktycznie taka sama, ale producent zmieniał obsadę bezpieczników umieszczonych na górnej części skrzynki. Dlatego sam rok rejestracji nie zawsze wystarczy – warto porównać faktyczną obsadę samochodu z poniższymi wariantami.

Dokumentacja Pozycja Prąd Funkcja
22.09.2003 F27 – Niewykorzystany
22.09.2003 F28 40 A Pompa składanego dachu
15.12.2003 F27 20 A Podgrzewane siedzenia
15.12.2003 F28 40 A Pompa składanego dachu
15.12.2003 F29 10 A Poduszki powietrzne
15.12.2003 F30 10 A Pałąki bezpieczeństwa
30.08.2004 F27 20 A Podgrzewane siedzenia
30.08.2004 F28 40 A Pompa składanego dachu
30.08.2004 F29 10 A Poduszki powietrzne
30.08.2004 F30 20 A System audio JBL
30.08.2004 F31 10 A Pałąki bezpieczeństwa

Skrzynka bezpieczników w komorze silnika

Skrzynka znajduje się obok akumulatora. Wczesny 307 CC 2003-2004 korzysta z innej numeracji niż wersje od 2005 roku. Szczególnie łatwo pomylić tę tabelę z późniejszym układem F1-F18, w którym funkcje wielu pozycji są przesunięte.

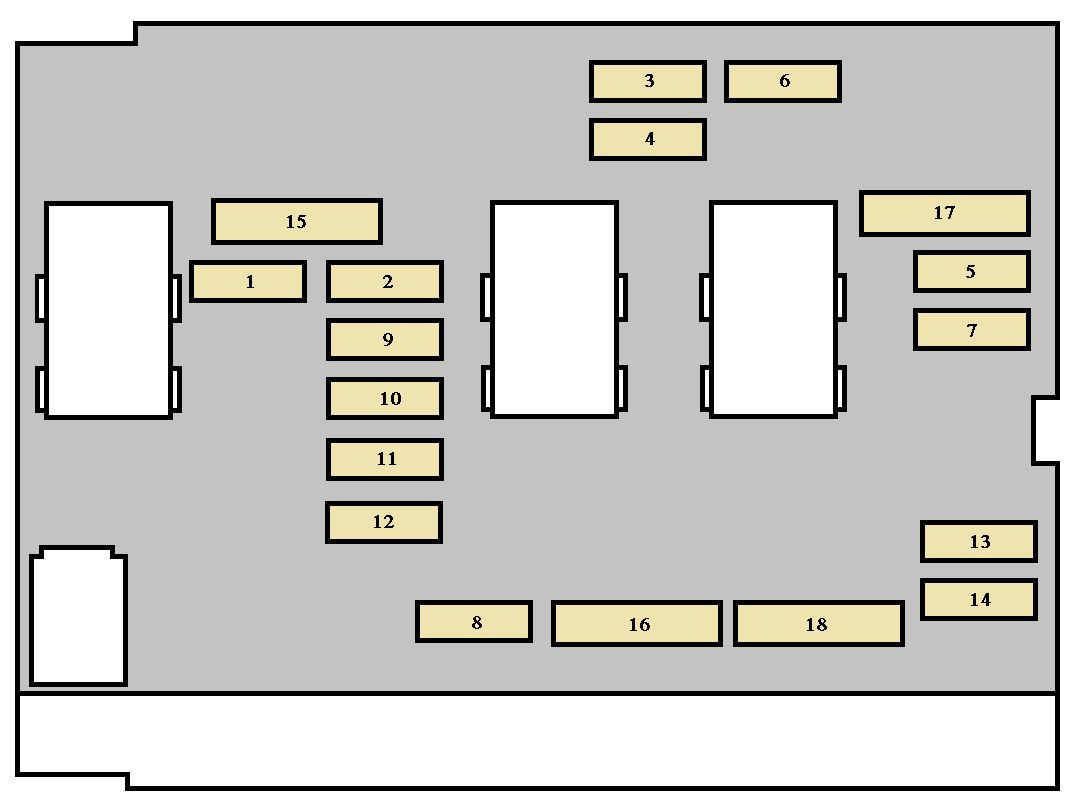

Peugeot 307 CC 2003-2004 - prosty schemat rozmieszczenia bezpieczników w skrzynce komory silnika
Peugeot 307 CC 2003-2004 – schemat techniczny skrzynki bezpieczników w komorze silnika.
PozycjaAmperaż [A]Chroniony obwód / funkcja
F1 10 A Światła cofania automatycznej skrzyni, sterowanie blokadą rozruchu automatu, światła cofania skrzyni ręcznej, czujnik prędkości pojazdu
F2 15 A Elektrozawór pochłaniacza par paliwa, pompa paliwa
F3 10 A Sterownik wspomagania kierownicy, ABS lub ESP
F4 10 A Sterownik wtrysku, przekaźnik wentylatora, ogrzewanie dodatkowe, sterownik automatycznej skrzyni i shiftlock
F5 – Niewykorzystany
F6 15 A Przednie światła przeciwmgielne
F7 20 A Pozycja nieużywana według instrukcji Peugeot 2003/2004; w niektórych wtórnych tabelach błędnie przypisywana spryskiwaczom reflektorów
F8 20 A Sterowanie przekaźnikiem wentylatora, zasilanie sterownika silnika
F9 15 A Lewe światło mijania
F10 15 A Prawe światło mijania
F11 10 A Prawe światło drogowe
F12 10 A Lewe światło drogowe
F13 15 A Klakson
F14 10 A Pompa spryskiwacza szyb
F15 30 A Sondy lambda, elektrozawór EGR, cewka zapłonowa, zasilanie wtryskiwaczy
F16 30 A Pompa powietrza silnika benzynowego z automatyczną skrzynią biegów
F17 30 A Mała i duża prędkość wycieraczek przedniej szyby
F18 40 A Dmuchawa klimatyzacji

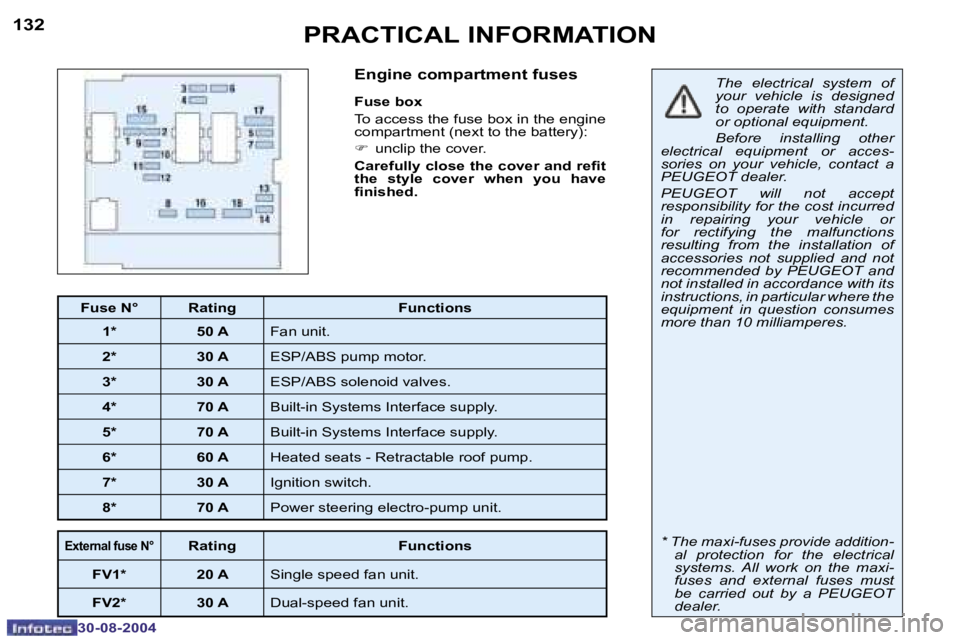

Peugeot 307 CC 2004 - schemat skrzynki w komorze silnika oraz bezpieczniki Maxi i zewnętrzne
Układ skrzynki w komorze silnika oraz zestaw bezpieczników Maxi i zewnętrznych w Peugeot 307 CC 2004.

Bezpieczniki Maxi i dodatkowe

PozycjaAmperaż [A]Chroniony obwód / funkcja
MF1 50 A Zespół wentylatora
MF2 30 A Silnik pompy ESP/ABS
MF3 30 A Elektrozawory ESP/ABS
MF4 70 A Zasilanie BSI
MF5 70 A Zasilanie BSI
MF6 60 A Podgrzewane siedzenia i pompa składanego dachu – zależnie od wyposażenia
MF7 30 A Stacyjka
MF8 70 A Elektropompa wspomagania kierownicy
Bezpiecznik dodatkowy Prąd Funkcja
FV1 20 A Wentylator jednobiegowy
FV2 30 A Wentylator dwubiegowy

Peugeot zaleca, aby prace przy bezpiecznikach Maxi wykonywał serwis. Po zamknięciu skrzynki silnikowej pokrywa powinna być dokładnie zatrzaśnięta, ponieważ jej szczelność chroni instalację przed wilgocią.

Nowszy układ elektryczny opisano osobno w artykułach Peugeot 307 CC oraz Peugeot 307 CC. Wczesne wersje hatchbacka mają osobne zestawienie: Peugeot 307.
