Lincoln Zephyr 2006 to szczególny model w historii marki, ponieważ pod tą nazwą był oferowany tylko przez jeden rok modelowy. Już od 2007 roku ten sam średniej wielkości sedan został przemianowany na Lincoln MKZ, przy okazji otrzymując również zmiany techniczne i bogatszą ofertę napędową.
Zephyr dzielił podstawową konstrukcję z Fordem Fusion USA 2006-2009, ale Lincoln był wyżej pozycjonowany i miał dodatkowe wyposażenie, m.in. rozbudowany system audio THX, elektryczne fotele i więcej obwodów komfortowych. Z tego powodu nie należy zakładać, że numery bezpieczników w Fusionie i Zephyrze są identyczne.
Dla kolejnych roczników właściwa jest już rozpiska MKZ 2007-2009, a po następnej modernizacji MKZ 2010-2012.

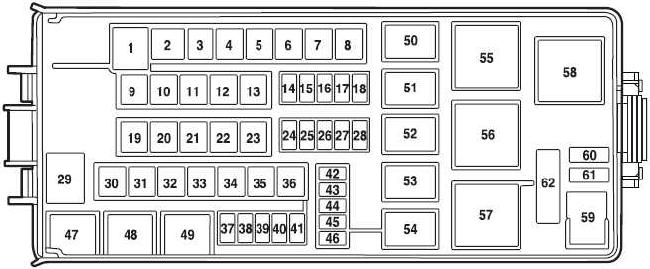

Skrzynka bezpieczników w komorze silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 60 | Zasilanie SJB (bezpieczniki 12, 13, 14, 15, 16, 17, 18, C/B) |
| 2 | 40 | Moc układu napędowego |
| 3 | — | Niewykorzystane |
| 4 | 40 | Silnik dmuchawy |
| 5 | — | Niewykorzystane |
| 6 | 40 | Ogrzewanie tylnej szyby, podgrzewane lusterka |
| 7 | — | Niewykorzystane |
| 8 | — | Niewykorzystane |
| 9 | 20 | Wycieraczki |
| 10 | 20 | Zawory ABS |
| 11 | 30 | Podgrzewane fotele, fotele ogrzewane/chłodzone |
| 12 | 30 | Podgrzewane/chłodzone siedzisko kierowcy |
| 13 | — | Niewykorzystane |
| 14 | 15 | Przełącznik zapłonu |
| 15 | 10 | Logika modułu pamięci |
| 16 | 15 | Przekazywanie danych |
| 17 | 20 | Punkt zasilania konsoli |
| 18 | 10 | Czujnik Alternatora |
| 19 | 40 | Logiczne zasilanie SJB (urządzenia półprzewodnikowe) |
| 20 | 20 | THXII Wzmacniacz #1 |
| 21 | 20 | THXII Wzmacniacz #2 |
| 22 | — | Niewykorzystane |
| 23 | 60 | Zasilanie SJB (bezpieczniki 1, 2, 4, 10, 11) |
| 24 | 15 | Lampy przeciwmgielne |
| 25 | 10 | Sprzęgło sprężarki klimatyzacyjnej |
| 26 | 15 | Lewy reflektor HID |
| 27 | 15 | Prawy reflektor HID |
| 28 | — | Niewykorzystane |
| 29 | 60 | Wentylator chłodzący silnik |
| 30 | 30 | Zasilanie przekaźnika pompy paliwowej |
| 31 | 30 | Elektrycznie regulowany fotel pasażera |
| 32 | 30 | Elektrycznie regulowany fotel kierowcy |
| 33 | 20 | Szyberdach |
| 34 | 30 | Sterownik Inteligentne okno zasilania |
| 35 | 30 | Pasażer Inteligentne okno zasilania |
| 36 | 40 | Pompa ABS |
| 37 | — | Niewykorzystane |
| 38 | — | Niewykorzystane |
| 39 | — | Niewykorzystane |
| 40 | — | Niewykorzystane |
| 41 | — | Niewykorzystane |
| 42 | 15 | PCM niezwiązane z emisją |
| 43 | 15 | Cewka na wtyczce |
| 44 | 15 | PCM związane z emisją |
| 45 | — | Niewykorzystane |
| 46 | 15 | Wtryskiwacze |
| 62 | — | Wyłącznik obwodu: Zapasowy |
| Dioda | ||
| 60 | Pompa paliwa | |
| 61 | Niewykorzystane | |
| Przekaźnik | ||
| 47 | Lampy przeciwmgielne | |
| 48 | Lewy reflektor HID | |
| 49 | Prawy reflektor HID | |
| 50 | Wycieraczka | |
| 51 | Sprzęgło klimatyzacyjne | |
| 52 | Niewykorzystane | |
| 53 | Wycieraczka włącznik | |
| 54 | Niewykorzystane | |
| 55 | Pompa paliwa | |
| 56 | Silnik dmuchawy | |
| 57 | PCM | |
| 58 | Niewykorzystane | |
| 59 | Niewykorzystane | |
Jeśli podczas diagnostyki korzystasz z materiałów do Forda Fusion, traktuj je jedynie jako punkt odniesienia. W Fusionie 2006-2009 część rozwiązań jest podobna, ale Zephyr ma własne przypisania dla wyposażenia premium i układów komfortowych.

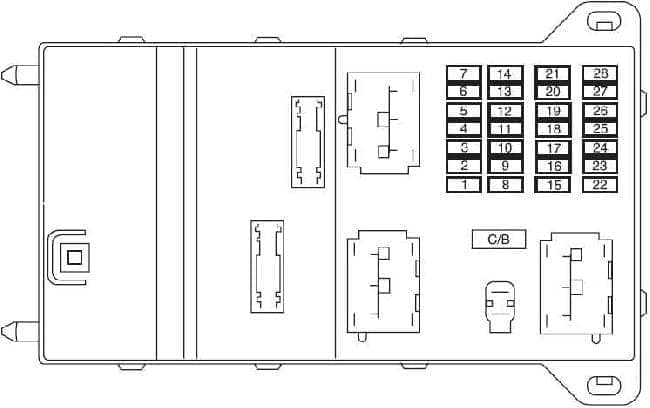

Panel bezpieczników w kabinie
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | Światła cofania, lustro elektrochromatyczne |
| 2 | 20 | Klakson |
| 3 | 15 | Wygaszacz baterii: Lampy wewnętrzne, lampy kordelabryczne, lampa bagażnika, lampa rękawiczek, tylne szyby zasilające |
| 4 | 15 | Lampy parkingowe, lampy tablicy rejestracyjnej |
| 5 | — | Niewykorzystane |
| 6 | — | Niewykorzystane |
| 7 | — | Niewykorzystane |
| 8 | 30 | Ogrzewanie tylnej szyby |
| 9 | 10 | Podgrzewane lusterka |
| 10 | 30 | Cewka rozrusznika, PCM |
| 11 | 15 | Światła drogowe |
| 12 | 7.5 | Akcesoria opóźniające: Radioodtwarzacze, dach księżycowy, szyby przednie, lusterka elektrochromatyczne |
| 13 | 7.5 | Zestaw wskaźników, KAM-PCM, zegar analogowy, centrale klimatyzacyjne, cewka odpowietrzająca kanistra |
| 14 | 15 | Pompa spryskiwacza |
| 15 | 20 | Zapalniczka |
| 16 | 15 | Siłownik zamka drzwiowego, cewka elektromagnetyczna zamka Decklid |
| 17 | 20 | Subwoofer, moduł THXII DSP |
| 18 | 20 | Radioodtwarzacze, złącze OBDII |
| 19 | — | Niewykorzystane |
| 20 | 7.5 | Lusterka elektryczne, DSP (THX/radio nawigacyjne) |
| 21 | 7.5 | Światła stopu |
| 22 | 7.5 | Audio |
| 23 | 7.5 | Cewka przekaźnika wycieraczki, logika zestawu wskaźników |
| 24 | 7.5 | OCS (siedzenie pasażera), wskaźnik PAD |
| 25 | 7.5 | RCM |
| 26 | 7.5 | PATS Transceiver, blokada zmiany biegów hamulca, przełącznik pedału hamulca |
| 27 | 7.5 | Zestaw wskaźników, centrale klimatyzacyjne |
| 28 | 10 | ABS/Traction Control, podgrzewane fotele, kompas |
| C/B | 30 | Wyłącznik obwodu: Tylne szyby zasilające, wyposażenie dodatkowe z opóźnieniem (bezpiecznik SJB 12) |
Najczęściej szukane bezpieczniki
- Zapalniczka: panel kabiny, pozycja 15, 20 A.
- Radio i OBD-II: pozycja 18, 20 A.
- Pompa paliwa: pozycja 30, 30 A; przekaźnik 55 oraz dioda 60.
- Pompa ABS: pozycja 36, 40 A; zawory ABS – pozycja 10, 20 A.
