Lincoln MKZ 2007-2009 to pierwsza wersja modelu nosząca nazwę MKZ. Rok wcześniej ten sam samochód debiutował jako Lincoln Zephyr 2006, a od roku modelowego 2007 Lincoln zmienił nazwę na MKZ i jednocześnie wprowadził szereg zmian w napędzie i wyposażeniu.
MKZ był średniej wielkości sedanem klasy premium, konstrukcyjnie blisko spokrewnionym z Fordem Fusion USA 2006-2009. Nie oznacza to jednak identycznej instalacji elektrycznej — wersja Lincolna ma własną obsadę bezpieczników, m.in. dla systemu THX, foteli z pamięcią i dodatkowego wyposażenia. Po modernizacji z 2010 roku układ zmienił się na tyle, że opisujemy go osobno w artykule Lincoln MKZ 2010-2012. Z podobnego okresu warto też sprawdzić Lincoln MKS 2009-2012.

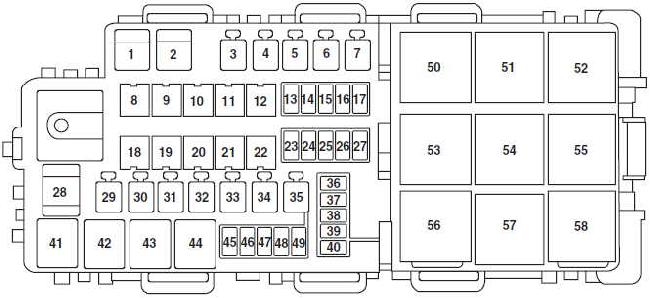

Skrzynka bezpieczników w komorze silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 60 | Zasilanie SJB (bezpieczniki 12, 13, 14, 15, 16, 17, 18, C/BI |
| 2 | 60 | Zasilanie SJB (bezpieczniki 1, 2, 4, 10, 11) |
| 3 | 40 | Moc układu napędowego, cewka przekaźnika PCM |
| 4 | 40 | Silnik dmuchawy |
| 5 | — | Niewykorzystane |
| 6 | 40 | Ogrzewanie tylnej szyby, podgrzewane lusterka |
| 7 | — | Niewykorzystane |
| 8 | 40 | Pompa ABS |
| 9 | 20 | Wycieraczki |
| 10 | 30 | Zawory ABS |
| 11 | 30 | Podgrzewane siedzenia („07-’08”), Siedzenia ogrzewane/chłodzone dla pasażerów |
| 12 | 30 | Podgrzewane/chłodzone siedzisko kierowcy |
| 13 | 10 | SYNC (’08-’09) |
| 14 | 15 | Przełącznik zapłonu |
| 15 | 10 | Logika modułu pamięci |
| 16 | 15 | Przekazywanie danych |
| 17 | 10 | Sens alternatora |
| 18 | — | Niewykorzystane |
| 19 | 40 | Logiczne zasilanie SJB (urządzenia półprzewodnikowe) |
| 20 | 20 | THXII Wzmacniacz #1 |
| 21 | 20 | THXII Wzmacniacz #2 |
| 22 | 20 | Punkt zasilania konsoli |
| 23 | 10 | PCM KAM, FNR5 i cewka odpowietrzająca kanistra |
| 24 | 15 | Lampy przeciwmgielne |
| 25 | 10 | Sprzęgło sprężarki klimatyzacyjnej |
| 26 | 15 | Lewy reflektor HID |
| 27 | 15 | Prawy reflektor HID |
| 28 | 80 | Wentylator chłodzący silnik |
| 29 | — | Niewykorzystane |
| 30 | 30 | Przekaźnik pompy paliwa/pompy wtryskiwaczy |
| 31 | 30 | Elektrycznie regulowany fotel pasażera |
| 32 | 30 | Elektrycznie regulowany fotel kierowcy |
| 33 | 20 | Szyberdach |
| 34 | 30 | Sterownik Inteligentne okno zasilania |
| 35 | 30 | Pasażer Inteligentne okno zasilania |
| 36 | 1 | Dioda PCM |
| 37 | 1 | „08-’09: Zintegrowana dioda One Touch Integrated Start (OTIS) |
| 38 | — | Niewykorzystane |
| 39 | — | Niewykorzystane |
| 40 | — | Niewykorzystane |
| 45 | — | Niewykorzystane |
| 46 | 15 | Wtryskiwacze |
| 47 | 15 | PCM klasa B |
| 48 | 15 | Cewka na wtyczce |
| 49 | 15 | PCM klasa C |
| Przekaźnik | ||
| 41 | Lampa przeciwmgielna | |
| 42 | Wycieraczka | |
| 43 | Sprzęgło klimatyzacyjne | |
| 44 | Niewykorzystane | |
| 50 | Lewy reflektor HID | |
| 51 | Prawy reflektor HID | |
| 52 | Dmuchawa | |
| 53 | Niewykorzystane | |
| 54 | Pompa paliwa/wtryskiwacze | |
| 55 | Wycieraczka | |
| 56 | Niewykorzystane | |
| 57 | PCM | |
| 58 | Niewykorzystane | |

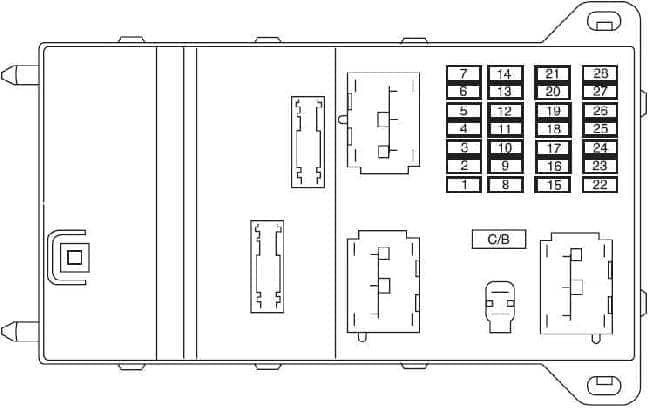

Panel bezpieczników w kabinie
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | Światła cofania, lustro elektrochromatyczne |
| 2 | 20 | Klakson |
| 3 | 15 | Wygaszacz baterii: Lampy wewnętrzne, lampy kordelabryczne, lampa bagażnika, lampa rękawiczek, tylne szyby zasilające |
| 4 | 15 | Lampy parkingowe, lampy tablicy rejestracyjnej |
| 5 | — | Niewykorzystane |
| 6 | — | Niewykorzystane |
| 7 | — | Niewykorzystane |
| 8 | 30 | Odmrażanie tylnej szyby |
| 9 | 10 | Podgrzewane lusterka |
| 10 | 30 | Cewka rozrusznika, PCM |
| 11 | 15 | Światła drogowe |
| 12 | 7.5 | Akcesoria opóźniające: Radioodbiorniki, szyberdach, szyby przednie, lusterka elektrochromatyczne |
| 13 | 7.5 | Zestaw wskaźników, zegar analogowy, klimatyzatory |
| 14 | 15 | Pompa spryskiwacza |
| 15 | 20 | Zapalniczka |
| 16 | 15 | Siłownik zamka drzwiowego, cewka elektromagnetyczna zamka Decklid |
| 17 | 20 | Zapasowy / niewykorzystany |
| 18 | 20 | Radioodtwarzacze, złącze OBDII |
| 19 | 7.5 | Zapasowy / niewykorzystany |
| 20 | 7.5 | Lusterka mocy, moduł radia satelitarnego, napęd na wszystkie koła |
| 21 | 7.5 | Światła stopu, CHMSL |
| 22 | 7.5 | Audio |
| 23 | 7.5 | Cewka przekaźnika wycieraczki, logika zestawu wskaźników |
| 24 | 7.5 | OCS (siedzenie pasażera), wskaźnik PAD |
| 25 | 7.5 | RCM |
| 26 | 7.5 | PATS Transceiver, cewka elektromagnetyczna z blokadą zmiany biegów, przełącznik pedału hamulca, moduł automatycznej skrzyni biegów |
| 27 | 7.5 | Zestaw wskaźników, centrale klimatyzacyjne |
| 28 | 10 | ABS/Traction Control, podgrzewane fotele, kompas, system czujników wstecznych (’08-’09) |
| C/B | 30 | Wyłącznik obwodu: Dach księżycowy, Opóźnione wyposażenie dodatkowe (bezpiecznik SJB 12, tylne szyby zasilające) |
Najczęściej szukane bezpieczniki
- Zapalniczka: panel kabiny, pozycja 15, 20 A.
- Radio i złącze OBD-II: pozycja 18, 20 A.
- Pompa paliwa: skrzynka pod maską, pozycja 30, 30 A oraz przekaźnik 54.
- Pompa ABS: pozycja 8, 40 A; zawory ABS – pozycja 10, 30 A.
