Peugeot 206 SW (2000 – 2002) – bezpieczniki schemat

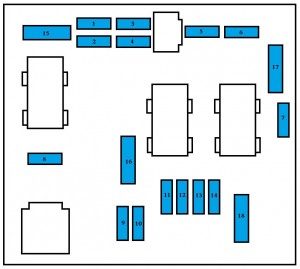

Skrzynka bezpieczników w komorze silnika compartment

Bezpiecznik Natężenie [A] Funkcje
1* 20 Zespół motowentylatora
2* 60 ABS
3* 30 ABS
4* 70 Zasilanie BSI
5* 70 Zasilanie BSI
6* Wolny
7* 30 Zasilanie stacyjki
8* Wolny
* Bezpieczniki „maxi” stanowią dodatkowe zabezpieczenie obwodów elektrycznych.
Bezpiecznik Natężenie [A] Funkcje
1 10 Stycznik światła cofania – czujnik prędkości pojazdu
2 15 Elektrozawór odpowietrzania kanistra – Pompa paliwowa
3 10 Kalkulator ABS
4 10 Kalkulator automatycznej skrzyni biegów – Kalkulator silnika
5 Wolny
7 20 Pompa spryskiwacza reflektorów
8 20 Przekaźnik zespołu motowentylatora – Kalkulator silnika – Elektrozawór sterowania silnika
9 15 Lewe światło mijania
10 15 Prawe światło mijania
11 10 Lewe światło drogowe
12 15 Prawe światło drogowe
13 15 Sygnały dźwiękowe
14 10 Pompy spryskiwaczy przednich szyb
15 30 Podgrzewacz modułu przepustnicy – Sonda lambda – Kalkulator silnika – Przepływomierz powietrza – Cewka zapłonowa – Elektrozawór sterowania silnika – Wtryskiwacze
16 30 Przekaźnik pompy powietrznej
17 30 Duża i mała prędkość wycieraczki
18 40 Wentylator klimatyzacji

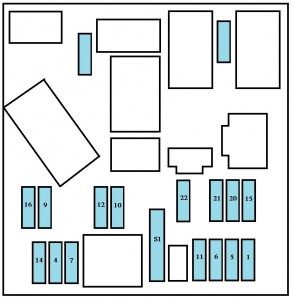

Skrzynka bezpieczników deski rozdzielczej

Bezpiecznik Natężenie [A] Funkcje
1 15 Ogrzewany fotel – Syrena alarmu
4 20 Ekran wielofunkcyjny – Kalkulator nawigacyjny – Oświetlenie bagażnika – Radioodtwarzacz – Kalkulator składanego dachu
5 15 Diagnostyka automatycznej skrzyni biegów
6 10 Poziom płynu chłodzącego – Automatyczna skrzynia biegów – Radioodtwarzacz
7 15 Osprzęt nauki jazdy – Alarm instalowany w serwisie posprzedażnym – Czujnik deszczu
9 30 Pompa hydrauliczna
10 40 Odmrażanie lusterka wstecznego
11 15 Wycieraczka
12 30 Podnośniki przednich szyb
14 10 Kalkulator sterowania silnika – Poduszki powietrzne – Przełączniki przy kierownicy
15 15 Zestaw wskaźników – Ekran wielofunkcyjny – Kalkulator nawigacyjny – Klimatyzacja – Radioodtwarzacz
16 30 Sterowanie zamykaniem (blokowaniem)/ otwieraniem (odblokowaniem) drzwi i pokryw
20 10 Prawe światło stop
21 15 Lewe światło stop – trzecie światło stop
22 30 Przednia lampka sufitowa – Oświetlenie schowka – Zapalniczka
S1 Shunt Zwora PARC
