Volvo C40 Recharge (2021-2024) to elektryczny SUV coupe, z dwiema głównymi skrzynkami zabezpieczeń instalacji niskiego napięcia: pod schowkiem pasażera i w przednim przedziale pod maską. Poniższe rozpiski pochodzą z oficjalnej polskiej instrukcji Volvo dla wersji modelowej 2023 (22w46). Zawierają łącznie 123 pozycje, w tym gniazda nieobsadzone, z amperażem i typem wkładki.
Nie należy mylić C40 Recharge z hybrydowym XC40 Recharge Plug-in Hybrid ani z późniejszą nazwą EC40. Pomimo pokrewieństwa konstrukcyjnego instalacja zależy od roku, odmiany napędu, rynku i wyposażenia. Numerację trzeba porównać z rzeczywistą etykietą na pokrywie danej skrzynki.
Gdzie znajdują się skrzynki bezpieczników Volvo C40 Recharge?
Pod schowkiem pasażera: główna tablica bezpieczników kabiny znajduje się pod schowkiem podręcznym. Aby odsłonić ją zgodnie z instrukcją Volvo, trzeba odchylić dywanik w przestrzeni na nogi pod schowkiem. Następnie odepnij pokrywę skrzynki z jej zatrzasków. Diagram z numeracją jest umieszczony na wewnętrznej stronie osłony. W aucie z kierownicą po lewej stronie panel znajduje się od strony pasażera, a nie po lewej stronie kolumny kierownicy.
Pod maską: druga skrzynka znajduje się w przednim przedziale, za osłonami wokół przedniego schowka (frunk). Dostęp może wymagać odpięcia kilku paneli w odpowiedniej kolejności. Volvo zaleca demontaż wyłącznie osłon wskazanych w instrukcji; nie wolno usuwać elementów instalacji wysokiego napięcia ani dotykać pomarańczowych przewodów. Po zdjęciu pokrywy skrzynki widoczne są oznaczenia wkładek.

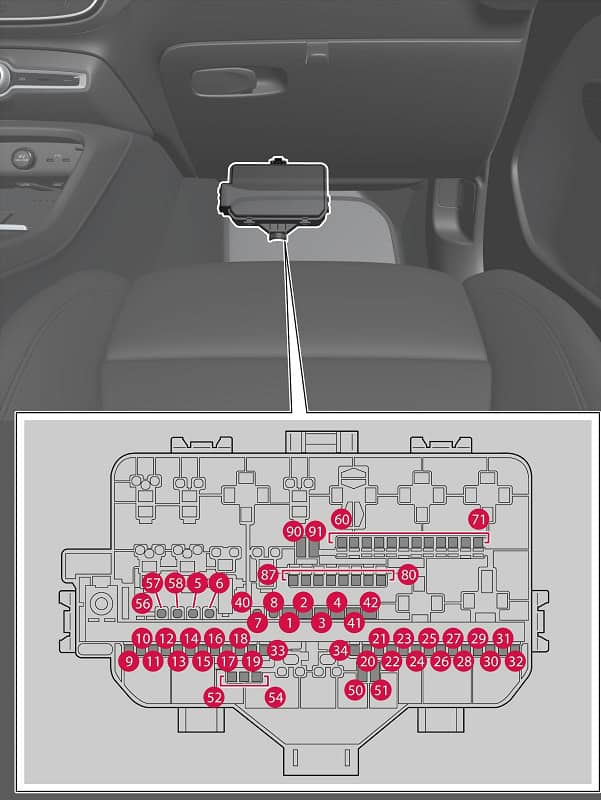

Skrzynka pod schowkiem – bezpieczniki C40 Recharge 2023
Panel kabiny chroni elektronikę nadwozia, czujniki, elektryczne drzwi i fotele, multimedia, wyświetlacze, gniazdo diagnostyczne, spryskiwacze, oświetlenie i wyposażenie opcjonalne. Numeracja jest nieciągła: po 34 znajdują się m.in. pozycje 40, 50, 60 i 80. Zestawienie zachowuje tę numerację zgodnie z dokumentacją Volvo.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja | Typ |
|---|---|---|---|
| 1 | 40 | Wzmacniacz systemu audio | MCase (z wycięciami) |
| 2 | 40 | Centralny moduł elektroniczny (CEM) A | MCase (z wycięciami) |
| 3 | 40 | Centralny moduł elektroniczny (CEM) B | MCase (z wycięciami) |
| 4 | 40 | Wentylator klimatyzacji przedniej części wnętrza | MCase (z wycięciami) |
| 5 | 25 | Drzwi bagażnika sterowane elektrycznie | MCase |
| 6 | 20 | Lewy fotel przedni z regulacją elektryczną | MCase |
| 7 | 20 | Prawy fotel przedni z regulacją elektryczną | MCase |
| 8 | – | Wolna pozycja / brak przypisania | MCase |
| 9 | 20 | Prawe tylne drzwi | Micro |
| 10 | 20 | Lewe tylne drzwi | Micro |
| 11 | 20 | Lewe przednie drzwi | Micro |
| 12 | 15 | Oświetlenie tylne | Micro |
| 13 | 20 | Prawe drzwi | Micro |
| 14 | – | Wolna pozycja / brak przypisania | Micro |
| 15 | 5 | Moduł bezpieczeństwa (ASDM), przetwornica tylnego silnika elektrycznego | Micro |
| 16 | 5 | Moduł obliczeniowy | Micro |
| 17 | 5 | Czujnik nasłonecznienia, transponder systemu poboru opłat | Micro |
| 18 | 7,5 | Blokada kierownicy | Micro |
| 19 | 7,5 | Klimatyzacja | Micro |
| 20 | 5 | Wewnętrzne czujniki ruchu | Micro |
| 21 | 5 | Wyświetlacz kierowcy | Micro |
| 22 | 5 | Przyciski na konsoli środkowej | Micro |
| 23 | 5 | Kierownica | Micro |
| 24 | 5 | Elektroniczna dźwignia skrzyni biegów | Micro |
| 25 | 5 | Wyświetlacz centralny | Micro |
| 26 | 5 | Usługi połączone | Micro |
| 27 | 5 | Antena TCAM | Micro |
| 28 | 5 | Cewki przekaźników | Micro |
| 29 | 5 | Otwieranie klapy bagażnika ruchem nogi | Micro |
| 30 | 15 | System Infotainment | Micro |
| 31 | 10 | Gniazdo diagnostyki pokładowej OBDII | Micro |
| 32 | – | Wolna pozycja / brak przypisania | Micro |
| 33 | 15 | Lewy tylny zagłówek | Micro |
| 34 | 15 | Prawy tylny zagłówek | Micro |
| 40 | 30 | Podgrzewana szyba tylna | MCase+ |
| 41 | 40 | Lewy napinacz pasa bezpieczeństwa | MCase+ HT |
| 42 | 40 | Prawy napinacz pasa bezpieczeństwa | MCase+ HT |
| 50 | – | Wolna pozycja / brak przypisania | Micro |
| 51 | – | Wolna pozycja / brak przypisania | Micro |
| 52 | 7,5 | Pompa płynu chłodzącego | Micro |
| 53 | 15 | Podgrzewana kierownica | Micro |
| 54 | 5 | Czujnik wilgotności powietrza, czujnik pyłu zawieszonego | Micro |
| 55 | 25 | Spryskiwacze reflektorów | MCase+ |
| 56 | 25 | Spryskiwacze szyby przedniej | MCase+ |
| 57 | – | Wolna pozycja / brak przypisania | MCase |
| 58 | – | Wolna pozycja / brak przypisania | MCase |
| 60 | – | Wolna pozycja / brak przypisania | Micro |
| 61 | – | Wolna pozycja / brak przypisania | Micro |
| 62 | – | Wolna pozycja / brak przypisania | Micro |
| 63 | – | Wolna pozycja / brak przypisania | Micro |
| 64 | 5 | System Blind Spot Information (BLIS) | Micro |
| 65 | – | Wolna pozycja / brak przypisania | Micro |
| 66 | – | Wolna pozycja / brak przypisania | Micro |
| 67 | 5 | Radar przedni | Micro |
| 68 | – | Wolna pozycja / brak przypisania | Micro |
| 69 | – | Wolna pozycja / brak przypisania | Micro |
| 70 | – | Wolna pozycja / brak przypisania | Micro |
| 71 | 5 | Poduszki powietrzne i napinacze pasów bezpieczeństwa | Micro |
| 80 | – | Wolna pozycja / brak przypisania | Micro |
| 81 | 5 | Elektroniczna zmiana biegów, lampka kontrolna na konsoli sufitowej, kamera szerokokątna, kamera parkowania 360 | Micro |
| 83 | 7,5 | Światła wewnętrzne, lusterko wsteczne, czujniki deszczu i światła, panele na drzwiach tylnych i bagażnika | Micro |
| 84 | 5 | Ładowanie bezprzewodowe | Micro |
| 85 | 5 | Kamera przednia | Micro |
| 86 | – | Wolna pozycja / brak przypisania | Micro |
| 87 | 5 | Gniazda USB | Micro |
| 90 | – | Wolna pozycja / brak przypisania | Micro |
| 91 | – | Wolna pozycja / brak przypisania | Micro |
Wyświetlacze, moduł TCAM i diagnostyka
Ekran centralny: pozycja 25, 5 A. System infotainment: pozycja 30, 15 A. Moduł antenowy TCAM: pozycja 27, 5 A. Złącze OBD-II: pozycja 31, 10 A. Ładowarka bezprzewodowa, jeżeli została zamontowana, wykorzystuje pozycję 84, 5 A. Z kolei obwód gniazd USB w tej skrzynce opisano pod numerem 87, 5 A.
Spryskiwacze, BLIS i ogrzewana kierownica
Spryskiwacz przedniej szyby: pozycja 56, 25 A. Spryskiwacze reflektorów: pozycja 55, 25 A. Podgrzewanie kierownicy: pozycja 53, 15 A. Monitorowanie martwego pola BLIS: pozycja 64, 5 A, a radar przedni – pozycja 67, 5 A. Wyposażenie opcjonalne może powodować brak wkładki w niektórych miejscach.

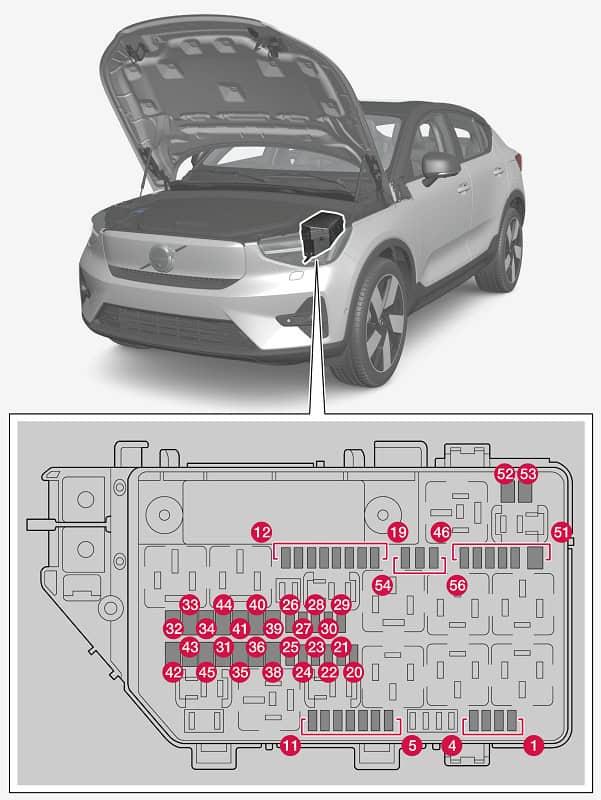

Bezpieczniki pod maską – C40 Recharge 2023
Przednia skrzynka zasila m.in. moduły sterowania napędem, układ hamulcowy, chłodzenie akumulatora trakcyjnego, pompę cieczy, reflektory, wycieraczki, klakson i ładowarkę pokładową. W tej części występują zabezpieczenia Micro oraz MCase. Tabela obejmuje wszystkie 56 pozycji z oficjalnej polskiej dokumentacji Volvo.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja | Typ |
|---|---|---|---|
| 1 | 7,5 | Gniazda USB z tyłu konsoli między fotelami | Micro |
| 2 | 15 | Przednie gniazdo 12 V na konsoli między fotelami | Micro |
| 3 | – | Wolna pozycja / brak przypisania | Micro |
| 4 | – | Wolna pozycja / brak przypisania | Micro |
| 5 | 10 | Moduł sterujący pracą silnika (ECM) | Micro |
| 6 | 15 | Zawór odcinający układu chłodzenia akumulatora trakcyjnego | Micro |
| 7 | 5 | Pompa płynu chłodzącego akumulator trakcyjny | Micro |
| 8 | 10 | Tłumik spojlera i chłodnica | Micro |
| 9 | – | Wolna pozycja / brak przypisania | Micro |
| 10 | – | Wolna pozycja / brak przypisania | Micro |
| 11 | – | Wolna pozycja / brak przypisania | Micro |
| 12 | 20 | Prawy reflektor | Micro |
| 13 | 20 | Lewy reflektor | Micro |
| 14 | 5 | Moduł zabezpieczeń w razie kolizji (SRS), pojemnościowy czujnik obecności pasażera (COS) | Micro |
| 15 | 5 | Pedał przyspieszenia | Micro |
| 16 | 5 | Otrzymują zasilanie przy włączonym zapłonie: silnik, skrzynia biegów, elektryczne wspomaganie układu kierowniczego, centralne układy elektroniczne, układ hamulcowy | Micro |
| 17 | 5 | Zapora gniazda diagnostycznego, szum z zewnątrz samochodu | Micro |
| 18 | – | Wolna pozycja / brak przypisania | Micro |
| 19 | 10 | Tylne oświetlenie zewnętrzne | Micro |
| 20 | 5 | Cewki przekaźników | Micro |
| 21 | – | Wolna pozycja / brak przypisania | Micro |
| 22 | 5 | Czujnik pedału hamulca | Micro |
| 23 | 5 | Moduł obliczeniowy | Micro |
| 24 | 5 | Akumulator trakcyjny | Micro |
| 25 | – | Wolna pozycja / brak przypisania | Micro |
| 26 | 5 | Moduł sterujący pracą silnika (ECM) | Micro |
| 27 | 5 | Moduł ładowania | Micro |
| 28 | 5 | Przetwornica przedniego silnika | Micro |
| 29 | 20 | Sygnał dźwiękowy | Micro |
| 30 | 5 | Syrena alarmu | Micro |
| 31 | 30 | Wycieraczki | MCase |
| 32 | – | Wolna pozycja / brak przypisania | MCase (z wycięciami) |
| 33 | – | Wolna pozycja / brak przypisania | MCase (z wycięciami) |
| 34 | – | Wolna pozycja / brak przypisania | MCase (z wycięciami) |
| 35 | 30 | Hamulce | MCase |
| 36 | – | Wolna pozycja / brak przypisania | MCase |
| 37 | – | Wolna pozycja / brak przypisania | MCase |
| 38 | 30 | Reflektory | MCase |
| 39 | – | Wolna pozycja / brak przypisania | MCase |
| 40 | – | Wolna pozycja / brak przypisania | MCase |
| 41 | 25 | Hak holowniczy | MCase |
| 42 | 40 | Hak holowniczy | MCase |
| 43 | – | Wolna pozycja / brak przypisania | MCase (z wycięciami) |
| 44 | – | Wolna pozycja / brak przypisania | MCase (z wycięciami) |
| 45 | – | Wolna pozycja / brak przypisania | MCase (z wycięciami) |
| 46 | 5 | Zewnętrzny wymiennik ciepła | Micro |
| 47 | 5 | Przetwornica wysokiego napięcia, sprężarka klimatyzacji, zawór przełączający, moduł nadzorujący | Micro |
| 48 | 15 | Akumulator trakcyjny, przetwornica przedniego i tylnego silnika | Micro |
| 49 | 20 | Pompa chłodzenia akumulatora trakcyjnego | Micro |
| 50 | 20 | Pompa chłodzenia akumulatora trakcyjnego | Micro |
| 51 | – | Wolna pozycja / brak przypisania | Micro |
| 52 | – | Wolna pozycja / brak przypisania | MCase (z wycięciami) |
| 53 | – | Wolna pozycja / brak przypisania | MCase (z wycięciami) |
| 54 | – | Wolna pozycja / brak przypisania | Micro |
| 55 | 20 | Lewy reflektor | Micro |
| 56 | 20 | Prawy reflektor | Micro |
Gniazdo 12 V i porty USB
Przednie gniazdo 12 V w konsoli: w układzie 2023 odpowiada mu bezpiecznik 2 (15 A) pod maską. Tylne porty USB w konsoli pomiędzy fotelami: pozycja 1 (7,5 A) w tej samej skrzynce. Obwód USB w kabinie występuje także pod numerem 87 (5 A). Nie należy zakładać, że gniazda USB i 12 V mają wspólny bezpiecznik.
Chłodzenie akumulatora, ładowanie i napęd
Sterowanie akumulatorem trakcyjnym: pozycja 24 (5 A). Moduł ładowania: pozycja 27 (5 A). Pompy chłodzenia akumulatora: pozycje 49 i 50 (po 20 A). Zawór układu chłodzenia akumulatora: pozycja 6 (15 A). Bezpieczniki te nie są zabezpieczeniami obwodów trakcyjnych wysokiego napięcia i nie zastępują procedur serwisowych HV.
Oświetlenie, wycieraczki i klakson
Wycieraczki: pozycja 31 (30 A, typ MCase). Klakson: pozycja 29 (20 A). Reflektory: prawy 12 (20 A), lewy 13 (20 A); ponadto dodatkowe obwody reflektorów pod numerami 38 (30 A), 55 i 56 (po 20 A). Przy hakach fabrycznych dochodzą obwody 41 (25 A) i 42 (40 A).
Co zależy od rocznika i wersji?
Volvo C40 Recharge pojawiło się w 2021 roku, a w 2024 roku model otrzymał nazwę EC40. W trakcie produkcji wprowadzano odmiany z innym układem napędowym i wyposażeniem. Różnice mogą dotyczyć m.in. podzespołów chłodzenia, reflektorów, radaru, ogrzewania kierownicy, czujników i haka holowniczego. Tabele pochodzą z rocznika 2023; schemat należy dopasować do konkretnego samochodu.
Typ wkładki ma znaczenie: fabryczny wykaz rozróżnia Micro, MCase, MCase+ i MCase z wycięciami. Część wkładek dużej mocy Volvo zastrzega do obsługi warsztatowej. Nie należy dopasowywać ich zamiennie tylko na podstawie jednakowej liczby amperów.
Powiązane schematy bezpieczników
Ze względu na zbliżoną architekturę elektryczną przydatnym porównaniem może być Polestar 2, choć jego bezpieczniki nie są automatycznie zamienne z Volvo. W serwisie znajdują się również schematy Hyundai Ioniq 5, Kia EV6 oraz Volvo V60 Plug-in Hybrid. Układy zabezpieczeń każdego z tych aut są inne.
FAQ – Volvo C40 Recharge
Gdzie znajduje się skrzynka bezpieczników w kabinie?
Pod schowkiem pasażera. Aby uzyskać do niej dostęp, trzeba odchylić dywanik w strefie nóg i odpiąć pokrywę panelu.
Jaki bezpiecznik odpowiada za gniazdo 12 V z przodu?
W układzie C40 Recharge 2023 jest to bezpiecznik numer 2, 15 A, w skrzynce pod maską.
Który bezpiecznik zabezpiecza ekran centralny?
W roczniku 2023 pozycja 25 (5 A) pod schowkiem odpowiada za wyświetlacz centralny, a 30 (15 A) za moduł infotainment.
Czy bezpieczniki Volvo C40 Recharge i Volvo EC40 są identyczne?
Nie należy tego zakładać. Po zmianach rocznikowych i zmianie nazwy wyposażenie oraz przypisania części wkładek mogą się różnić.
Źródła: Volvo Cars, polska instrukcja C40 Recharge, wariant 22w46 (rok modelowy 2023), rozdziały dotyczące skrzynki pod schowkiem i przedniej komory. Rysunki rozmieszczenia bezpieczników: materiały C40 Recharge. Zdjęcie wyróżniające: Evnerd, -Volvo C40 Recharge 2022092202.jpg-, Wikimedia Commons, licencja CC BY-SA 4.0.
