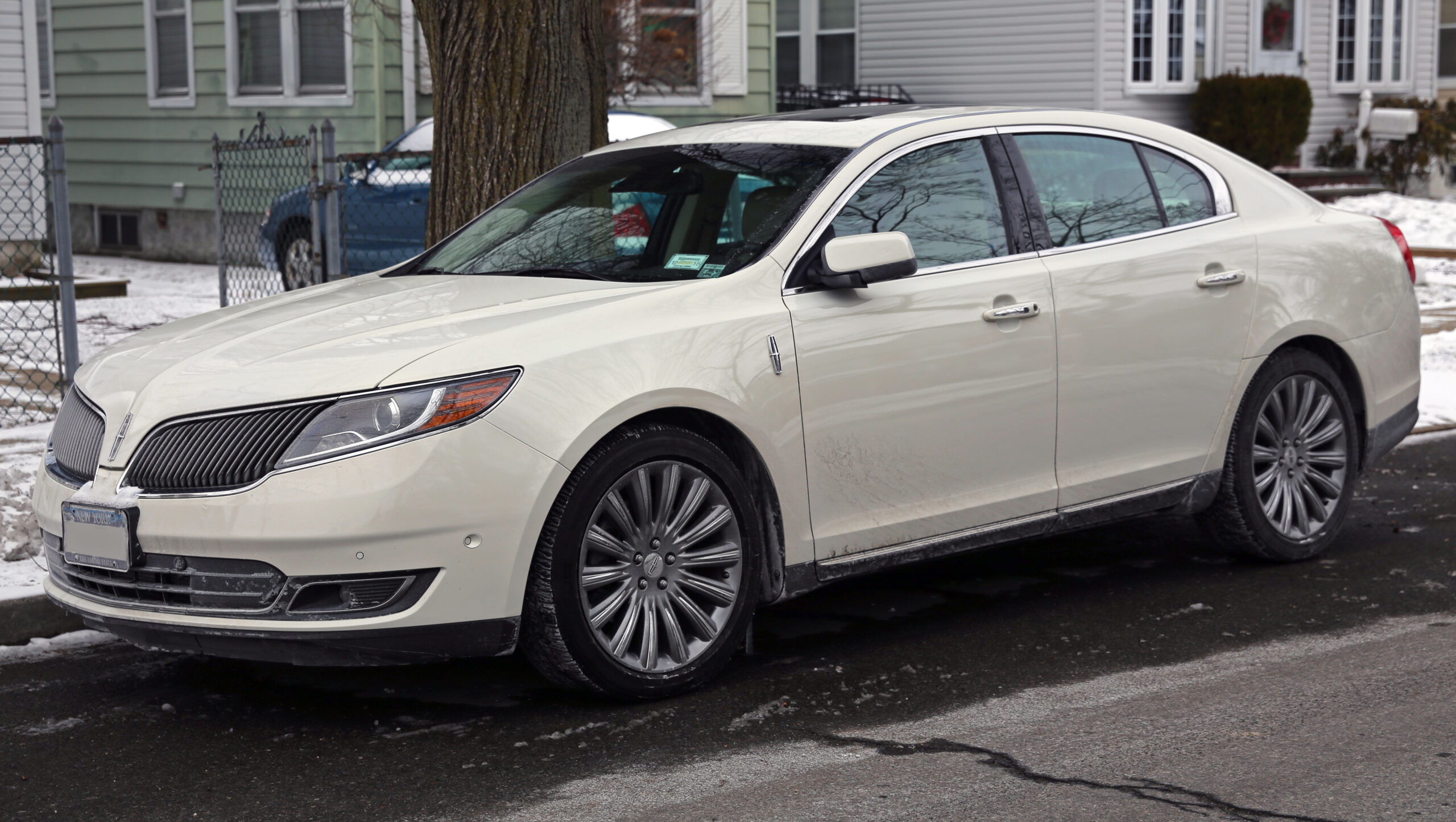

Lincoln MKS 2013-2016 to zmodernizowana wersja dużego sedana Lincolna. Modernizacja na rok 2013 była znacznie szersza niż zwykła zmiana zderzaków: przeprojektowano przód i tył nadwozia, zmieniono wnętrze, układ sterowania oraz część wyposażenia elektronicznego. W gamie pozostały silniki 3.7 V6 oraz 3.5 V6 EcoBoost, przy czym odmiana EcoBoost była łączona z napędem AWD.
MKS nadal był technicznie spokrewniony z Fordem Taurusem 2009-2017, jednak luksusowe wyposażenie Lincolna oznaczało dodatkowe obwody dla foteli, systemów wspomagania kierowcy, aktywnej redukcji hałasu i rozbudowanego audio. Dlatego schematy obu samochodów mogą wyglądać podobnie, ale numerację zawsze trzeba sprawdzać dla konkretnego modelu.
Jeśli masz MKS sprzed modernizacji, właściwy artykuł to Lincoln MKS 2009-2012. W gamie Lincolna z podobnych lat znajdziesz również Lincoln MKT 2013-2019 oraz Lincoln MKZ 2013-2019.

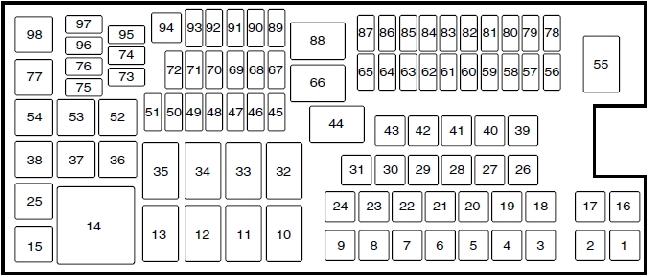

Skrzynka bezpieczników w komorze silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | — | Niewykorzystane |
| 2 | — | Niewykorzystane |
| 3 | — | Niewykorzystane |
| 4 | 30 | Przekaźnik silnika wycieraczki |
| 5 | 50 | Pompa układu przeciwblokującego |
| 6 | — | Niewykorzystane |
| 7 | — | Niewykorzystane |
| 8 | 20 | Szyberdach, Osłona przeciwsłoneczna |
| 9 | 20 | Drugi rząd punktów mocy |
| 16 | — | Niewykorzystane |
| 17 | — | Niewykorzystane |
| 18 | 40 | Przekaźnik silnika dmuchawy przedniej |
| 19 | 30 | Przekaźnik rozrusznika |
| 20 | 20 | Punkt zasilania pojemnika na surowce wtórne |
| 21 | 20 | Ogrzewany tylny moduł siedziska |
| 23 | 30 | Gniazdo zasilania sterownika, moduł pamięci |
| 24 | — | Niewykorzystane |
| 26 | 40 | Podgrzewany przekaźnik tylnej szyby |
| 27 | 20 | Zapalniczka |
| 28 | 30 | Fotele sterowane klimatem |
| 29 | 40 | Przekaźnik wentylatora 1 |
| 30 | 40 | Przekaźnik wentylatora 2 |
| 31 | 25 | Przekaźnik wentylatora 3 |
| 39 | — | Niewykorzystane |
| 40 | 30 | Lewy przedni silnik inteligentnego okna |
| 41 | 30 | Silnik lewego tylnego inteligentnego okna |
| 42 | 30 | Elektrycznie regulowany fotel pasażera |
| 43 | 20 | Zawory układu przeciwblokującego |
| 45 | 5 | Czujnik deszczu |
| 46 | — | Niewykorzystane |
| 47 | — | Niewykorzystane |
| 48 | — | Niewykorzystane |
| 49 | — | Niewykorzystane |
| 50 | 15 | Podgrzewane lusterka |
| 51 | — | Niewykorzystane |
| 56 | — | Niewykorzystane |
| 57 | 20 | Lewy reflektor wyładowczy o wysokim natężeniu światła |
| 58 | 10 | Alternator A-line |
| 59 | 10 | Włącznik/wyłącznik hamulca |
| 60 | — | Niewykorzystane |
| 61 | — | Niewykorzystane |
| 62 | 10 | Przekaźnik sprzęgła klimatyzacyjnego |
| 63 | — | Niewykorzystane |
| 64 | 15 | 15-16: Siedzenia do kontroli masażu |
| 65 | 30 | Przekaźnik pompy paliwa, wtryskiwacze paliwa |
| 67 | 20 | Czujnik tlenu, czujnik przepływu powietrza, czujnik przepływu masowego, zawór elektromagnetyczny zmiennego rozrządu wałka rozrządu, zawór elektromagnetyczny odpowietrzania kanistrów, zawór elektromagnetyczny płukania kanistrów |
| 68 | 20 | Cewki zapłonowe |
| 69 | 20 | Moc pojazdu #1 (moduł sterujący układu napędowego) |
| 70 | 15 | Sprzęgło klimatyzacyjne, cewki przekaźnika sterującego wentylatora (1-3), zmienna sprężarka klimatyzacyjna, pomocnicze ogrzewanie skrzyni biegów, turbodoładowania spalin, elektroniczny zawór obejściowy sprężarki, moduł napędu na wszystkie koła, dodatnia grzałka karteru z wentylacją |
| 71 | — | Niewykorzystane |
| 72 | — | Niewykorzystane |
| 73 | — | Niewykorzystane |
| 74 | — | Niewykorzystane |
| 75 | — | Niewykorzystane |
| 76 | — | Niewykorzystane |
| 78 | 20 | Prawy wysokowydajny reflektor wyładowczy |
| 79 | 5 | 13-„15: Adaptacyjny moduł tempomatu |
| 80 | — | Niewykorzystane |
| 81 | — | Niewykorzystane |
| 82 | — | Niewykorzystane |
| 83 | — | Niewykorzystane |
| 84 | — | Niewykorzystane |
| 85 | — | Niewykorzystane |
| 86 | 7.5 | Moduł sterujący układu napędowego – moc wyjściowa i przekaźnik, cewka odpowietrzająca kanistra |
| 87 | 5 | Przekaźnik uruchamiania/uruchamiania |
| 89 | 5 | Cewka przekaźnika przedniej dmuchawy, moduł wspomagania elektrycznego układu kierowniczego |
| 90 | 10 | Moduł sterujący pracą/uruchomieniem układu napędowego |
| 91 | 10 | Adaptacyjny moduł tempomatu |
| 92 | 10 | Moduł układu przeciwblokującego, moduł reflektora adaptacyjnego |
| 93 | 5 | Przekaźnik odszraniania tylnego okna |
| 94 | 30 | Panel bezpieczników w przedziale pasażerskim |
| 95 | — | Niewykorzystane |
| 96 | — | Niewykorzystane |
| 97 | — | Niewykorzystane |
| Przekaźnik | ||
| 10 | Niewykorzystane | |
| 11 | Podgrzewany przekaźnik tylnej szyby | |
| 12 | Niewykorzystane | |
| 13 | Przekaźnik silnika rozruchowego | |
| 14 | Lewy wentylator chłodzący #2 przekaźnik | |
| 15 | Przekaźnik pompy paliwa | |
| 22 | 15: Przekaźnik fotela masażu | |
| 25 | Niewykorzystane | |
| 32 | 16: Przekaźnik fotela masażu | |
| 33 | Przekaźnik wentylatora chłodzącego z prawej strony | |
| 34 | Przekaźnik silnika dmuchawy | |
| 35 | Lewy wentylator chłodzący #1 przekaźnik | |
| 36 | Niewykorzystane | |
| 37 | Niewykorzystane | |
| 38 | Niewykorzystane | |
| 44 | Niewykorzystane | |
| 52 | Niewykorzystane | |
| 53 | Niewykorzystane | |
| 54 | Niewykorzystane | |
| 55 | Przekaźnik wycieraczek | |
| 66 | Przekaźnik modułu sterującego układu napędowego | |
| 77 | Niewykorzystane | |
| 88 | Przekaźnik uruchamiania/uruchamiania | |
| 98 | Przekaźnik sprzęgła klimatyzacyjnego | |
Po modernizacji układ bezpieczników zmienił się względem MKS 2009-2012. Jeżeli porównujesz obie wersje, zwróć uwagę zwłaszcza na obwody wentylatorów, gniazd zasilania, układu ABS i systemów komfortowych — dlatego starszą rozpiskę pozostawiliśmy w osobnym artykule o MKS 2009-2012.

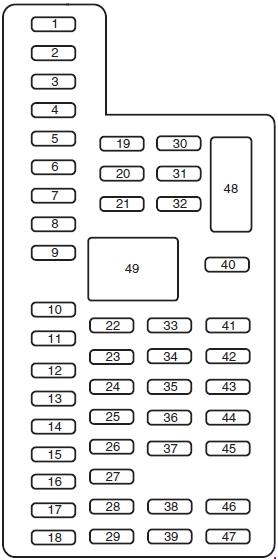

Panel bezpieczników w kabinie
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 30 | Lewy przedni i prawy przedni i prawy tylny inteligentny silnik okienkowy |
| 2 | 15 | Przełącznik siedzenia kierowcy |
| 3 | 30 | Inteligentny silnik prawego przedniego okna |
| 4 | 10 | Przekaźnik oszczędzania akumulatora w lampach żarowych |
| 5 | 20 | Wzmacniacz audio, Aktywny moduł kontroli hałasu |
| 6 | 5 | Zapasowy / niewykorzystany |
| 7 | 7.5 | Logika modułu siedzenia kierowcy, moduł wejścia lewych drzwi wejściowych, klawiatura |
| 8 | 10 | Zapasowy / niewykorzystany |
| 9 | 10 | Moduł SYNC®, elektroniczny panel wykończeniowy, moduł radiowego nadajnika częstotliwości |
| 10 | 10 | Przekaźnik akcesoriów Run, przekaźnik Wiper, Rain-sense subfuse |
| 11 | 10 | Inteligentna logika modułu dostępu, wyświetlacz Heads-up |
| 12 | 15 | Oświetlenie wnętrza, podświetlenie LED, oświetlenie wewnętrzne |
| 13 | 15 | Prawy kierunkowskaz |
| 14 | 15 | Lewy kierunkowskaz |
| 15 | 15 | Lampa stopu, lampa cofania |
| 16 | 10 | Prawe przednie światła mijania |
| 17 | 10 | Lewe przednie światła mijania |
| 18 | 10 | Przycisk uruchamiania, podświetlenie klawiatury, blokada zmiany biegów hamulca, budzenie modułu sterującego układu napędowego, moduł transceivera immobilizera |
| 19 | 20 | Wzmacniacze audio |
| 20 | 20 | Wszystkie przekaźniki i cewki silnika blokady, przekaźniki i cewki silnika blokady sterownika oraz cewki |
| 21 | 10 | Zapasowy / niewykorzystany |
| 22 | 20 | Przekaźnik klaksonu |
| 23 | 15 | Logika modułu sterującego koła kierownicy, zestaw przyrządów |
| 24 | 15 | Moduł sterujący kierownicy, łącze Datalink |
| 25 | 15 | Uwalnianie ładunku |
| 26 | 5 | Przełącznik uruchamiania przycisku |
| 27 | 20 | Inteligentny moduł dostępu do zasilania |
| 28 | 15 | Zapasowy / niewykorzystany |
| 29 | 20 | Radio, moduł globalnego systemu pozycjonowania |
| 30 | 15 | Przednie światła postojowe |
| 31 | 5 | Zapasowy / niewykorzystany |
| 32 | 15 | Inteligentne silniki okienne, przełącznik okna głównego i lustra, tylne okno zasilacz przeciwsłoneczny, oświetlenie przełącznika blokady |
| 33 | 10 | Moduł zawieszenia |
| 34 | 10 | Moduł pomocy przy parkowaniu wstecznym, moduł automatycznej regulacji świateł drogowych i pasa ruchu, moduł podgrzewanego tylnego siedzenia, moduł monitora martwego pola, tylna kamera wideo |
| 35 | 5 | Silnikowy czujnik wilgotności, wyświetlacz Heads-up |
| 36 | 10 | Podgrzewana kierownica |
| 37 | 10 | Zapasowy / niewykorzystany |
| 38 | 10 | moduł szyberdachu i przełącznik |
| 39 | 15 | Światła drogowe |
| 40 | 10 | Tylne lampy postojowe |
| 41 | 7.5 | Czujnik klasyfikacji pasażerów, moduł sterowania Restraint |
| 42 | 5 | Zapasowy / niewykorzystany |
| 43 | 10 | Zapasowy / niewykorzystany |
| 44 | 10 | Zapasowy / niewykorzystany |
| 45 | 5 | Zapasowy / niewykorzystany |
| 46 | 10 | Moduł sterowania klimatem |
| 47 | 15 | Przekaźnik świateł przeciwmgielnych |
| 48 | 30 |
Najczęściej szukane bezpieczniki
- Zapalniczka / przednie gniazdo 12 V: skrzynka pod maską, pozycja 27, 20 A.
- Radio / GPS: panel kabiny, pozycja 29, 20 A.
- Pompa ABS: pozycja 5, 50 A w skrzynce pod maską.
- Złącze diagnostyczne: panel kabiny, pozycja 24, 15 A.
