Lincoln MKT 2013-2019 to zmodernizowana wersja modelu z inną konfiguracją części bezpieczników i przekaźników niż w rocznikach 2010-2012. Samochód ma panel w kabinie oraz skrzynkę rozdziału mocy pod maską.
Wcześniejszy układ opisujemy w Lincoln MKT 2010-2012. Z podobnych modeli warto sprawdzić również Lincoln MKX 2016-2018, Lincoln MKS 2013-2016 oraz Lincoln MKZ 2013-2019.

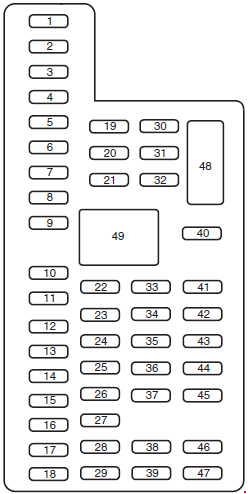

Panel bezpieczników w kabinie
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 30 | Boczne okno tylne pasażera |
| 2 | 15 | Siedzenie z pamięcią, Siedzenia drugiego rzędu |
| 3 | 30 | Boczne okno przednie pasażera |
| 4 | 10 | Przekaźnik oszczędzania baterii (wewnętrzne lampy zapotrzebowania i moc siedziska), Limousine oszczędność baterii |
| 5 | 20 | Inteligentny wzmacniacz (’13-’15), wzmacniacz audio (’16’19), moduł aktywnej kontroli hałasu (’16’19) |
| 6 | 5 | Tylna klimatyzacja, tylny moduł rozrywkowy tylnego fotela (tylko w wersji w wersji fabrycznej), gniazdo zasilania USB |
| 7 | 7.5 | Moduł drzwi kierowcy, moduł siedzenia kierowcy, klawiatura |
| 8 | 10 | Elektrycznie sterowana klapa bagażnika |
| 9 | 10 | SYNC®, panel wykończenia elektronicznego, moduł radiostacji |
| 10 | 10 | Przekaźnik pracy/akcesorium, przekaźnik silnika wycieraczki przedniej, ogranicznik pracy/akcesorium |
| 11 | 10 | Inteligentny moduł dostępu, wyświetlacz Heads-up |
| 12 | 15 | Oświetlenie wewnętrzne, lampy kordelkowe, podświetlenie |
| 13 | 15 | Światła skrętne prawostronne, prawe światła stopu/światła skrętne prawostronne, prawe lusterko wsteczne, sygnał skrętu prawostronnego |
| 14 | 15 | Światła skrętu z lewej strony, lewe światła stopu/światła skrętu z tyłu z lewej strony, sygnał skrętu lewego lusterka |
| 15 | 15 | Lampa stopu zamontowana centralnie, lampa cofania, lampa rezerwowa |
| 16 | 10 | Światła mijania (prawe) |
| 17 | 10 | Światła mijania (lewe) |
| 18 | 10 | Gniazda zasilające trzeciego rzędu, wskaźnik pracy przycisku Start, oświetlenie klawiatury, blokada zmiany biegów hamulca, moduł sterujący układu napędowego budzący |
| 19 | 20 | Inteligentny wzmacniacz, wzmacniacz subwoofera |
| 20 | 20 | Zapasowy / niewykorzystany |
| 21 | 10 | 17-„19: Moduł rozszerzonego zasilania |
| 22 | 20 | Horn relay |
| 23 | 15 | Moduł sterujący koła kierownicy, zestaw przyrządów |
| 24 | 15 | Złącze Datalink, moduł sterujący koła kierownicy |
| 25 | 15 | Zapasowy / niewykorzystany |
| 26 | 5 | Przełącznik uruchamiania przycisku |
| 27 | 20 | Inteligentny moduł dostępu |
| 28 | 15 | Zapasowy / niewykorzystany |
| 29 | 20 | Radio, moduł globalnego systemu pozycjonowania (’13-’16) |
| 30 | 15 | Przednie światła postojowe, przekaźnik holowniczy przyczepy do świateł postojowych, przednie światła obrysowe |
| 31 | 5 | Sterownik hamulca przyczepy holowniczej |
| 32 | 15 | Wyłączniki i silniki elektryczne okien i silników, wyłączniki blokady zasilania, dach księżycowy, punkt zasilania 110 V AC, przełącznik okna kierowcy / lusterka, przełącznik tylnego siedzenia (w wersji w wersji livery) |
| 33 | 10 | Moduł zawieszenia |
| 34 | 10 | Monitor martwego pola, podgrzewany tylny moduł siedzenia, system wykrywania wstecznego, kamera cofania, lusterko wewnętrzne, automatyczna wiązka światła/ostrzeżenie przed zjechaniem z pasa ruchu/pas ruchu trzymać moduł asystujący, tylna kamera wideo |
| 35 | 5 | Wyświetlacz head-up, czujnik wilgotności klimatyzacji, wyłącznik nadbiegunowy (limuzyna/bardzo) |
| 36 | 10 | Podgrzewana kierownica |
| 37 | 10 | chłodziarka |
| 38 | 10 | Zapasowy / niewykorzystany |
| 39 | 15 | Światła drogowe |
| 40 | 10 | Lampy tylnych świateł postojowych, lampy tablicy rejestracyjnej, aplikatka tylnego paska świetlnego |
| 41 | 7.5 | 13-16: System klasyfikacji pasażerów, moduł kontroli ograniczeń 17-„19: Moduł rozszerzonego zasilania |
| 42 | 5 | Zapasowy / niewykorzystany |
| 43 | 10 | Zapasowy / niewykorzystany |
| 44 | 10 | Zapasowy / niewykorzystany |
| 45 | 5 | Zapasowy / niewykorzystany |
| 46 | 10 | Moduł sterowania klimatem |
| 47 | 15 | Światła przeciwmgielne, wskaźnik światła przeciwmgielnego |
| 48 | 30 | Wyłącznik obwodu: Nieużywany (zapasowy) |
| Przekaźnik | ||
| 49 | Opóźnione wyposażenie dodatkowe, moduł sterowania nadwozia | |

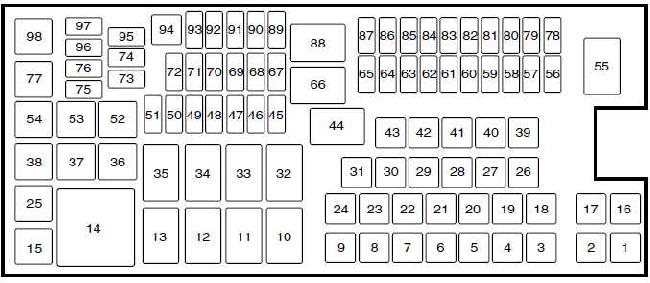

Skrzynka rozdziału mocy w komorze silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 40 | Przekaźnik wentylatora 2 |
| 2 | 40 | Przekaźnik wentylatora 1 |
| 3 | 30 | Moduł sterujący hamulca przyczepy |
| 4 | 30 | Wycieraczki, pompa spryskiwacza |
| 5 | 50 | Pompa układu przeciwblokującego |
| 6 | 50 | B+ #1 obwód dostępowy (limuzyna/bardzo długi) |
| 7 | 30 | Elektrycznie sterowana klapa bagażnika |
| 8 | 20 | Szyberdach, Osłona przeciwsłoneczna |
| 9 | 20 | Drugi rząd konsoli punkt zasilania |
| 16 | 40 | B+ #2 obwód dostępowy (limuzyna/bardzo długi) |
| 17 | 30 | 110V AC punkt zasilania |
| 18 | 40 | Silnik dmuchawy przedniej |
| 19 | 30 | Rozrusznik silnikowy |
| 20 | 20 | Wewnętrzny punkt zasilania kosza |
| 21 | 20 | Panel wskaźników punkt zasilania / zapalniczka samochodowa |
| 22 | 30 | Moduł siedzenia w trzecim rzędzie |
| 23 | 30 | Moduł pamięci |
| 24 | 30 | nie-limuzyna/Livery: Ładowanie akumulatora holowniczego przyczepy |
| 40 | Limuzyna: Przekaźnik pompy próżniowej | |
| 26 | 40 | Rozmrażarka tylnych szyb, podgrzewane lusterka |
| 27 | 20 | Punkt zasilania ładunku |
| 28 | 30 | Fotele przednie sterowane klimatem |
| 29 | 30 | Tylne siedzenia klimatyzowane |
| 30 | 20 | Podgrzewane tylne siedzenia |
| 31 | 25 | Elektroniczny przekaźnik wentylatora 3 |
| 39 | 30 | Pomocniczy silnik dmuchawy |
| 40 | 30 | Przednie okno z lewej strony |
| 41 | 30 | Tylne okno z prawej strony |
| 42 | 30 | Elektrycznie regulowany fotel pasażera |
| 43 | 20 | Zawory układu przeciwblokującego |
| 45 | 5 | Czujnik deszczu |
| 46 | 5 | EcoBoost: |
| 47 | 15 | Pompa spryskiwacza |
| 48 | 10 | Przednie światła postojowe |
| 49 | — | Niewykorzystane |
| 50 | 10 | Podgrzewane lusterka |
| 51 | 5 | Silnik 3,7L: Moduł sterujący układu napędowego – Monitor mocy wtryskiwacza |
| 56 | 30 | Wtryskiwacze paliwa, przekaźnik pompy paliwa |
| 57 | 20 | Lewe reflektory wyładowcze o wysokim natężeniu światła |
| 58 | 10 | Czujnik alternatora |
| 59 | 10 | Włącznik/wyłącznik hamulca |
| 60 | 10 | Światła cofania przyczepy |
| 61 | 20 | B+ #6 obwód dostępowy (limuzyna/bardzo długi) |
| 62 | 10 | Sprzęgło klimatyzacyjne |
| 63 | 15 | Światła hamowania/zwrotu przyczepy |
| 64 | 15 | Wycieraczki tylne |
| 65 | 20 | B+ #7 obwód dostępowy (limuzyna/bardzo długi) |
| 67 | 20 | Moc pojazdu #2 – czujnik tlenu, czujnik przepływu powietrza, czujnik przepływu masowego, zmienna cewka rozrządu wałka rozrządu, cewka odpowietrzająca kanistra, cewka płucząca kanistra |
| 68 | 20 | Moc pojazdu #4 (cewki zapłonowe) |
| 69 | 20 | Moc pojazdu #1 (PCM) |
| 70 | 15 | Moc pojazdu #3 (cewka) – przekaźnik sprzęgła klimatyzacyjnego, przekaźniki sterujące wentylatora, zmienna sprężarka klimatyzacyjna, pomocnicze ogrzewanie skrzyni biegów, kontrola turbodoładowania bramki wlotowej, elektroniczny zawór obejściowy sprężarki (do turbosprężarki), moduł napędu na wszystkie koła, pozytywna grzałka wentylacyjna w klatce piersiowej. |
| 71 | — | Niewykorzystane |
| 72 | 5 | Limuzyna/bardzo długi bieg/akcesorium |
| 73 | 5 | Wygaszacz limuzyny/bardzo energooszczędny akumulator |
| 74 | — | Niewykorzystane |
| 75 | — | Niewykorzystane |
| 76 | — | Niewykorzystane |
| 78 | 20 | Prawe wysokowydajne światła wyładowcze |
| 79 | 10 | Adaptacyjna tempomat |
| 80 | 30 | B+ #3 obwód dostępowy (limuzyna/bardzo długi) |
| 81 | 15 | B+ #4 obwód dostępowy (limuzyna/bardzo długi) |
| 82 | 15 | Tylny spryskiwacz |
| 83 | — | Niewykorzystane |
| 84 | 20 | Lampy holownicze do ciągnięcia przyczep |
| 85 | 15 | B+ #5 obwód dostępowy (limuzyna/bardzo długi) |
| 86 | 5 | Moduł sterujący układu napędowego – Moc zachowawcza, przekaźnik modułu sterującego układu napędowego, cewka odpowietrzająca kanistra (silnik 3,7L) |
| 87 | 5 | Uruchomienie/uruchomienie |
| 89 | 10 | Moduł układu przeciwblokującego, moduł reflektorów adaptacyjnych |
| 90 | 10 | Moduł sterujący pracą/uruchomieniem układu napędowego |
| 91 | 10 | Adaptacyjna tempomat |
| 92 | 5 | Cewka przekaźnika przedniej dmuchawy, moduł wspomagania układu kierowniczego |
| 93 | 5 | Dmuchawa pomocnicza, odszranianie tylne, przekaźniki ładowania akumulatora/pompy próżniowej |
| 94 | 30 | Uruchomienie/uruchomienie modułu sterującego nadwozia |
| 95 | — | Niewykorzystane |
| 96 | — | Niewykorzystane |
| 97 | — | Niewykorzystane |
| Przekaźnik | ||
| 10 | Siedzenia elektryczne trzeciego rzędu | |
| 11 | Podgrzewana szyba tylna | |
| 12 | Ładowanie akumulatora holowniczego przyczepy | |
| 13 | rozrusznik | |
| 14 | Wentylator chłodzący #2 | |
| 15 | Pompa paliwa | |
| 25 | Niewykorzystane | |
| 32 | Dmuchawa pomocnicza | |
| 33 | Wentylator chłodzący #1 | |
| 34 | Dmuchawa przednia | |
| 35 | Wentylator chłodzący (seria) | |
| 36 | Niewykorzystane | |
| 37 | Światła hamowania/zwrotu z prawej strony przyczepy | |
| 38 | Światła cofania przyczepy holowniczej | |
| 44 | Spryskiwacz szyby przedniej | |
| 52 | Niewykorzystane | |
| 53 | Światła hamowania/zwrotu z lewej strony przyczepy | |
| 54 | Niewykorzystane | |
| 55 | wycieraczki | |
| 66 | Moduł sterujący układu napędowego – moc pojazdu | |
| 77 | Lampy holownicze do ciągnięcia przyczep | |
| 88 | Run/start | |
| 98 | Sprzęgło klimatyzacyjne | |
Najczęściej szukane bezpieczniki
W późniejszych rocznikach MKT część obwodów zmienia przypisanie, dlatego przy gniazdach zasilania, przyczepie, AWD i systemach bezpieczeństwa zawsze należy sprawdzić rok produkcji w tabeli zamiast kierować się wyłącznie numerem pozycji.
