Lincoln MKT 2010-2012 to pierwsza wersja dużego crossovera Lincolna. Samochód ma skrzynkę rozdziału mocy w komorze silnika oraz panel bezpieczników w kabinie. W tabelach zachowujemy różnice wyposażenia i roczników.
Dla poliftingowej wersji zobacz Lincoln MKT 2013-2019. Z podobnego okresu w serwisie są też Lincoln MKX 2011-2015, Lincoln MKS 2009-2012 oraz Lincoln MKZ 2010-2012.

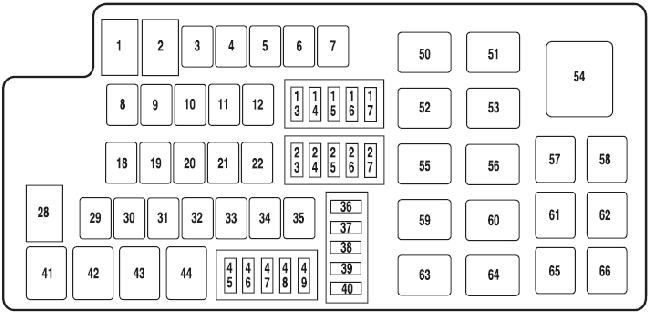

Skrzynka rozdziału mocy w komorze silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Niewykorzystane |
| 2 | – | Niewykorzystane |
| 3 | 30 | Sterownik hamulca przyczepy holowniczej |
| 4 | 40 | Przekaźnik wycieraczek (przedni i tylny) |
| 5 | 30 | Elektrycznie regulowany fotel pasażera |
| 6 | 30 | Przetwornica 110V AC |
| 7 | 30 | Tylny moduł klimatyzacji gniazda |
| 8 | 30 | Przedni moduł klimatyzacji siedzenia |
| 9 | 40 | Pompa ABS |
| 10 | 30 | rozrusznik |
| 11 | 30 | Moduł sterowania układu napędowego (PCM) moc pojazdu |
| 12 | 20 | Zawór ABS |
| 13 | 20 | Reflektor prawego wysokonapięciowego wyładowczego (HID) |
| 14 | 10 | Włączanie/wyłączanie hamulca (BOO), Adaptacyjny przekaźnik prędkości przelotowej |
| 15 | 15 | Automatyczne światła długie, tempomat adaptacyjny |
| 16 | 20 | Lewe światło główne HID |
| 17 | 10 | Czujnik alternatora |
| 18 | 30 | Siedzenia elektryczne trzeciego rzędu |
| 19 | 20 | Punkt zasilania konsoli przedniej |
| 20 | 40 | Rozmrażarka tylna, podgrzewane lusterka |
| 21 | 20 | Punkt zasilania tylnej konsoli |
| 22 | 40 | Ładowanie akumulatora holowniczego przyczepy, lampy stopu holowniczego przyczepy/ lampy zwrotne bezpiecznik 45 |
| 23 | 10 | PCM utrzymać zasilanie, Canister vent, Cewka przekaźnika |
| 24 | 10 | Sprzęgło klimatyzacyjne |
| 25 | 20 | Tylny punkt mocy |
| 26 | 15 | Światła cofania |
| 27 | 15 | Przekaźnik paliwa (moduł sterownika pompy paliwa, pompa paliwa) |
| 28 | 80 | Wentylator chłodzący |
| 29 | 30 | lewe tylne okno inteligentne, moduł dachu panoramicznego, moduł żaluzji przeciwsłonecznych |
| 30 | 30 | Lewe przednie okno inteligentne |
| 31 | 40 | Pomocniczy silnik dmuchawy |
| 32 | 30 | Silnik fotela kierowcy, moc silnika z pamięcią |
| 33 | 30 | Przekaźnik uruchamiania/uruchamiania |
| 34 | 30 | Elektrycznie sterowana klapa bagażnika |
| 35 | 40 | Przednia dmuchawa klimatyzacyjna |
| 36 | 25 | Tylny moduł wycieraczki (bezpiecznik wtórny) |
| 37 | 15 | Pompa spryskiwacza |
| 38 | 10 | Lampy cofania przyczepy |
| 45 | 20 | Światła hamowania/zwrotu przyczepy (bezpiecznik wtórny) |
| 46 | 15 | Moc pojazdu PCM 2, Moc pojazdu 3 |
| 47 | 20 | Moc pojazdu PCM 1 |
| 48 | 15 | Moc pojazdu PCM 4 (cewka na wtyczkach) |
| 49 | 10 | Podgrzewane lusterka (bezpiecznik wtórny) |
| Dioda | ||
| 39 | Dioda silnika pompy paliwa | |
| 40 | Zintegrowana dioda startowa z jednym dotknięciem | |
| Przekaźnik | ||
| 41 | Lampa holownicza do ciągnięcia przyczep | |
| 42 | Światło stopu/światło skrętu przyczepy (z lewej) | |
| 43 | Światło stopu/światło skrętu przyczepy (prawe) | |
| 44 | Przekaźnik lamp zapasowych | |
| 50 | Silnik dmuchawy | |
| 51 | Wyłączenie świateł przeciwmgielnych | |
| 52 | rozrusznik | |
| 53 | Adaptacyjna tempomat | |
| 54 | Siedzenia elektryczne trzeciego rzędu | |
| 55 | Wycieraczki (przód) | |
| 56 | Rozmrażarka tylnych szyb, podgrzewane lusterka | |
| 57 | Niewykorzystane | |
| 58 | Niewykorzystane | |
| 59 | Pomocniczy silnik dmuchawy | |
| 60 | Ładowanie akumulatora holowniczego przyczepy | |
| 61 | chłodziarka | |
| 62 | Automatyczne światła drogowe | |
| 63 | Run/start | |
| 64 | PCM | |
| 65 | Sprzęgło klimatyzacyjne | |
| 66 | Pompa paliwa | |

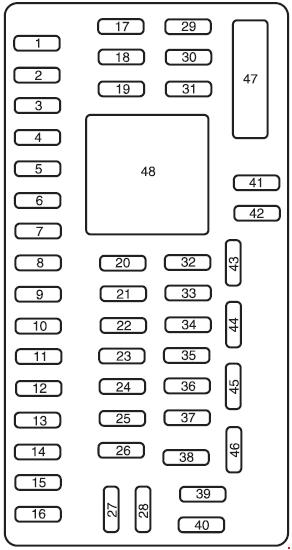

Panel bezpieczników w kabinie
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 30 | Inteligentne okno tylne prawe |
| 2 | 15 | chłodziarka |
| 3 | 15 | Przełącznik fotela kierowcy, przełącznik drugiego rzędu lędźwiowego |
| 4 | 30 | Inteligentne okno prawe przednie |
| 5 | 10 | Blokada zmiany biegów hamulca, 3-rzędowy moduł składania mocy |
| 6 | 20 | Kierunkowskazy |
| 7 | 10 | Światła mijania (lewe) |
| 8 | 10 | Światła mijania (prawe) |
| 9 | 15 | Światła wewnętrzne, Lampy ładunkowe |
| 10 | 15 | Podświetlenie, lampy kudlarskie |
| 11 | 10 | Napęd na wszystkie koła (AWD) |
| 12 | 7.5 | Inteligentny dostęp |
| 13 | 5 | Odbiornik IA, przełącznik lusterka zewnętrznego, przełącznik pozycji kolumny kierownicy, moduł siedzenia kierowcy, moduł drzwi kierowcy, klawiatura |
| 14 | 10 | Moduł Power liftgate, SYNC®, tylna rozrywka |
| 15 | 10 | Sterowanie klimatem, elektroniczny panel wykończeniowy |
| 16 | 15 | Wyświetlacz nawigacyjny, ALM, pomocnicze sterowanie klimatem |
| 17 | 20 | Okno globalne otwarte |
| 18 | 20 | Wzmacniacz |
| 19 | 25 | Wzmacniacz |
| 20 | 15 | Złącze łącza danych (OBD-2), silniki 2-rzędowe składane pod względem mocy |
| 21 | 15 | Lampa przeciwmgielna |
| 22 | 15 | Lampy postojowe, lampy tablicy rejestracyjnej, Podświetlana brama windowa applique |
| 23 | 15 | Reflektory świateł drogowych, automatyczny przekaźnik świateł drogowych, przekaźnik wyłączenia świateł przeciwmgielnych |
| 24 | 20 | Klakson |
| 25 | 10 | Lampy popytu/światła wewnętrzne, siedzenia składane drugiego rzędu mocy, moduł sterowania układu napędowego (GTDI) budzenie, przekaźnik trzeciego rzędu siedzeń |
| 26 | 10 | Zestaw wskaźników, wyświetlacz głowic w górę |
| 27 | 20 | Przełącznik zapłonu, IA |
| 28 | 5 | Wyciszenie radia |
| 29 | 5 | Klaster paneli przyrządów |
| 30 | 5 | Przełącznik skrzyni biegów |
| 31 | 10 | Czujnik kąta skrętu kierownicy, wyświetlacz głowic w górę |
| 32 | 10 | Moduł sterujący urządzeniem przytrzymującym |
| 33 | 10 | Adaptacyjny moduł oświetleniowy |
| 34 | 5 | Posuwy przedniej części nadwozia/rozpoczęcia |
| 35 | 10 | Posuwy do pracy z modułem nadwozia/rozpoczęcia pracy |
| 36 | 5 | Zapasowy / niewykorzystany |
| 37 | 10 | Moduł sterujący pracą/uruchomieniem układu napędowego, przekaźnik paliwa |
| 38 | 20 | Lampy holownicze do ciągnięcia przyczep |
| 39 | 20 | Moduł sterowania audio |
| 40 | 20 | Zapalniczka do papierosów |
| 41 | 15 | Opóźnione dostawy akcesoriów |
| 42 | 10 | Zapasowy / niewykorzystany |
| 43 | 10 | Dmuchawa pomocnicza, wycieraczka tylna, czujnik deszczu |
| 44 | 10 | Lampy cofania przyczepy |
| 45 | 5 | Przednia wycieraczka, przednia dmuchawa, przekaźnik wycieraczki |
| 46 | 7.5 | Czujnik klasyfikacji pasażerów (OCS), wskaźnik wyłączenia poduszki powietrznej pasażera (PADI), moduł interfejsu sterowania przedniego |
| 47 | 30 | Wyłącznik obwodu: Nieużywany |
| Przekaźnik | ||
| 48 | Opóźnione akcesoria | |
Najczęściej szukane bezpieczniki
- Pompa ABS: skrzynka pod maską, pozycja 9, 40 A.
- Zawory ABS: pozycja 12, 20 A.
- Gniazda zasilania: mają osobne obwody w skrzynce pod maską zależnie od lokalizacji.
- Pompa paliwa: przekaźnik i bezpiecznik znajdują się w skrzynce komory silnika.
