Lincoln MKX 2011-2015 to zmodernizowana wersja pierwszej generacji modelu. Układ bezpieczników różni się od MKX 2007-2010, dlatego dla obu okresów przygotowaliśmy osobne rozpiski.
Poprzednia wersja znajduje się we wpisie Lincoln MKX 2007-2010, a następna w Lincoln MKX 2016-2018. Z innych modeli Lincolna z podobnych roczników warto sprawdzić także Lincoln MKT 2013-2019 oraz Lincoln MKS 2013-2016.

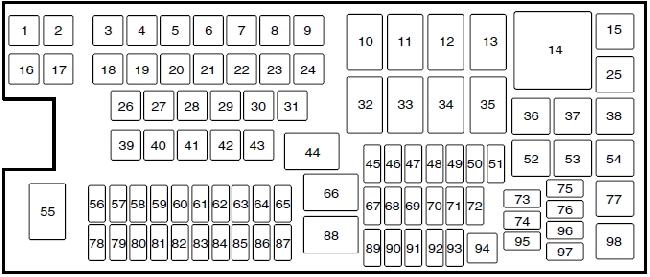

Skrzynka rozdziału mocy w komorze silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | — | Niewykorzystane |
| 2 | — | Niewykorzystane |
| 3 | — | Niewykorzystane |
| 4 | 30 | Wycieraczki |
| 5 | 40 | Pompa ABS |
| 6 | — | Niewykorzystane |
| 7 | 30 | Elektrycznie sterowana klapa bagażnika |
| 8 | 20 | Szyberdach |
| 9 | 20 | Punkt zasilania #2 (konsola tylna) |
| 16 | — | Niewykorzystane |
| 17 | — | Niewykorzystane |
| 18 | 40 | Silnik dmuchawy |
| 19 | 30 | Rozrusznik silnikowy |
| 20 | 20 | Punkt zasilania #1 (kosz konsoli) |
| 21 | 20 | Punkt zasilania strefy ładunkowej |
| 22 | — | Niewykorzystane |
| 23 | 30 | Moduł siedzenia kierowcy |
| 24 | — | Niewykorzystane |
| 25 | — | Niewykorzystane |
| 26 | 40 | Ogrzewanie tylnej szyby |
| 27 | 20 | Przedni punkt zasilania/oświetlenie |
| 28 | 30 | Fotele sterowane klimatem |
| 29 | — | Niewykorzystane |
| 30 | 30 | Podgrzewane tylne siedzenia |
| 31 | — | Niewykorzystane |
| 39 | 40 | Wentylator chłodzący (pojazdy z przyczepą holowniczą) |
| 60 | Wentylator chłodzący (pojazdy bez przyczepy holowniczej) | |
| 40 | 40 | Wentylator chłodzący (tylko holownik przyczepy) |
| 41 | — | Niewykorzystane |
| 42 | 30 | Elektrycznie regulowany fotel pasażera |
| 43 | 30 | 11: Zawory układu przeciwblokującego |
| 25 | 12-15: Zawory układu przeciwblokującego | |
| 45 | 5 | Czujnik deszczu |
| 46 | — | Niewykorzystane |
| 47 | — | Niewykorzystane |
| 48 | — | Niewykorzystane |
| 49 | — | Niewykorzystane |
| 50 | 15 | Podgrzewane lusterka |
| 51 | — | Niewykorzystane |
| 56 | — | Niewykorzystane |
| 57 | 20 | Lewe reflektory wyładowcze o wysokim natężeniu światła (HID) |
| 58 | 10 | Czujnik alternatora |
| 59 | 10 | Włącznik/wyłącznik hamulca |
| 60 | — | Niewykorzystane |
| 61 | 10 | Zwolnienie tylnego siedzenia |
| 62 | 10 | Sprzęgło klimatyzacyjne |
| 63 | 15 | Przekaźnik świateł hamowania/zwrotu przyczepy |
| 64 | 20 | Silnik wycieraczki tylnej |
| 65 | 15 | Pompa paliwa |
| 67 | 20 | Moc pojazdu (VPWR) #2 |
| 68 | 15 | VPWR #4 |
| 69 | 15 | VPWR #1 |
| 70 | 10 | Przekaźnik klimatyzacyjny, Moduł napędu na wszystkie koła |
| 71 | — | Niewykorzystane |
| 72 | — | Niewykorzystane |
| 73 | — | Niewykorzystane |
| 74 | — | Niewykorzystane |
| 76 | — | Niewykorzystane |
| 78 | 20 | Prawe reflektory wyładowcze o wysokim natężeniu światła (HID) |
| 79 | 5 | Adaptacyjny tempomat |
| 80 | — | Niewykorzystane |
| 81 | — | Niewykorzystane |
| 82 | 15 | Tylny spryskiwacz |
| 83 | — | Niewykorzystane |
| 84 | 20 | Lampy holownicze do ciągnięcia przyczep |
| 85 | — | Niewykorzystane |
| 86 | 7.5 | Przekaźnik PCM keep-alive, przekaźnik PCM |
| 87 | 5 | Przekaźnik uruchamiania/uruchamiania |
| 89 | 5 | Oświetlenie adaptacyjne |
| 90 | 10 | PCM |
| 91 | 10 | Adaptacyjny tempomat |
| 92 | 10 | Moduł ABS |
| 93 | 5 | Dmuchawa silnika / przekaźnik odszraniania tylnego |
| 94 | 30 | Panel bezpieczników w przedziale pasażerskim |
| 95 | — | Niewykorzystane |
| 96 | — | Niewykorzystane |
| 97 | — | Niewykorzystane |
| Dioda | ||
| 75 | Sprzęgło klimatyzacyjne | |
| Przekaźni | ||
| 10 | Niewykorzystane | |
| 11 | Rozmrażanie tylnej szyby/ogrzewane lusterko | |
| 12 | Niewykorzystane | |
| 13 | Rozrusznik | |
| 14 | Niewykorzystane | |
| 15 | Pompa paliwa | |
| 32 | Niewykorzystane | |
| 33 | Niewykorzystane | |
| 34 | Silnik dmuchawy | |
| 35 | Niewykorzystane | |
| 36 | Tylne siedzenie | |
| 37 | Przekaźnik świateł hamowania/zwrotu prawego przyczepy | |
| 38 | Niewykorzystane | |
| 44 | Tylna spryskiwacz | |
| 52 | Niewykorzystane | |
| 53 | Światła hamowania/zwrotu przyczepy z lewej strony | |
| 54 | Niewykorzystane | |
| 55 | Wycieraczka | |
| 66 | Moduł sterowania układu napędowego (PCM) | |
| 77 | Lampy holownicze do ciągnięcia przyczep | |
| 88 | Run/Start | |
| 98 | Sprzęgło klimatyzacyjne | |

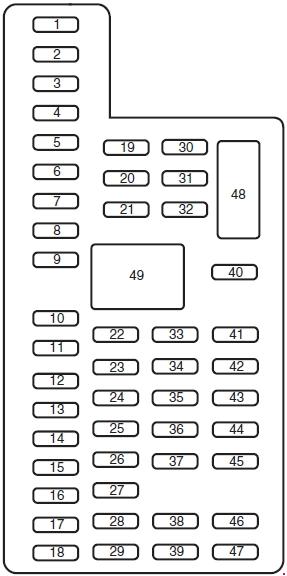

Panel bezpieczników w kabinie
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 30 | Inteligentne okno przednie kierowcy |
| 2 | 15 | Zapasowy / niewykorzystany |
| 3 | 30 | Przednia szyba pasażera |
| 4 | 10 | Lampy żarowe |
| 5 | 20 | Subwoofer |
| 6 | 5 | Moduł częstotliwości radiowych |
| 7 | 7.5 | Przełącznik zasilania lusterka, przełącznik gniazda pamięci, moduł siedzenia kierowcy |
| 8 | 10 | Zapasowy / niewykorzystany |
| 9 | 10 | Elektrycznie sterowana klapa bagażnika |
| 10 | 10 | Przekaźnik pracy/akcesorium |
| 11 | 10 | Klaster panelu przyrządów, wyświetlacz typu Heads-up |
| 12 | 15 | Oświetlenie wewnętrzne, lampy kordelkowe, podświetlenie |
| 13 | 15 | Światła kierunkowskazów w prawo/zatrzymanie i sygnały kierunkowskazów |
| 14 | 15 | Światła kierunkowskazów w lewo/zatrzymanie i sygnały kierunkowskazów |
| 15 | 15 | Lampy cofania, lampy stopu (montowane wysoko) |
| 16 | 10 | Światła mijania (prawe) |
| 17 | 10 | Światła mijania (lewe) |
| 18 | 10 | Oświetlenie klawiatury, blokada zmiany biegów hamulca (BSI), panel bezpieczników przedziału pasażerskiego, dioda LED Start, pasywny system antykradzieżowy (PATS), moduł sterowania układu napędowego (PCM) budzący, drugi rząd zasilania umożliwiający |
| 19 | 20 | Wzmacniacz audio |
| 20 | 20 | Przekaźniki blokady/odblokowania – pojazdy bez inteligentnego dostępu (IA) |
| 21 | 10 | Zapasowy / niewykorzystany |
| 22 | 20 | Przekaźnik klaksonu |
| 23 | 15 | Kontrola kierownicy, inteligentny dostęp (IA), przełącznik reflektora |
| 24 | 15 | Kolumna kierownicy Power tilt/teleskop, diagnostyka pokładowa (OBDII) |
| 25 | 15 | Zwolnienie podnośnika |
| 26 | 5 | Moduł globalnego systemu pozycjonowania (GPS) |
| 27 | 20 | Inteligentny dostęp |
| 28 | 15 | Przełącznik zapłonu (bez inteligentnego dostępu), cewka z blokadą klucza, przycisk uruchamiania (z inteligentnym dostępem) |
| 29 | 20 | Radio, panel wykończenia elektronicznego, moduł SYNC® |
| 30 | 15 | Przednie światła postojowe |
| 31 | 5 | Zapasowy / niewykorzystany |
| 32 | 15 | Szyberdach, elektryczne okna, Compass/autodinrming lusterko wsteczne |
| 33 | 10 | Zapasowy / niewykorzystany |
| 34 | 10 | System detekcji wstecznej, kamera cofania, monitor martwego pola, podgrzewany tylny moduł siedziska |
| 35 | 5 | Wyświetlacz typu head-up |
| 36 | 10 | Podgrzewana kierownica |
| 37 | 10 | Kontrola klimatu |
| 38 | 10 | Zapasowy / niewykorzystany |
| 39 | 15 | Światła drogowe |
| 40 | 10 | Tylne lampy postojowe, lampy tablicy rejestracyjnej |
| 41 | 7.5 | Czujnik klasyfikacji użytkownika (OCS), moduł kontroli ograniczeń |
| 42 | 5 | Zapasowy / niewykorzystany |
| 43 | 10 | Zapasowy / niewykorzystany |
| 44 | 10 | Zapasowy / niewykorzystany |
| 45 | 5 | Zapasowy / niewykorzystany |
| 46 | 10 | Kontrola klimatu |
| 47 | 15 | Lampy przeciwmgielne, lusterka sygnalizacyjne LED |
| 48 | 30 | Wyłącznik obwodu: Okna elektryczne (tylne okna elektryczne) |
| Przekaźnik | ||
| 49 | Opóźnione akcesoria | |
Najczęściej szukane bezpieczniki
- OBD-II: panel kabiny, pozycja 24, 15 A.
- Radio / SYNC: panel kabiny, pozycja 29, 20 A.
- Pompa paliwa: pozycja 65, 15 A w skrzynce pod maską; przekaźnik pompy paliwa – pozycja 15.
- Pompa ABS: pozycja 5, 40 A w skrzynce pod maską.
