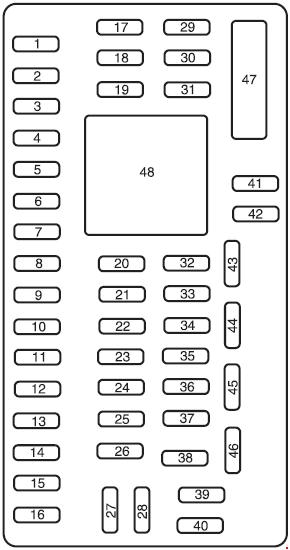

Skrzynka bezpiecznikowa przedziału pasażerskiego
Numer | A | Funkcja |
1 | 30 | 07: Przednia szyba kierowcy smart window 08-„10: Przednia szyba pasażera |
2 | 15 | 10: Wysokiej jakości lampa hamulcowa (hamulec włączony/wyłączony) |
3 | 15 | Rodzinny system rozrywki (FES)/Zabawny tylny fotel (’07-’08), SYNC (’08-’10) |
4 | 30 | 07: Przednia szyba pasażera smart window 08-’10: Przednia szyba kierowcy |
5 | 10 | Oświetlenie klawiatury, drugi rząd siedzeń, system monitorowania ciśnienia w oponach (TPMS (’07-’09)), blokada zmiany biegów hamulców (BSI (’07-’09)), inteligentna puszka łączeniowa (SJB (’09)). |
6 | 20 | Kierunkowskazy |
7 | 10 | Światła mijania (lewe) |
8 | 10 | Światła mijania (prawe) |
9 | 15 | Światła wewnętrzne, Lampy ładunkowe |
10 | 15 | Podświetlenie, lampy kudlarskie, oświetlenie otoczenia (’09) |
11 | 10 | Napęd na wszystkie koła |
12 | 7.5 | Przełącznik zasilania lusterka, pamięć fotela kierowcy po stronie kierowcy, moduł fotela kierowcy – Utrzymanie mocy (KA) |
13 | 7.5 | Radio satelitarne (’09-’10), DSP (’09) |
14 | 10 | Moduł podnośnika mocy |
15 | 10 | Kontrola klimatu, moduł GPS (’10) |
16 | 15 | Nieużywane (zapasowe) |
17 | 20 | Wszystkie napędy silników z blokadą zasilania, zwalnianie bramy podnoszonej, dach księżycowy (’07-’08), szyby przednie Express up/down (’09-’10). |
18 | 20 | System THX, Podgrzewane siedzenia (’09) |
19 | 25 | Wycieraczka tylna |
20 | 15 | Łącze danych |
21 | 15 | Lampy przeciwmgielne |
22 | 15 | Lampy parkingowe |
23 | 15 | Światła drogowe |
24 | 20 | Przekaźnik klaksonu |
25 | 10 | Światła popytu/światła wewnętrzne |
26 | 10 | Klaster paneli przyrządów |
27 | 20 | Przełącznik zapłonu |
28 | 5 | Radio |
29 | 5 | Klaster paneli przyrządów |
30 | 5 | Przełącznik anulowania nadbiegu |
31 | 10 | Kompas (’07), Automatyczne przyciemnianie lusterka wstecznego (’07-’09) |
32 | 10 | 10: Moduł sterujący urządzeniem przytrzymującym |
33 | 10 | Nieużywane (zapasowe) |
34 | 5 | Czujnik kąta skrętu kół |
35 | 10 | Asystent parkowania z tyłu, napęd na wszystkie koła (AWD (’07-’09)), podgrzewany moduł siedzenia, czujnik prędkości odchylenia (’10) |
36 | 5 | Pasywny system antykradzieżowy (PATS) transceiver |
37 | 10 | Kontrola klimatu |
38 | 20 | ’07-’09: System THX 10: Subwoofer/wzmacniacz |
39 | 20 | Radio |
40 | 20 | Nieużywane (zapasowe) |
41 | 15 | Opóźniona funkcja akcesoriów do oświetlenia radiowego i przełącznika blokady (’07-’09), oświetlenia otoczenia (’09), automatycznego przyciemniania lusterka wstecznego (’10) |
42 | 10 | Nieużywane (zapasowe) |
43 | 10 | Logika tylnej wycieraczki |
44 | 10 | Posuw osprzętu dodatkowego klienta |
45 | 5 | Logika wycieraczek przednich, zasilanie przekaźnika kontroli klimatu (’07-’09) |
46 | 7.5 | Czujnik klasyfikacji pasażerów (OCS), wskaźnik wyłączenia poduszki powietrznej pasażera (PADI) |
47 | 30 | Wyłącznik obwodu: Okna elektryczne |
Przekaźnik | ||
48 | Opóźnione akcesoria |

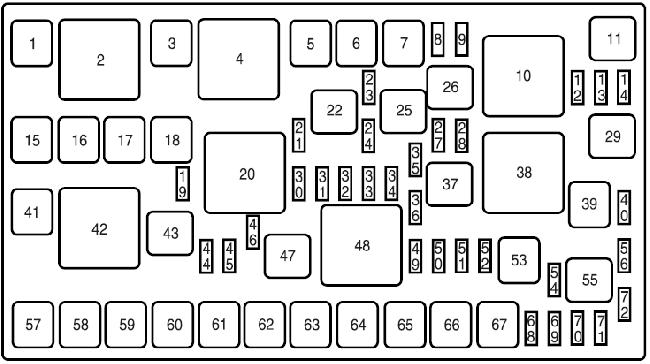

Skrzynka bezpiecznikowa komory silnika
Numer | A | Funkcja |
1 | — | Nieużywane |
3 | — | Nieużywane |
5 | 40 | Wentylator chłodzący (pojazdy z przyczepą holowniczą) |
60 | Wentylator chłodzący (pojazdy bez przyczepy holowniczej) | |
6 | 40 | Wentylator chłodzący (tylko holownik przyczepy) |
7 | 30 | Podgrzewane tylne siedzenia |
8 | 10 | Alternator |
9 | 20 | Światła do holowania przyczepy |
12 | — | Nieużywane |
13 | — | Nieużywane |
14 | — | Nieużywane |
15 | 40 | Silnik pompy ABS |
16 | 30 | Podgrzewane fotele przednie |
17 | 20 | Zapalniczka cygara/punkt zasilania |
18 | 30 | 07: dach panoramiczny |
20 | 08-„10: dach panoramiczny | |
21 | 7.5 | Moduł sterujący układu napędowego (PCM) – Utrzymywać zasilanie (KA) |
24 | 15 | 07: światło stopu/światło skrętu przyczepy z lewej strony |
10 | 08-„10: Światło stopu/światło skrętu przyczepy z lewej strony | |
27 | 10 | Zwolnienie tylnego siedzenia |
28 | 15 | Podgrzewane lusterko |
30 | 15 | VPWR 1 – PCM |
31 | 10 | VPWR 3 – PCM |
32 | 10 | VPWR 2 – PCM |
33 | 15 | VPWR 4 – PCM |
34 | — | Nieużywane |
35 | 10 | Sprzęgło klimatyzacyjne |
36 | — | Nieużywane |
39 | 40 | Odmrażanie tylnej szyby |
40 | — | Nieużywane |
41 | 30 | Rozrusznik |
44 | 10 | Lampy rezerwowe |
45 | — | Nieużywane |
46 | 15 | 07: światło stopu prawego/światło skrętu przyczepy |
10 | 08-„10: Światło hamowania/zwrotu przyczepy z prawej strony | |
49 | 10 | PCM ISPR |
50 | 10 | ABS Run/Start |
51 | 5 | Oświetlenie adaptacyjne |
52 | 5 | Cewka przekaźnika pompy paliwa |
53 | 30 | Panel bezpieczników w przedziale pasażerskim |
54 | — | Nieużywane |
55 | — | Nieużywane |
57 | 40 | Zawory układu przeciwblokującego |
58 | 30 | Wycieraczki przednie |
59 | 30 | Brama podnosząca |
60 | 30 | Fotel kierowcy z napędem |
61 | 30 | Siedzenie z napędem mechanicznym dla pasażerów |
62 | — | Nieużywane |
63 | 40 | Silnik dmuchawy |
64 | 20 | Zapalniczka cygara/punkt zasilania |
65 | 20 | Zapalniczka cygara/punkt zasilania |
66 | 20 | Zapalniczka cygara/punkt zasilania |
67 | — | Nieużywane |
68 | 15 | Pompa paliwa |
69 | — | Nieużywane |
70 | — | Nieużywane |
71 | 10 | Światła stopu (włącznik/wyłącznik hamulca) |
72 | — | Nieużywane |
Dioda | ||
19 | Pompa paliwa | |
23 | 09-„10: zintegrowany start za jednym dotknięciem | |
56 | Sprzęgło klimatyzacyjne | |
Przekaźnik | ||
2 | Silnik dmuchawy | |
4 | Nieużywane | |
10 | Nieużywane | |
11 | Światło postojowe do ciągnięcia przyczepy | |
20 | PCM | |
22 | Światło stopu/światło skrętu przyczepy z lewej strony | |
25 | Zwolnienie tylnego siedzenia | |
26 | Pompa paliwa | |
29 | Podgrzewane lustro | |
37 | Sprzęgło klimatyzacyjne | |
38 | Odmrażanie tylnej szyby | |
42 | Rozrusznik | |
43 | Lampa rezerwowa | |
47 | Światło stopu prawego/światło skrętu przyczepy | |
48 | Run/Start |
